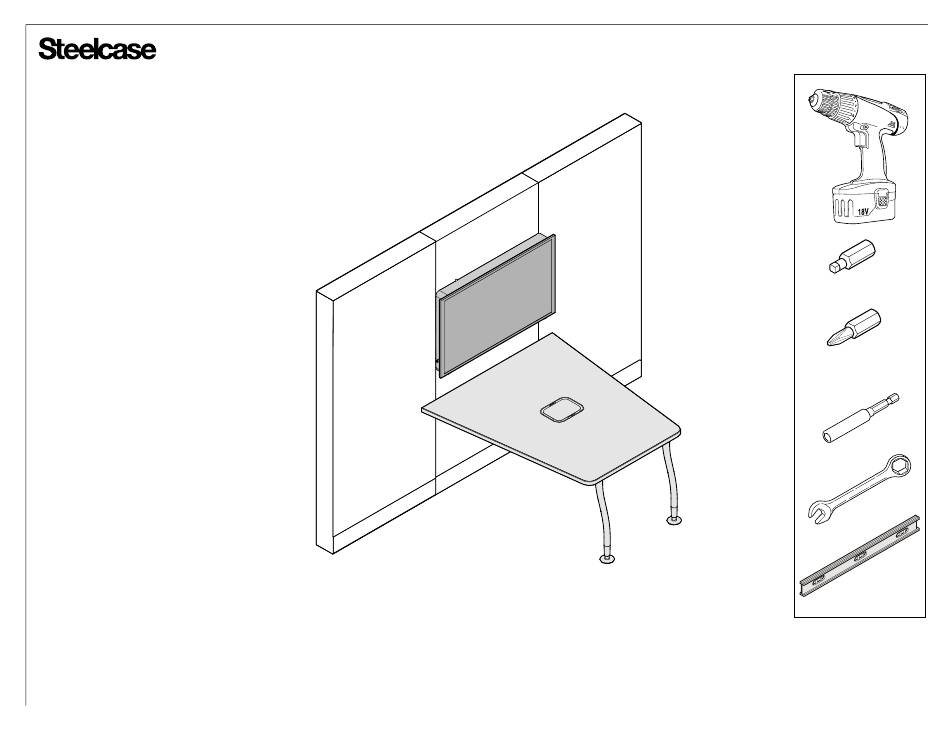

media:scape Integration to Answer Panels
®
SQUARE DRIVE
#2 PHILLIPS
If you have a problem, question, or request, call
your local dealer, or Steelcase Line 1 at
888.STEELCASE (888.783.3522)
for immediate action by people who want to help you.
(Outside the U.S.A., Canada, Mexico, Puerto Rico,
and the U.S. Virgin Islands, call: 1.616.247.2500)
Or visit our website: www.steelcase.com
English - Page 1 of 16 of 46
©
2016 Steelcase Inc.
French - Page 17 of 31 of 46
Grand Rapids, MI 49501
Spanish - Page 32 of 46 of 46
U.S.A.
25300301 Rev B
Printed in U.S.A.
