Guide de dépannage
Guide-câbles

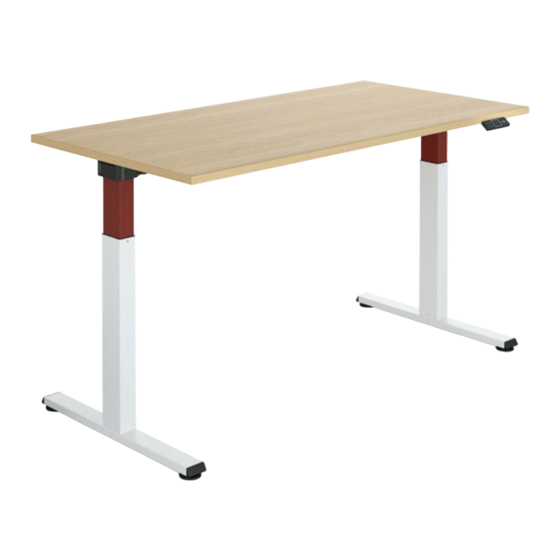

TABLES MIGRATION
LEUR FONCTIONNEMENT
•
Chaque colonne de levage contient un mécanisme de levage électrique individuel.
•
Le boîtier de commande contient un transformateur de puissance. Il convertit le
courant alternatif haute tension de la prise murale en un courant continu basse
tension de 24 V qui alimente les colonnes de levage.
•
Seul le cordon d'alimentation principal transporte une haute tension. Tous les autres câbles transportent une basse tension.
•
Le boîtier de commande contient un processeur informatique, avec des contrôleurs logiciels incorporés.
•
Le boîtier de commande contrôle chaque aspect des mouvements de la table et
synchronise le mouvement des colonnes de levage individuelles.
•
Le boîtier de commande arrête l'ensemble de la table si un défaut est détecté. Par
exemple, si une colonne de levage est coincée ou bloquée, elle absorbera
sensiblement davantage de courant que l'autre colonne de levage, et le boîtier de
commande arrêtera l'ensemble de la table pour éviter d'autres dommages.
•
Le contrôleur est l'interface de l'utilisateur avec la table ; il dirige tous les
mouvements de la table à partir des touches vers le bas-haut et les touches
de réglages prédéfinis.
•
Les données des réglages prédéfinis sont conservées dans le boîtier de commande, et non dans le contrôleur proprement dit.
Publié 5/2016
Publié en 01/2016

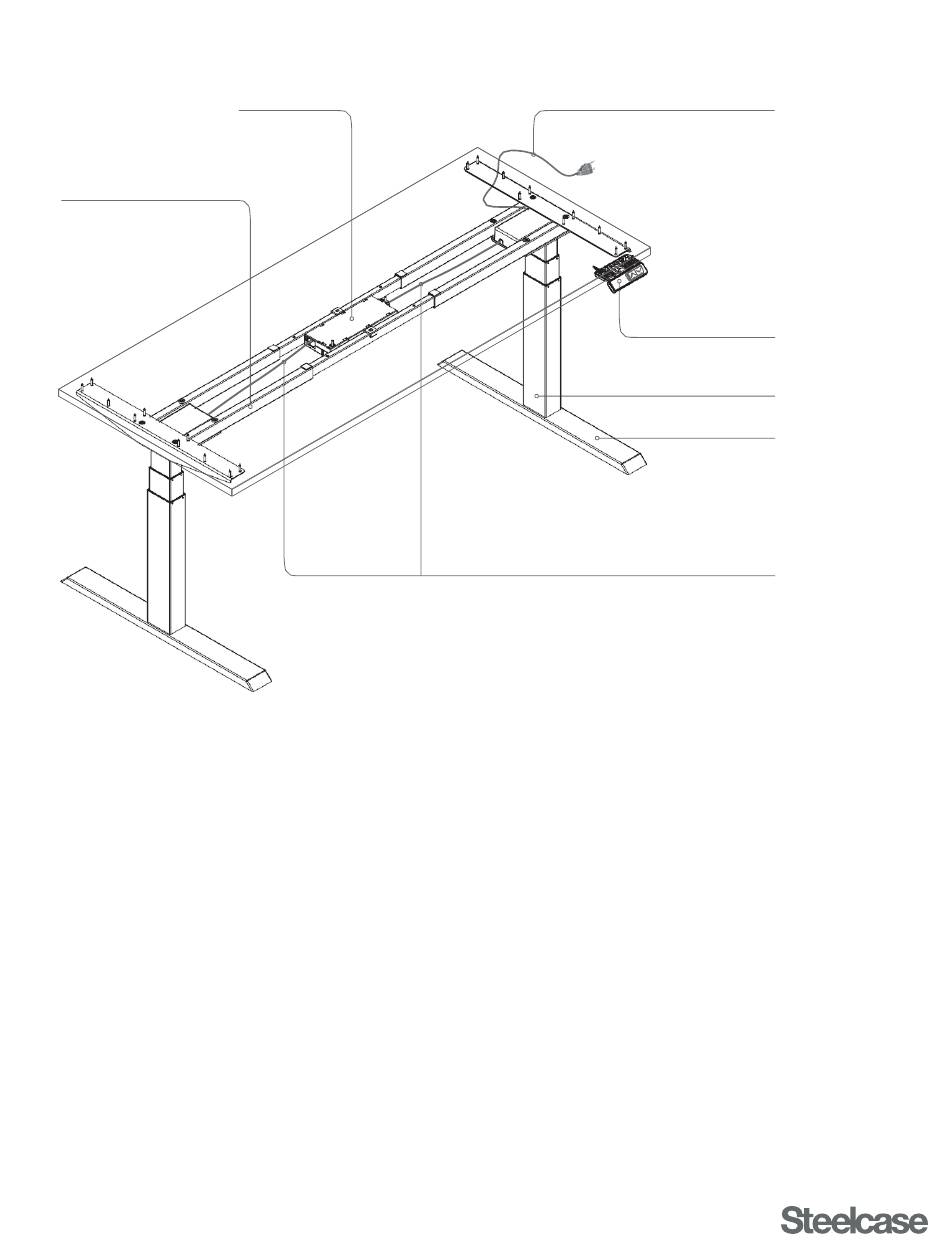

Boîtier de commande
Cordon d'alimentation
Contrôleur
Colonne de levage
Pied
Câbles basse tension
