Graf KLARO Easy 4-8 EH Mode D'emploi page 44

GRAF Distribution S.A.R.L.
45 route d'Ernolsheim
F- 67120 DACHSTEIN-GARE
Calcul de dimensionnement pour l'infiltration
en sortie de micro-station GRAF Klaro jusqu'à 20 EH
Selon la fiche technique annexée à l'agrément 2011-005 concernant le dispositif de traitement
« Klaro Easy » (8 EH) GRAF Distribution :
Les rejets des eaux usées traitées par ce dispositif peuvent se faire selon deux modes :
- par infiltration dans le sol ;
- par déversement dans le milieu hydraulique superficiel, (...).
Afin de déterminer le nombre de tunnels en sortie de micro-station, jusqu'à 20 EH, pour infiltration
dans le sol, veuillez prendre en considération les données suivantes :
Coef. de perméabilité K
K < 15 mm/h
15 mm/h < K < 30 mm/h
30 mm/h < K < 50 mm/h
50 mm/h < K < 500 mm/h
K > 500 mm/h

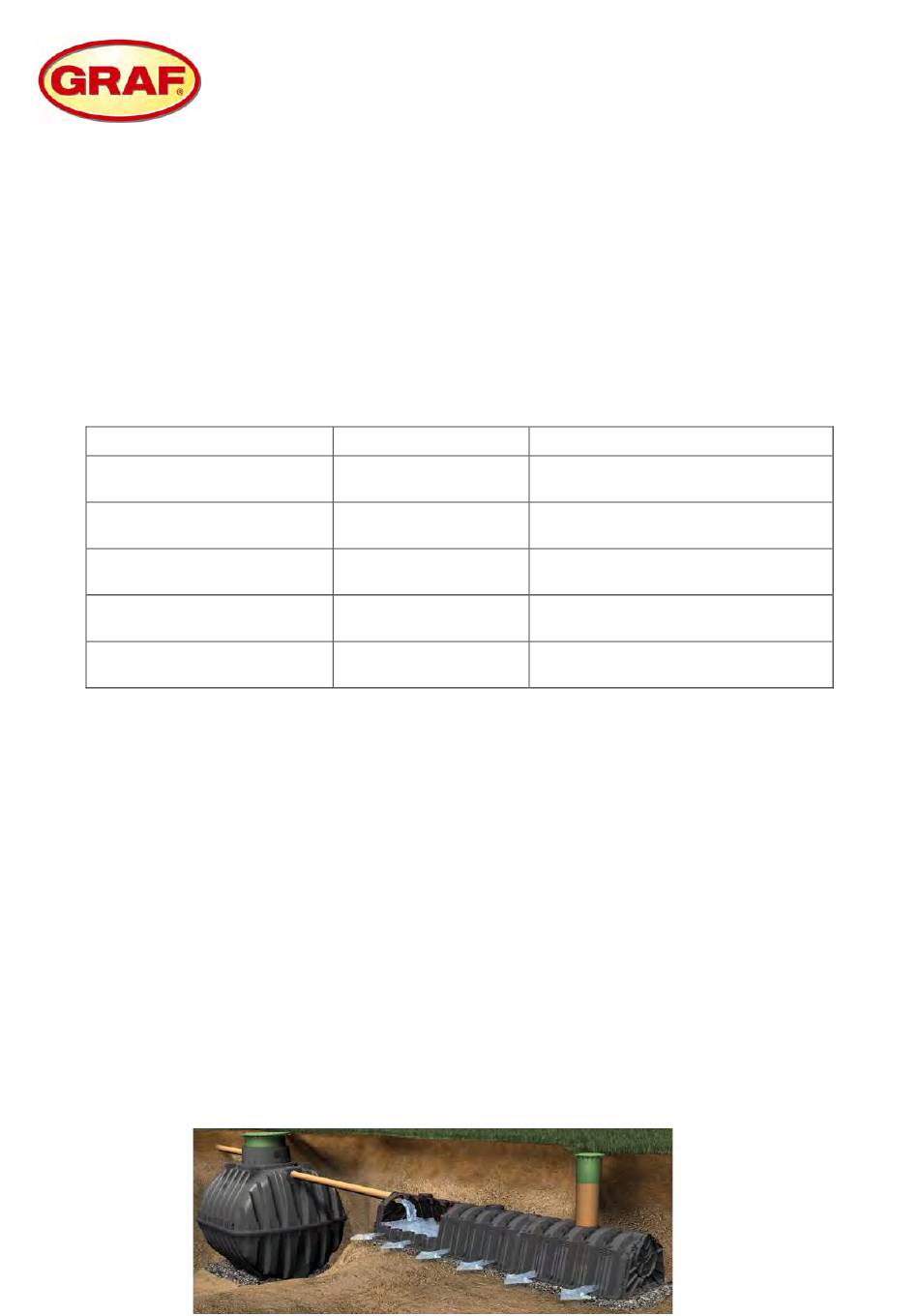

Un tunnel d'épandage de L 1160 x l 800 x h 490 mm permet de stocker 300 litres.
Le tunnel d'épandage autorise le passage véhicules légers, il supporte une charge permanente de
3,5 t/m², avec un recouvrement minimum de 500 mm.
Le tunnel d'épandage remplace environ 300 kg de gravier ou 36 m de tuyau drainant.
L'installation des tunnels d'épandage doit se trouver à une distance minimum de :
- 6 mètres d'une cave ou des fondations d'un bâtiment,
- 1 mètre de la nappe phréatique.
Implantation à proximité d'un arbre existant ou en prévision : respecter une distance correspondante
au minimum au diamètre de la couronne de l'arbre adulte.
Pour la pose des tunnels d'épandage, un lit de gravier d'environ 10 cm est déposé au fond de la
fosse. Les tunnels sont alors disposés sur le lit de gravier et emboîtés les uns aux autres. Les deux
parois sont placées aux extrémités. Les tunnels sont ensuite recouverts de géotextile (celui-ci doit
dépasser d'au moins 30 cm de chaque côté). Pour finir, l'ensemble est recouvert par couches
régulières et successives de terre végétale pour une meilleure stabilité.
Pour toutes poses de tunnels d'épandage, se référer à la notice de pose du fabricant.
Chaque rangée de tunnels d'épandage doit être équipée d'un évent.
Perméabilité du sol
Très peu perméable
Faible
Moyenne
Satisfaisante à bonne
Trop perméable
(sol instable)
Tél : 03.88.49.73.10
Fax : 03.88.49.32.80
info@graf.fr
www.graf.fr
Dimensionnement infiltration
Pas d'infiltration possible
2 tunnels par EH (jusqu'à 20 EH)
1,5 tunnels par EH (jusqu'à 20 EH)
1 tunnel par EH (jusqu'à 20 EH)
Pose de tunnel impossible
07/2011
