des cuves à enterrer GRAF EasyOne
C UVES A ENTERRER
U
CARAT / ASSAINISSEMENT

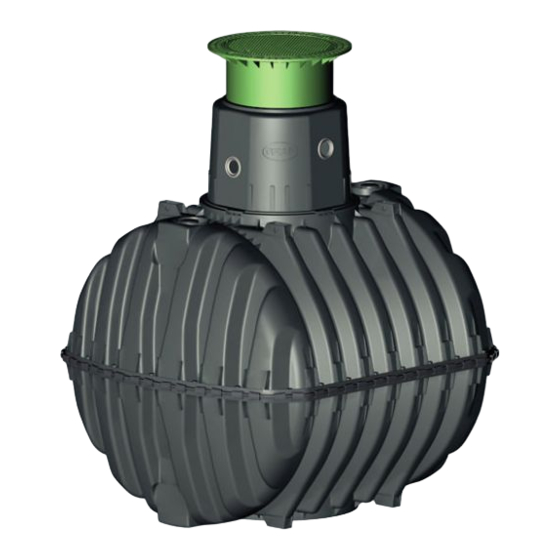

Micro-station GRAF EasyOne :
3750 L - 5EH
4800 L - 7EH
6500 L - 9EH
Afin de garantir le bon fonc-
tionnement et la longévité de
votre installation, les différents
points décrits dans cette no-
tice doivent scrupuleusement
être respectés. Tout manque-
ment à ces règles annulera
systématiquement la garantie.
Lisez également toutes les no-
tices
des
autres
fournis par la société GRAF.
Vous trouverez les notices de
montage
jointes
l'emballage.
Toute notice manquante doit
nous être réclamée.
Avant de positionner la cuve
dans la fosse, il est important
de vérifier que celle-ci n'a pas
été endommagée.
L'installation doit être effec-
tuée par un installateur profes-
sionnel.
Notice d'installation et d'entretien
Sommaire :
1.1
1.2
4.
4.1
éléments
4.2
4.3
dans
5.1
5.2
5.3
5.4
info@graf.fr
www.graf.fr
Page 1
2
2
2
2
3
4
4
5
6
7
7
8
10
10
16
17
17
07/06/2016 FF
Publicité
Table des Matières
Manuels Connexes pour Graf EasyOne 5EH
Sommaire des Matières pour Graf EasyOne 5EH
-
Page 1: Table Des Matières

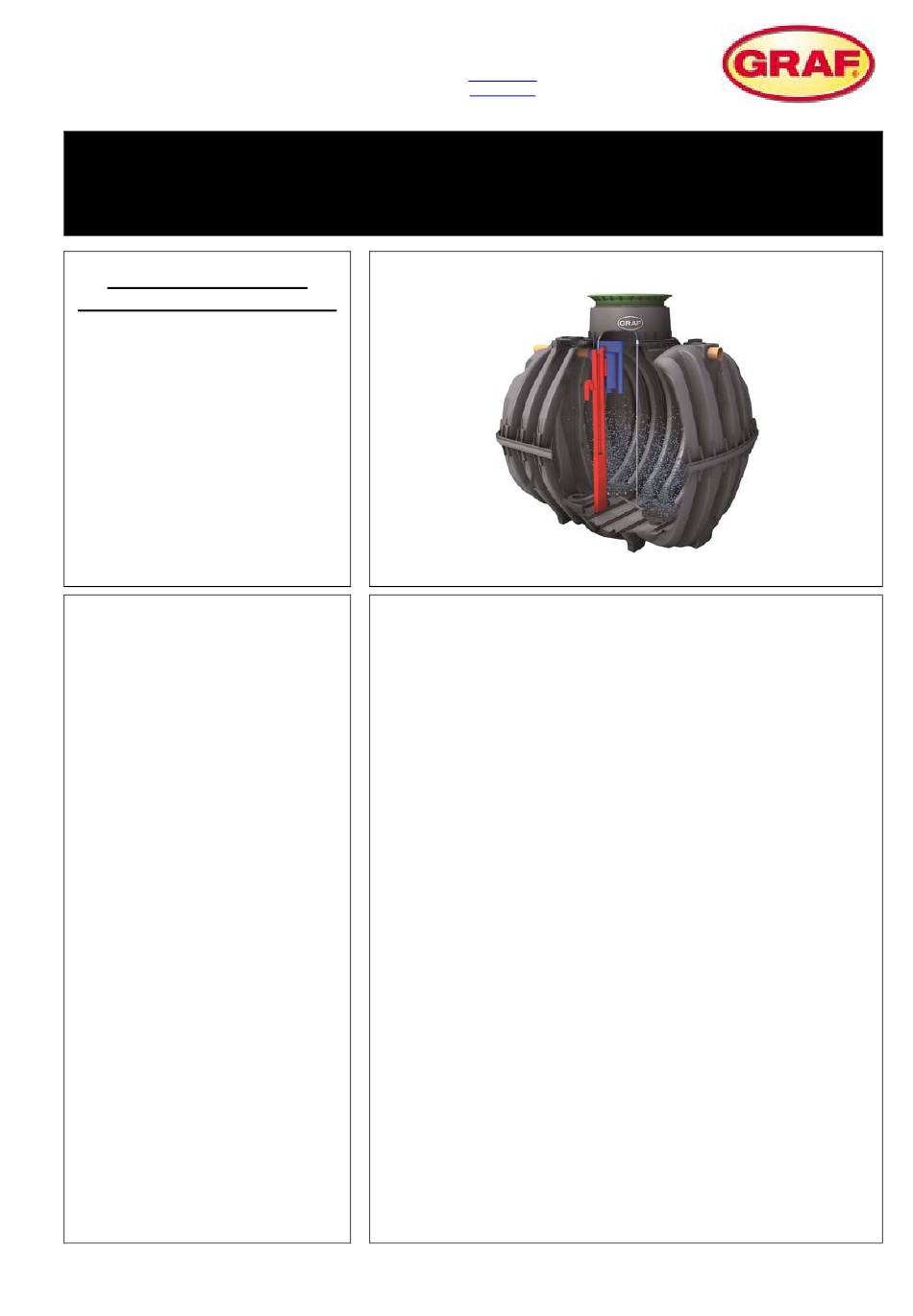

F-67120 DACHSTEIN-GARE Tél. (+33)03.88.49.73.10 info@graf.fr Fax (+33)03.88.49.32.80 www.graf.fr Notice d’installation et d’entretien des cuves à enterrer GRAF EasyOne C UVES A ENTERRER CARAT / ASSAINISSEMENT Micro-station GRAF EasyOne : 3750 L - 5EH 4800 L - 7EH 6500 L - 9EH... -
