7
INSTALLATION ÉLECTRIQUE
7.5
Schémas de raccordement
7.5.1
Schéma de raccordement de la tension d'alimentation, MF1, MF2
7.5.2
Schéma de raccordement Ethernet
34
N O T I C E D ' I N S T R U C T I O N | DL100 Pro SSI
1.
S'assurer de l'absence de tension.
2.
Raccorder l'appareil conformément au schéma de raccordement.
1
2
1
3
4
3

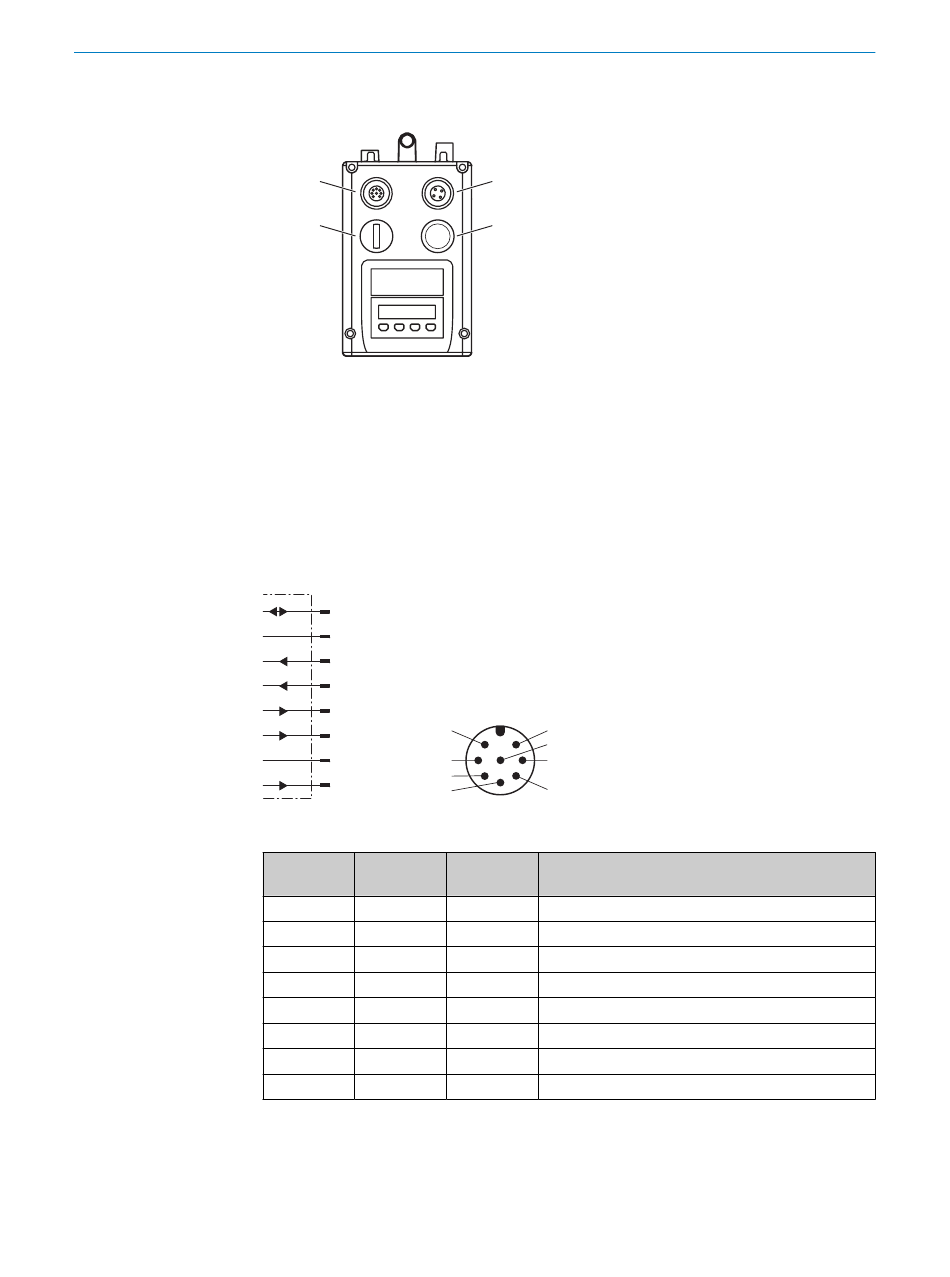

Illustration 21 : Position des raccordements électriques
Tension d'alimentation, MF1, MF2, SSI (connecteur mâle M12, 8 pôles, codage A)
1
Ethernet (connecteur femelle M12, 4 pôles, codage D)
2
non affectée
3
non affectée
4
1
wht
MF1
2
brn
L+
3
grn
Rx–/CLK–
4
yel
Rx+/CLK+
gra
5
Tx–/DATA–
6
pnk
2
Tx+/DATA+
7
blu
M
3
4
8
red
MF2
5
Tableau 6 : Schéma de raccordement tension d'alimentation, MF1, MF2 et SSI, connecteur mâle
M12, 8 pôles, codage A
Contact
Marquage
1
MF1
2
L+
3
Rx-/CLK-
4
Rx+/CLK+
5
Tx-/Data-
6
Tx+/Data+
7
M
8
MF2
2
4
1
8
7
6
Couleur du
Description
conducteur
Blanc
Entrée et sortie multifonction MF1, type B
Marron
Tension d'alimentation : +18 ... +30 V CC
Vert
Signal d'horloge -
Jaune
Signal d'horloge +
Gris
Signal de données -
Rose
Signal de données +
Bleu
Tension d'alimentation : 0 V
Rouge
Sortie multifonction MF2, type B
8019714.1N5J/2024-10-29 | SICK
Sujet à modification sans préavis
