8019714.1N5J/2024-10-29 | SICK
Sujet à modification sans préavis
Si le concept de câblage prévoit un fractionnement local des raccordements de la
tension d'alimentation/MF1 / MF2 et de l'interface SSI côté armoire électrique, utiliser
un répartiteur en Y pour le fractionnement
Système de protection
Un système de protection irréprochable et intégral est nécessaire pour une trans‐
■
mission de données sans interférence.
Poser le blindage de câble des deux côtés, dans l'armoire électrique et sur l'appa‐
■
reil. Le blindage des câbles pré-assemblés est relié au boîtier de l'appareil sur une
grande surface avec l'écrou moleté.
Relier sur une grande surface le blindage du câble dans l'armoire électrique au
■
potentiel de terre sur le conducteur d'équilibrage de potentiel.
Éviter les courants d'équilibrage de potentiel via le blindage de câble en prenant
■
des mesures adaptées.
Pour garantir une résistance de compatibilité électromagnétique aussi élevée que
■
possible, une connexion électrique de faible impédance avec l'installation est
déterminante. Cela vaut aussi bien pour l'utilisation de la fixation d'alignement
que pour l'utilisation des trous taraudés sur l'appareil.
Lors de l'installation, tenir compte des différents groupes de câbles. Répartir les
■
câbles dans les 4 groupes suivants en fonction de leur sensibilité aux interféren‐
ces ou émissions parasites :
Groupe 1 : câbles très sensibles aux parasites comme les câbles de mesure
°
analogiques
Groupe 2 : câbles sensibles aux parasites comme les câbles de l'appareil, les
°
signaux de communication, les signaux de bus
Groupe 3 : câbles sources de parasites, comme les câbles de commande
°
pour les charges inductives et les freins moteur
Groupe 4 : câbles fortement perturbants, comme les câbles de sortie des
°
convertisseurs de fréquence, l'alimentation des postes de soudage, les
câbles de puissance
Croiser perpendiculairement les câbles des groupes 1, 2 et 3, 4,
►
illustration
17.
Poser les câbles des groupes 1, 2 et 3, 4 dans des chemins de câbles
►
différents ou utiliser des séparations métalliques
illustration
19). Cette règle s'applique tout particulièrement si les câbles des
appareils générateurs de fortes perturbations, par ex. les convertisseurs de
fréquence, sont posés parallèlement aux câbles de l'appareil.

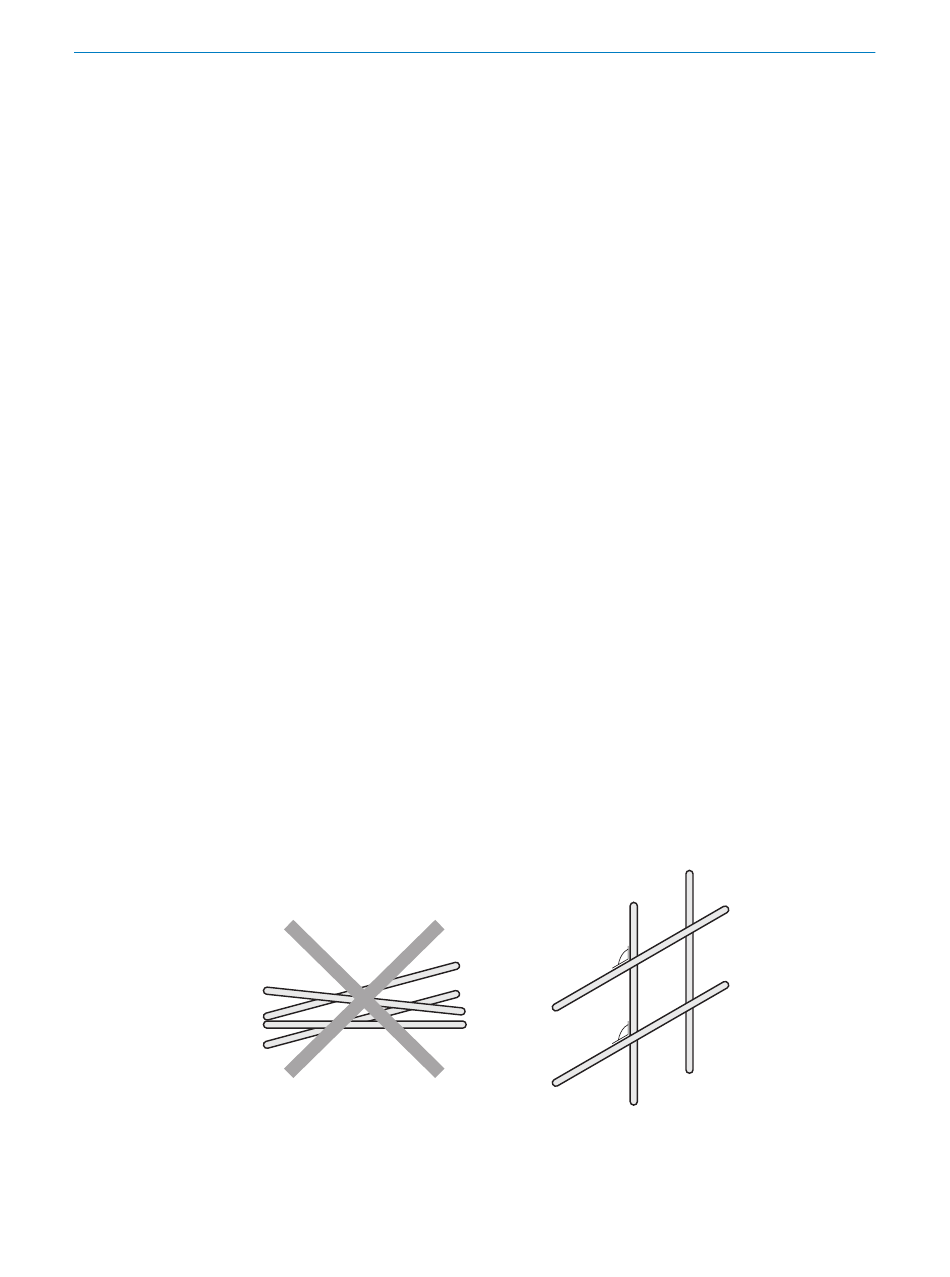

Illustration 17 : Croiser perpendiculairement les câbles
INSTALLATION ÉLECTRIQUE
voir « Répartiteur en Y », page
2
9 0
3
4
2
1
9 0
N O T I C E D ' I N S T R U C T I O N | DL100 Pro SSI
32.
voir
(voir illustration 18
et
voir
1
3
4
31
7
