TM-VE414MC-FRE / Manuel d'utilisation et de maintenance
ALIMENTATION ÉLECTRIQUE
DANGER
• SEULS DES ÉLECTRICIENS
• Afin de réduire le risque de choc électrique,
vérifier que l'alimentation électrique est bien
mise à la terre.
• Toujours couper toujours l'alimentation
électrique de la rainureuse avant de procéder
à des réglages ou à la maintenance.
• NE JAMAIS modifier la fiche.
Le non-respect de ces instructions peut entraîner
des blessures graves, voire mortelles.
La rainureuse par moletage VE414MC est conçue pour
fonctionner sur différentes configurations électriques .
Il existe une version 230/460 V triphasée, 60 Hz et une
version 380/400/415 V triphasée, 50 Hz . Veuillez vous
assurer que l'alimentation électrique est bien spécifiée
avec le code de pièce jointe à votre commande .
Le cas échéant, il est possible de convertir une
rainureuse 230 V pour fonctionner sur 460 V, et
inversement . Pour la version 50 Hz, une rainureuse
380 V peut être convertie pour fonctionner sur 415 V,
et inversement .
Les modifications nécessaires à la conversion d'une
tension d'alimentation à l'autre comprennent :
1. Configuration du câblage du moteur d'entraînement
2. Configuration du câblage du moteur de la pompe
hydraulique
3. Paramètres de surcharge du moteur d'entraînement
4. Paramètres de surcharge du moteur de la pompe
hydraulique
Pour convertir la rainureuse, consulter le(s) schéma(s)
électrique(s) de la liste des pièces de rechange
RP-VE414MC et les informations de la plaque
signalétique du moteur d'entraînement et du moteur
de la pompe hydraulique de la rainureuse .
Tous les composants VE414MC sont mis à la terre sur
le cadre de la rainureuse . Veiller à ce que le cadre soit
correctement mis à la terre .
TM-VE414MC-FRE REV_F
QUALIFIÉS DOIVENT
RACCORDER L'ALIMEN-
TATION ENTRANTE À LA
RAINUREUSE.
RACCORDEMENT ÉLECTRIQUE

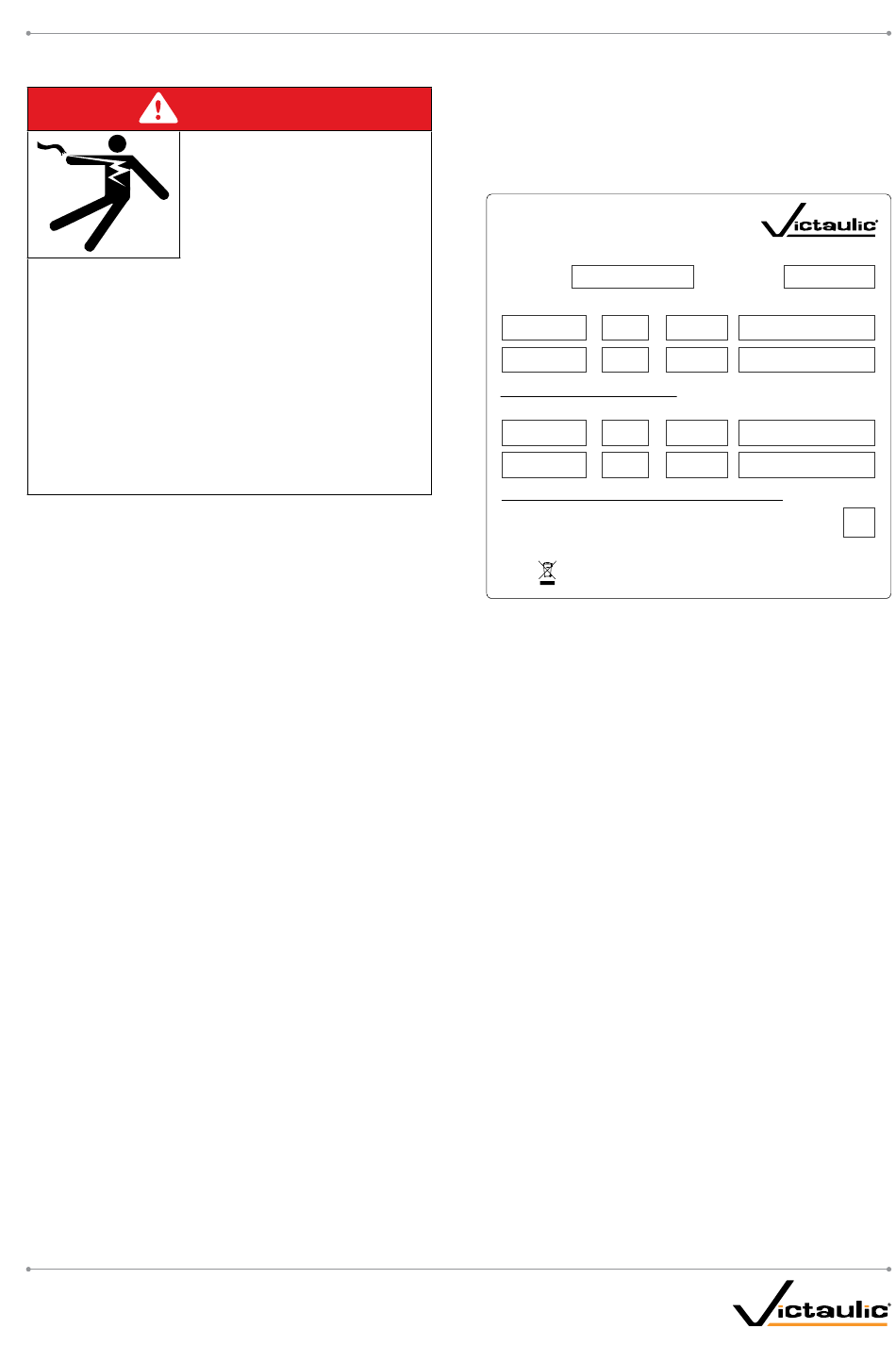

Toutes les rainureuses VE414MC sont dotées d'une
étiquette qui indique les caractéristiques nominales
de l'alimentation électriques (voir l'exemple ci-après) .
Se reporter à cette étiquette pour assurer une
installation adéquate de la rainureuse .
VE414
N° DE SÉRIE
VOLTS
PHASE
230
3
460
3
MOTEUR D'ENTRAÎNEMENT :
VOLTS
PHASE
230
3
460
3
CAPACITÉ D'INTERRUPTION DE COURT-CIRCUIT 5 000 AMP
• HUILE POUR ENGRENAGES – AGMA 7
• HUILE HYDRAULIQUE – HAUTE PRESSION, ANTI-USURE ISO GRADE 32
• LUBRIFIANT POUR PALIERS – ANTI-USURE, PRESSION EXTRÊME NLGI GRADE 2
Victaulic Company (Siège social international)
4901 Kesslersville Rd. • Easton, PA 18040
La rainureuse est livrée avec un câble d'alimentation
n° 10/4 (3 fils d'alimentation, un fil de masse) . Une
fois la rainureuse correctement raccordée, vérifier
qu'elle tourne dans le bon sens (se reporter à la section
« Vérification du sens de rotation du tube » page 10) .
DATE DE
FABRICATION
HERTZ
COURANT À PLEINE CHARGE
60
17,8 AMPS
60
8,9 AMPS
HERTZ
COURANT À PLEINE CHARGE
60
12,6 AMPS
60
6,3 AMPS
SCHÉMA
D'ASSEMBLAGE
ÉLECTRIQUE
R-740-414-SCH
NIVEAU DE
RÉVISION
Fabriqué au Canada
victaulic.com
12934-FRE Rev A R512934LBL
