Type 8743
Description du produit
3
Description du produit
L'appareil est utilisé pour une précision ultime dans le contrôle du retour du fluide.
Ce document décrit la variante suivante :
• MFM Analogue
• MFM Industrial Ethernet
• MFM RS485/Modbus RTU
• MFC Analogue avec vanne proportionnelle
• MFC Industrial Ethernet avec vanne proportionnelle
• MFC RS485/Modbus RTU avec vanne proportionnelle
3.1
Présentation du produit
MFM Analogique

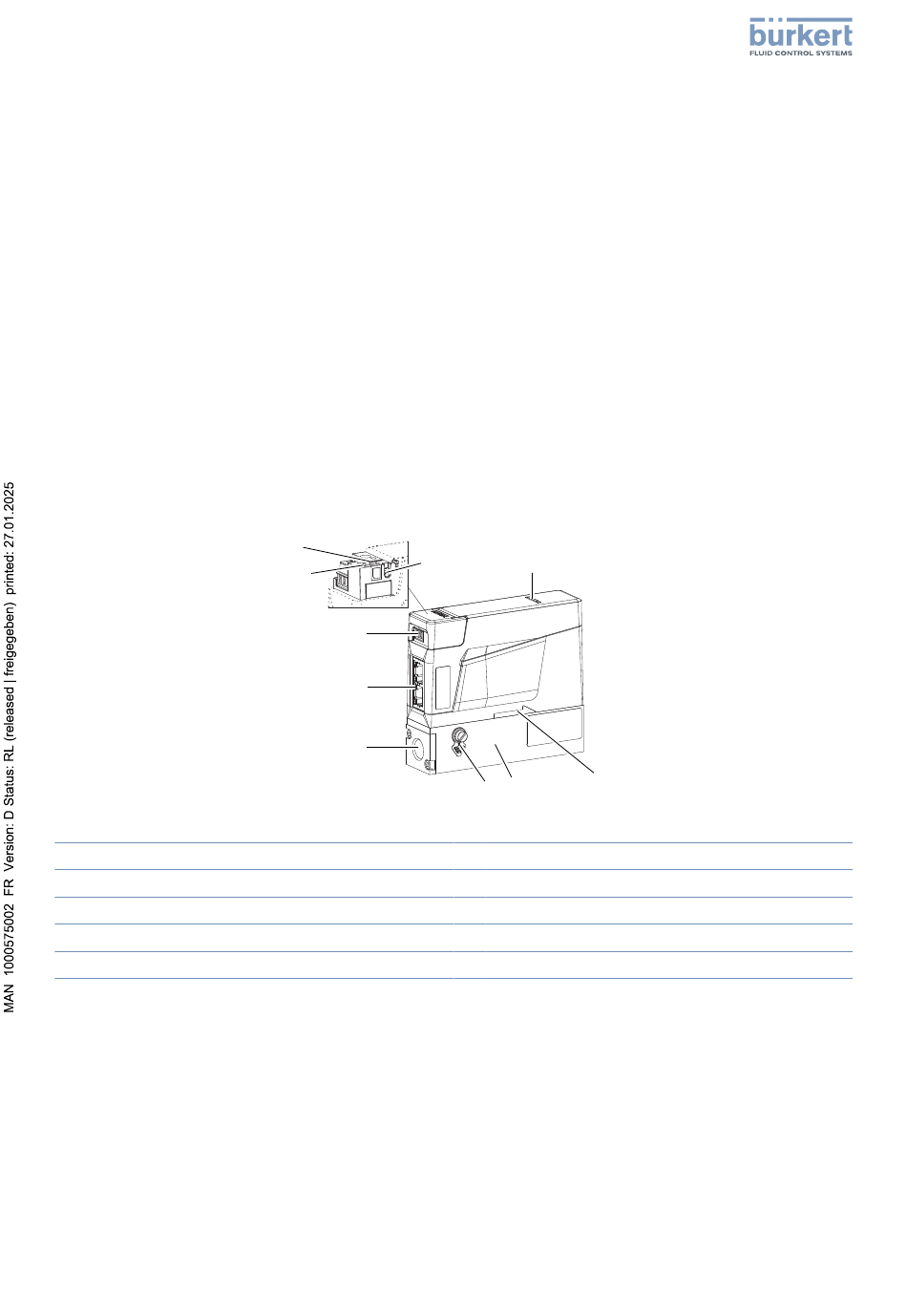

Fig. 1: Exemple de variante MFM Analogique
1 Indicateur d'état
3 Bloc de base
5 Raccord de fluide
7 Non affecté
9 Port pour carte mémoire
9
10
8
7
6
5
1
2
3
4
2 Marquage du sens de l'écoulement
4 Raccordement de la terre fonctionnelle
6 Raccordement électrique
8 Interface büS
10 Non affecté
