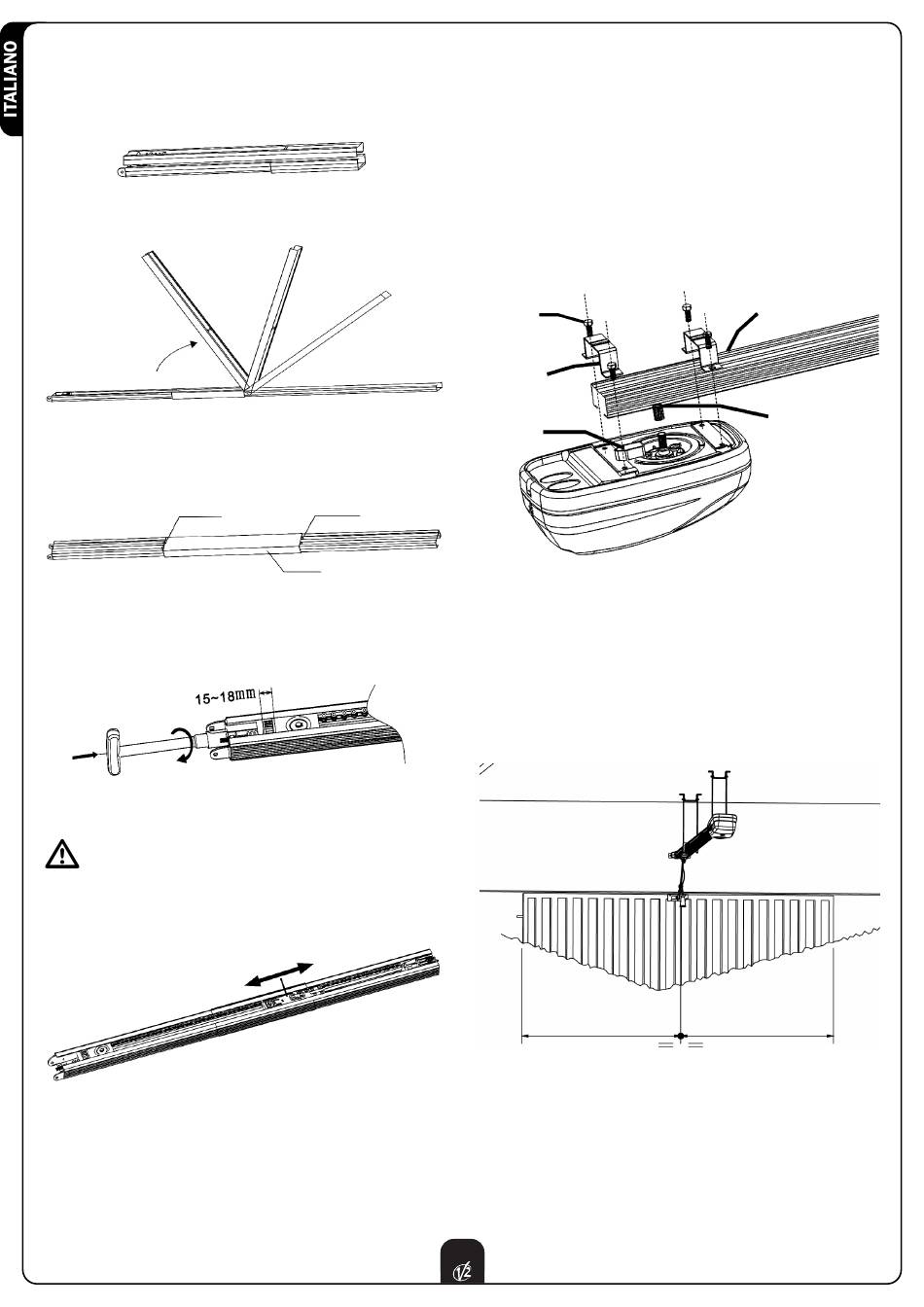

MONTAGGIO DEL PROFILATO GUIDA
1. Estrarre il profilato dall'imballo di cartone e verificarne
l'integrità.
2. Aprire il profilato come indicato nella figura che segue.
3. Una volta disteso il profilato far scorrere il profilato di
giunzione fino alla posizione limite evidenziata dai due fori
sagomati a C sul profilato guidacatena.
Foro sagomato a C
4. Regolare la tensione della catena agendo sulla vite a testa
esagonale con una chiave da 10 mm: avvitare o svitare in
modo da ottenere una distanza a compresa tra 15 e 18 mm
come da figura.
ATTENZIONE: assicurarsi che il carrello di traino scorra
liberamente in tutta la lunghezza della guida. Eliminare
eventuali attriti prima di procedere con le seguenti fasi di
montaggio.
All manuals and user guides at all-guides.com
Foro sagomato a C
Profilato di giunzione
MONTAGGIO DEL MOTORE SUL PROFILATO
1. Inserire l'adattatore albero/pignone sull'albero del motore.
2. Posizionare il profilato sul motore: l'adattatore
albero/pignone deve innestarsi nell'apposita sede sul
profilato. Verificare che il profilato vada in battuta sul motore.
3. Posizionare le due staffe omega sul profilato in
corrispondenza dei fori sulla base del motore.
4. Fissare le due staffe omega con le viti autofilettanti 6 x 15
in dotazione.
Vite 6x15
Staffa omega
Micro switch
INSTALLAZIONE
2.1 Smontare il sistema di chiusura della porta.
2.2 Misurare l'esatta metà della porta e tracciare dei punti di
riferimento sulla traversa superiore e sul soffitto per
facilitare il posizionamento del profilato guida.
4
Profilato
Adattatore
albero/pignone
