Série TC-MIDI
Raccordement via connecteur
L'appareil est équipé d'une fiche selon EN 175301-803 et destinée à l'alimentation en tension et à la sortie de signal. Elles doivent
être placées de manière à éviter toute confusion lorsque le raccordement de conduite est correct. Pour cette raison, veillez à ce
que les fiches soient de nouveau assemblées en conformité après le raccordement des conduites. Les affectations de raccorde-
ment sont indiquées comme suit, les numéros correspondant aux numéros sur les fiches :
Les sections de ligne doivent être ajustées au courant de mesure. Utilisez au maximum une section de câble de 1,5 mm
et un diamètre de câble de 8 à 10 mm (0,31 - 0,39 pouces).

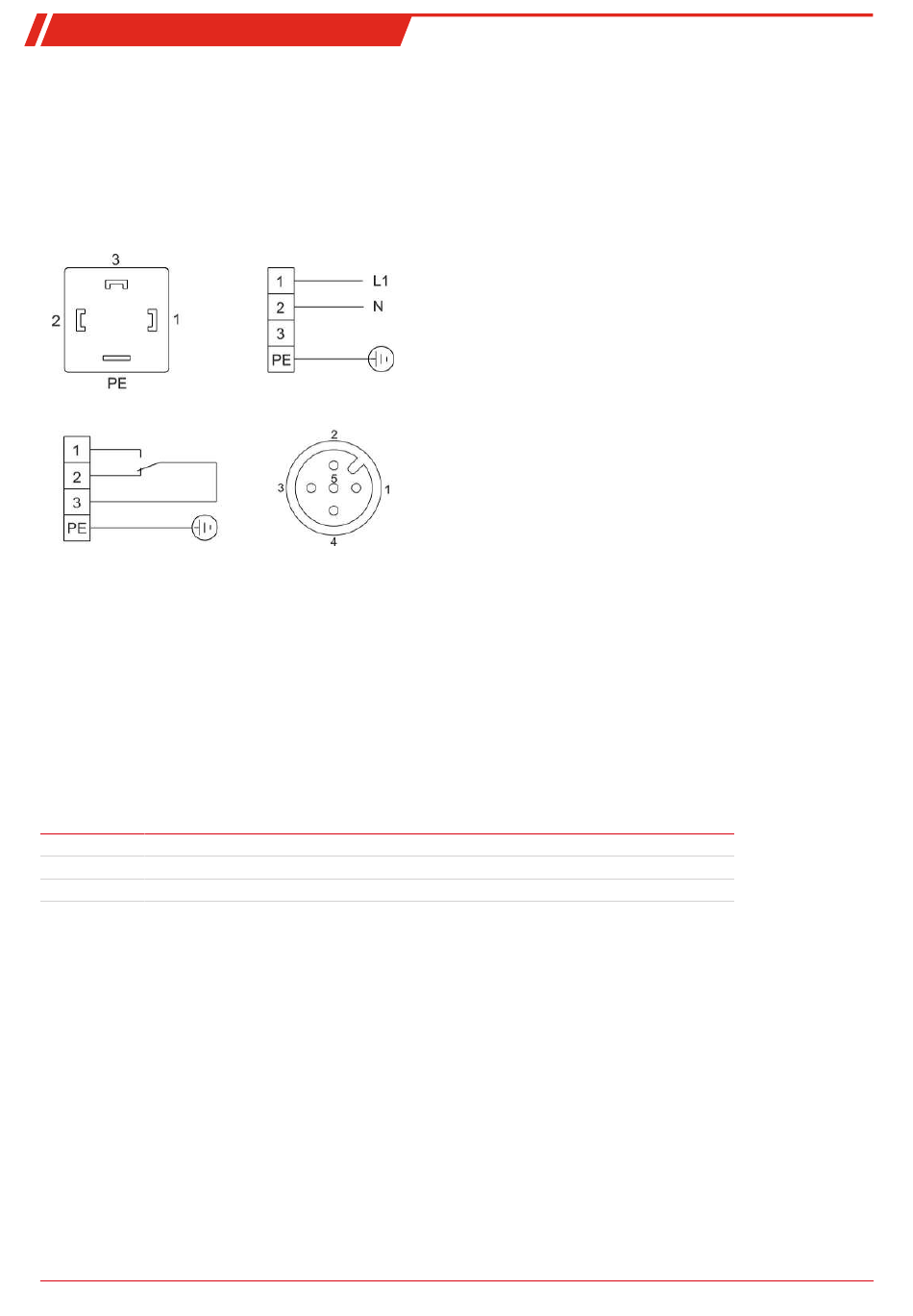

Numérotation de fiche
Sortie d'état S2
*
* En cas d'utilisation du contact d'alarme sous tension ≥ 33 V AC ou 70 V DC, le conducteur de protection (PE) doit être raccordé.
Les zones de serrage de S1 et S2 ont un diamètre de 8-10 mm (0,31 - 0,39 pouces).
4.4 Sorties de signal
L'appareil est équipé de différents signaux d'état. La capacité de commutation maximale des sorties d'alarme est de 250 V AC/
150 V DC, 2 A, 50 VA chacune.
Une alarme est déclenchée par le biais de la sortie d'état (S2) lorsque la température du refroidisseur se situe en dehors des va-
leurs limites fixées. Il n'est cependant pas signalé si l'alarme a été déclenchée pour cause de sur-température ou de sous-tempé-
rature.
Le film frontal contient trois LED :
Couleur
Libellé
Rouge
S2
Jaune
S1
Vert
OP
Les LED OP et S2 indiquent l'état de l'appareil de la même manière que la sortie d'état S2.
Si l'option « signal de température » est intégrée, le signal pour la température réelle à la sortie analogue du refroidisseur est
disponible.
Si le détecteur d'humidité (en option) est installé, une alarme est également déclenchée via la sortie d'état (S2) si le gaz de me-
sure préparé contient encore de l'humidité ou si une rupture de câble est détectée. On ne fait pas de différenciation entre un dé-
clenchement de l'alarme/une rupture de câble du fait du capteur d'humidité 1 ou 2. Cette information apparait cependant sur
l'affichage.
Le signal de température peut être prélevé via la fiche à encastrer (S3) au moyen du raccord M12x1. Ce connecteur se trouve à cô-
té des raccordements de la sonde d'humidité sur la partie supérieure du refroidisseur.
BF440025 ◦ 10/2024
Raccordement secteur S1
Sortie analogique S3
*
Fonction
Température excessive/insuffisante, erreur d'appareil
---
Fonctionnement normal
1 - inoccupé
2 - inoccupé
3 - GND
4 - 4-20 mA out
5 - blindage
2
(AWG 16)
Bühler Technologies GmbH
17
