Monter une fixation
1
2
Tailles des vis
Fixation
Pinces en acier
Pinces en plastique
Support pour tubes à
essai
Boîtes pour plaques de
microtitration
29.11.2024

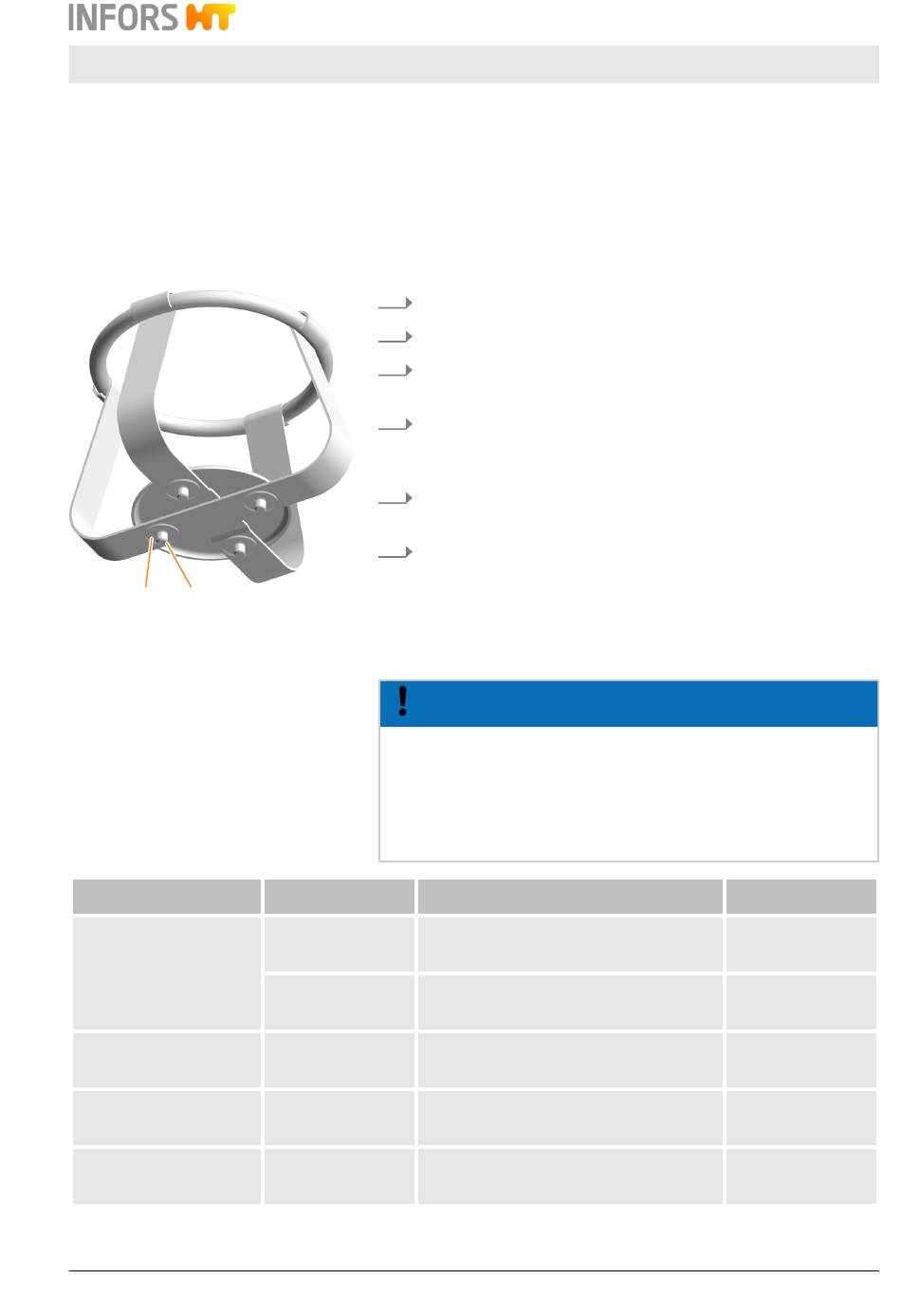

Les pinces, les supports pour tubes à essai et les boîtes de microtitra-
tion sont fixés sur le plateau avec des vis. Les vis sont déjà prémontées
à la livraison. Un joint plat au fond fixe les vis afin qu'elles ne puissent
pas tomber. Pour le montage, utiliser uniquement les vis fournies ou
des vis de la même taille.
Pour monter une fixation, procéder comme suit :
1.
Desserrer les joints plats (1).
2.
Positionner la fixation sur le plateau.
3.
Centrer une vis (2) sur le trou fileté du plateau et la visser sans
serrer. Il doit toujours être possible de tourner la fixation.
4.
Orienter la fixation de manière à ce que toutes les vis se trou-
vent à la verticale au-dessus du trou fileté correspondant sur le
plateau.
5.
Visser les vis, sans les serrer à fond. Ce faisant, s'assurer que les
vis sont droites lors du vissage et ne se coincent pas.
6.
Serrer toutes les vis uniformément en procédant en croix.
REMARQUE
Si des vis trop longues sont utilisées pour monter les fixations, elles
dépassent sur le dessous du plateau. Par conséquent, il n'est plus
possible d'insérer et de fixer correctement le plateau.
Si des vis de fixation ont été perdues et doivent être remplacées,
veiller à utiliser impérativement les vis spécifiées ci-dessous.
Taille
Vis
< 100 ml
Vis à tête fraisée à empreinte cruciforme
M4 x 6 A4
≥ 100 ml
Vis à tête fraisée à empreinte cruciforme
M4 x 8 A4
100 à 500 ml
Vis à tête fraisée à empreinte cruciforme
M4 x 6 A4
Ø 8 à 30 mm
Vis à tête bombée, à empreinte cruci-
forme M4 x 6 A2
aucune indication
Vis à tête bombée, à empreinte cruci-
forme M4 x 12 A2
Multitron Standard - Manuel d'opération
Commande
Joint plat
D = 3,2 x 12 x 0,5
D = 3,2 x 12 x 0,5
D = 3,2 x 12 x 0,5
D = 3,2 x 12 x 0,5
D = 3,2 x 12 x 0,5
