Multitron Standard - Manuel d'opération
Construction et fonction
Kopiervorlagen diverse
3
Construction et fonction
3.1
Fonctions
3.1.1
Fonction d'agitation
Dispositif mécanique
Kopiervorlage Bilderrahmen

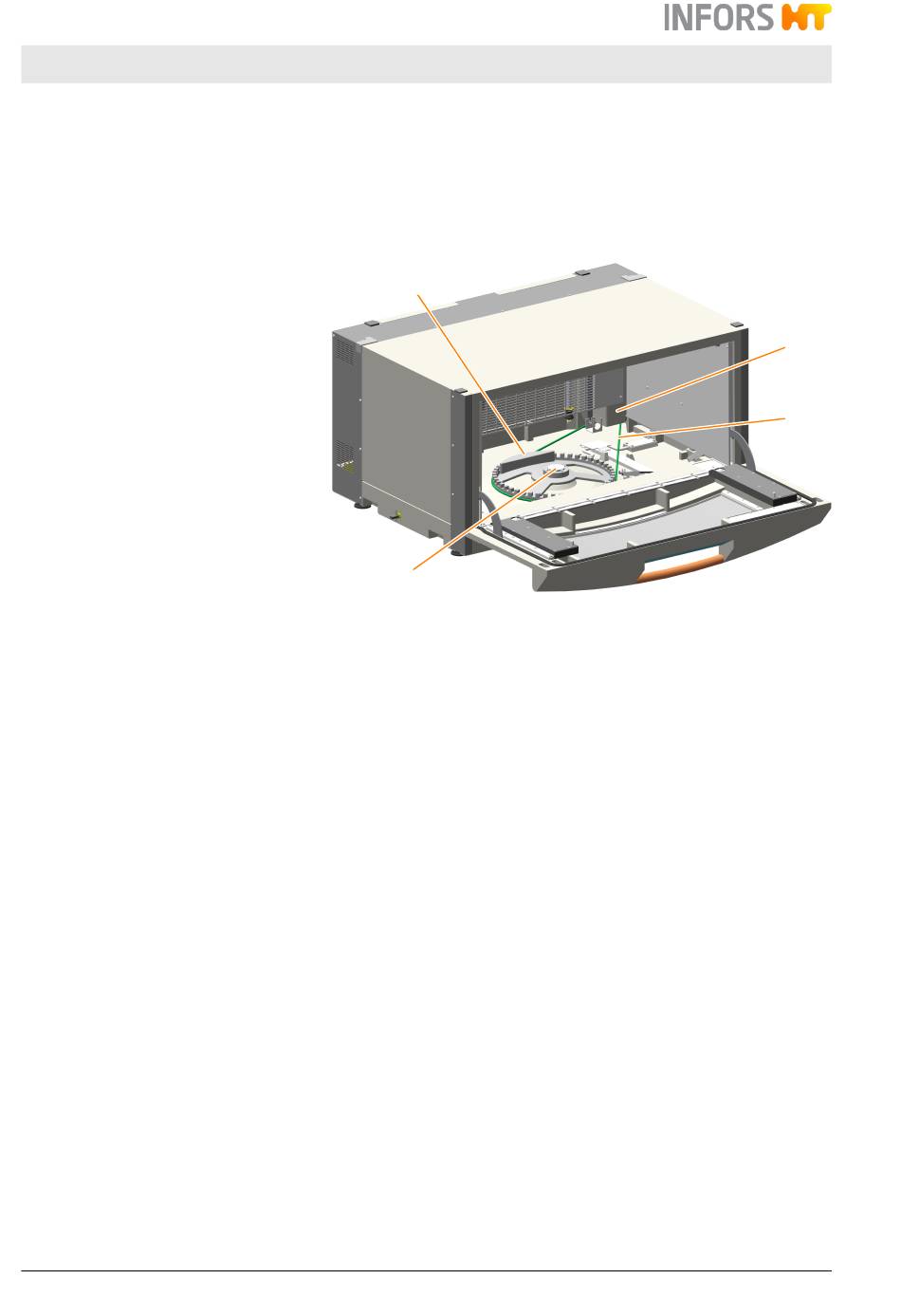

Table d'agitation
Page 24 de 108
Kopiervorlagen diverse
Kopiervorlagen diverse
1
Kopiervorlage Bilderrahmen
Kopiervorlage Bilderrahmen
4
1
Contrepoids
2
Moteur électrique
3
Courroies d'entraînement
4
Moyeu d'entraînement
La table d'agitation se déplace dans un mouvement circulaire à une
vitesse de 20 à 400 min
-1
électrique (2) relié par une courroie d'entraînement (3) au contrepoids
de l'appareil (1). Afin d'éviter des blessures et de faciliter la manipula-
tion du produit, l'entraînement s'éteint automatiquement dès que la
porte est ouverte.
Le contrepoids pour la compensation de la masse se trouve sous la
table d'agitation. En fonction de la construction, l'excursion du mouve-
ment circulaire est de 25 mm ou 50 mm. Le mouvement circulaire de
la table d'agitation s'effectue dans le sens inverse des aiguilles d'une
montre.
La table d'agitation est reliée au moyeu d'entraînement par 4 vis à six
lobes internes. La table d'agitation sert à recevoir le plateau au format
85 x 47 cm (type M), qui est disponible en différentes versions.
Pour nettoyer la plaque de support et de rétention, il est possible
de dévisser les 4 vis à six lobes internes, puis de relever la table
d'agitation de 30° (⮫ Chapitre 8.2.3 « Nettoyer et désinfecter le bac de
support et rétention » à la page 86).
. L'entraînement est assuré par un moteur
2
3
29.11.2024
