Multitron Standard - Manuel d'opération
Commande
6.2.2
Insérer et retirer le plateau

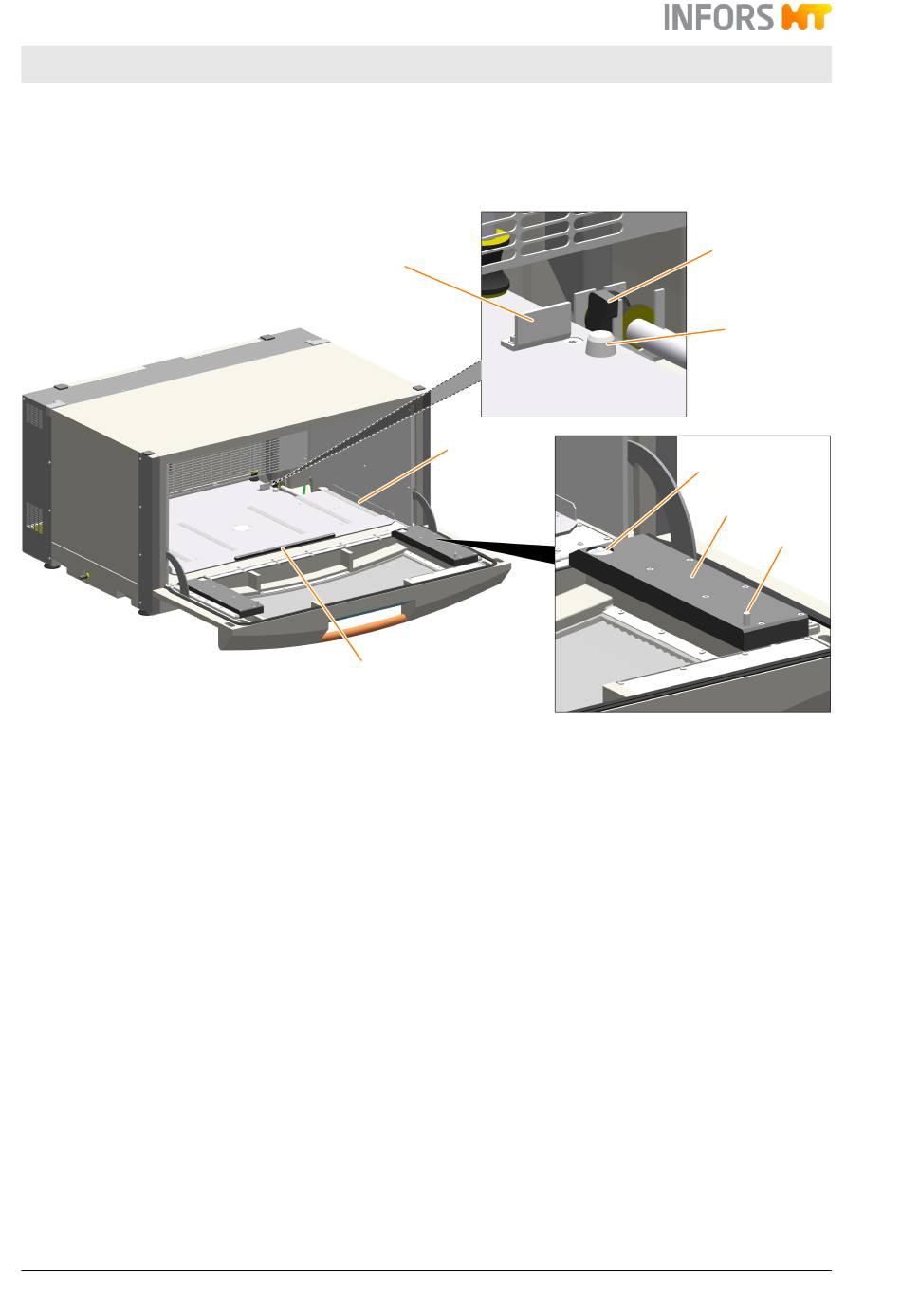

Vue d'ensemble verrouillage du plateau
Kopiervorlagen diverse
Kopiervorlage Bilderrahmen
1
Butée
2
Crochet de verrouillage
3
Rail de guidage
4
Cône de sécurité
Page 58 de 108
Kopiervorlagen diverse
Kopiervorlagen diverse
1
Kopiervorlagen diverse
Kopiervorlage Bilderrahmen
Kopiervorlagen diverse
Kopiervorlagen diverse
Kopiervorlage Bilderrahmen
3
Kopiervorlage Bilderrahmen
Kopiervorlage Bilderrahmen
Kopiervorlage Bilderrahmen
8
5
6
7
8
L'appareil dispose d'un verrouillage du plateau qui fixe fermement le
plateau sur la table d'agitation. Lors de l'ouverture complète de la
porte, les crochets de verrouillage (2) de la table d'agitation libèrent le
plateau. Les leviers d'éjection situés sous la table d'agitation soulèvent
le plateau des cônes de sécurité (4) de la table d'agitation. Le plateau
est libre et peut ensuite être retiré manuellement de la chambre d'in-
cubation.
Le plateau peut être retiré de la chambre d'incubation par les rails cou-
lissants (6) et les billes de roulement (5) qui y sont intégrées et qui se
trouvent sur la face intérieure de la porte. Deux chevilles cylindriques
(7) dans les rails coulissants limitent la position de retrait du plateau.
Lorsqu'il est complètement sorti, le plateau repose à la fois sur la porte
et sur la table d'agitation.
Bille de roulement
Rail coulissant
Chevilles cylindriques
Barre d'arrêt
2
4
5
6
7
29.11.2024
