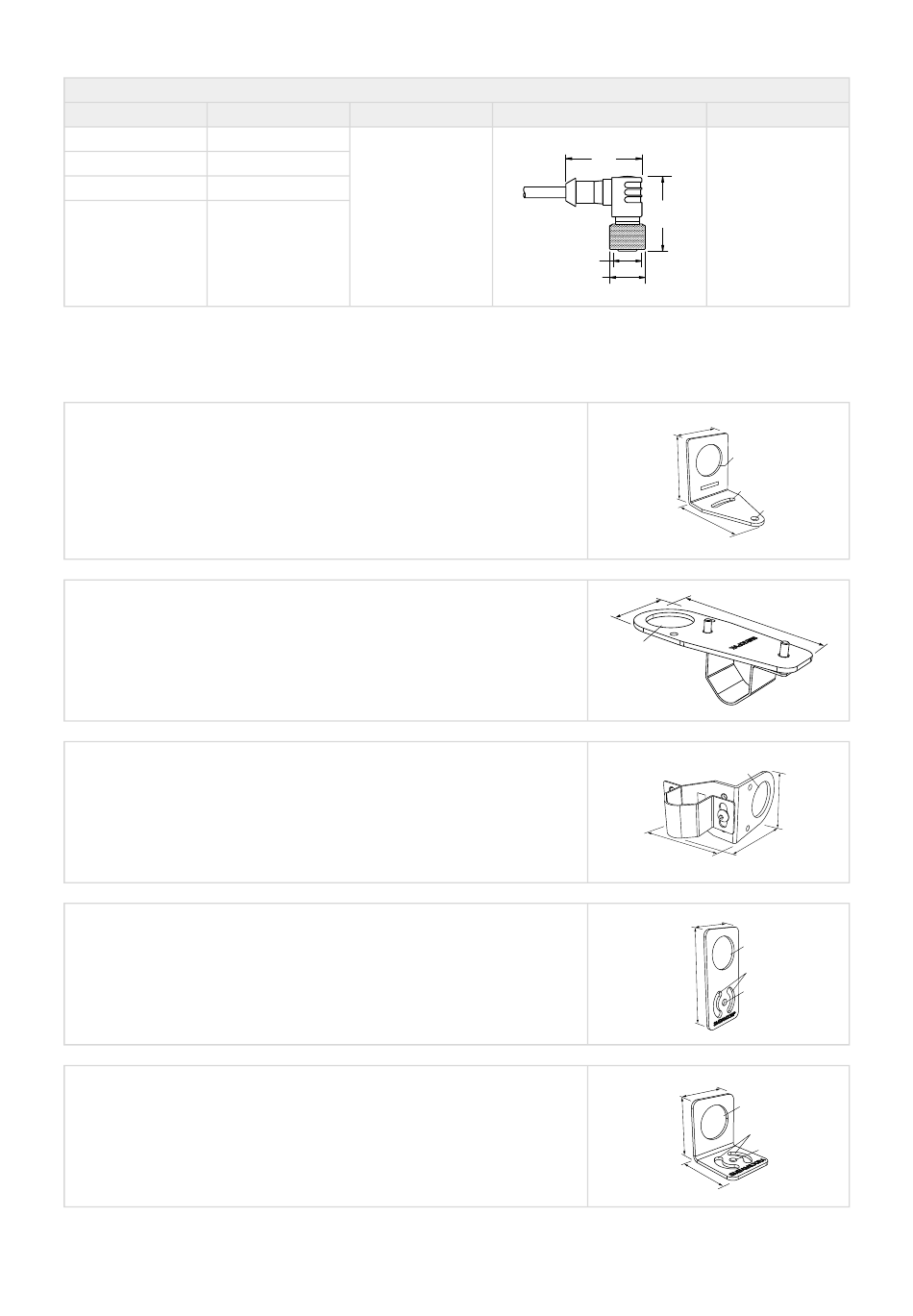

Banner K50 Pro Select Manuel Produit page 17

Accessoires
Modèle
MQDC1-506RA 2 m
MQDC1-515RA 5 m
MQDC1-530RA 9 m
MQDC1-560RA 19 m
Équerres de montage
SMB30A
• Équerre de fixation à angle droit avec trou oblong en arc de cercle pour faciliter
l'orientation
• Place pour accessoires M6 (¼")
• Trou de montage pour capteur de 30 mm
• 12 AWG, acier inox
Distance entre les axes des trous : A à B=40
Dimensions des trous : A=ø 6,3, B=27,1 x 6,3, C=ø 30,5
SMB30FVK
• Équerre coudée avec attache en V et accessoires pour monter le capteur sur
un tube ou une extrusion
• L'attache s'adapte sur des tubes de 28 mm de diamètre ou des extrusions de
1 pouce carré
• Trou de 30 mm pour monter le capteur
Dimension du trou : A= ø 31
SMB30RAVK
• Équerre droite avec attache en V et accessoires pour monter le capteur sur un
tube ou une extrusion
• L'attache s'adapte sur des tubes de 28 mm de diamètre ou des extrusions de
1 pouce carré
• Trou de 30 mm pour monter le capteur
Dimension du trou : A=ø 30,5
SMBAMS30P
• Équerre plate série SMBAMS
• Trou de 30 mm pour monter le capteur
• Fentes d'articulation pour rotation de 90°
• Acier inoxydable, série 300, 12 AWG
Distance entre les axes des trous : A=26, A à B=13
Dimensions des trous : A=26,8 x 7, B=ø 6,5, C=ø 31
SMBAMS30RA
• Équerre à angle droit, série SMBAMS
• Trou de 30 mm pour monter le capteur
• Fentes d'articulation pour rotation de 90°
• Acier laminé à froid, 12 AWG (2,6 mm)
Distance entre les axes des trous : A=26, A à B=13
Dimensions des trous : A=26,8 x 7, B=ø 6,5, C=ø 31
19-févr.-25
Continued from page 16
Câbles femelles M12 à 5 broches et à un seul raccord
Longueur Type
Coudé
© Banner Engineering Corp. Tous droits réservés.
www.bannerengineering.com
Manuel produit du capteur optique K50 Pro Select
Dimensions
32 Typ.
[1.26"]
30 Typ.
[1.18"]
M12 x 1
ø 14.5 [0.57"]
61
46
A
57
53
Brochage (femelle)
45
C
B
A
69
118
A
46
90
45
C
A
93
B
45
C
A
B
48
