Manuel produit du capteur optique K50 Pro Select
Remote
Input
Modes d'apprentissage et fonctionnement
Mode Objet (par défaut)
Couleur d'état d'apprentissage : bleu
Le Capteur optique K50 Pro Select est configuré par défaut en Mode Objet. Le Mode Objet définit la zone de détection
totale en partant du capteur jusqu'au point de référence, plus la valeur de décalage (50 mm par défaut). Utilisez le Mode
Objet pour déclencher un changement d'état lorsqu'un objet est présent entre la distance minimale de détection du
capteur (20 mm par défaut) et la distance apprise, plus le décalage.
Envoyez trois impulsions à l'entrée déportée pour activer le Mode Objet. Si ce Mode Objet est activé avec succès, le
dispositif va alterner entre la couleur d'état d'apprentissage (bleu) et la couleur du niveau de signal.
Mode Arrière-plan
Couleur d'état d'apprentissage : magenta
Le Mode Arrière-plan définit la zone de détection totale en partant du capteur jusqu'au point de référence, moins la
valeur de décalage (50 mm par défaut). Utilisez le Mode Arrière-plan lorsqu'un objet en arrière-plan constant est présent
et qu'un changement d'état est souhaité lorsqu'un autre objet apparaît devant cet arrière-plan.
Envoyez quatre impulsions à l'entrée déportée pour activer le Mode Arrière-plan. Si le Mode Arrière-plan est activé avec
succès, le dispositif va alterner entre la couleur d'état d'apprentissage (magenta) et la couleur du niveau de signal.
page 8 of 21

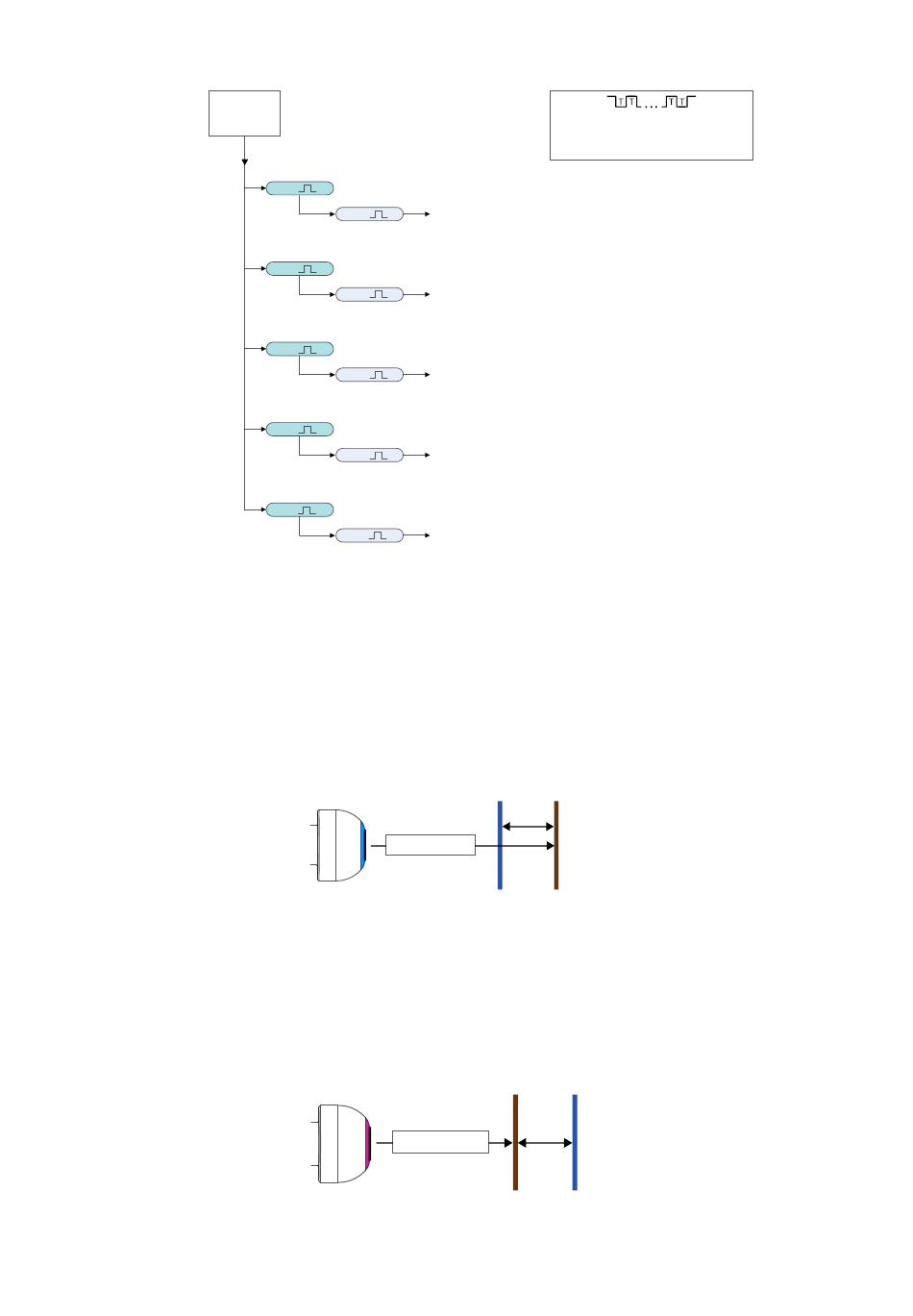

Schéma de l'entrée déportée
Gray/Yellow wire is remote teach input
Object Mode Teach
3x
1x Confirm Teach
4x Background Mode Teach
Confirm Teach
1x
Window Mode Teach
5x
1x Confirm Teach
7x Enable/Disable Remote Teach
Confirm Enable/Disable
1x
Reset to Factory Defaults
9x
1x Confirm Factory Reset
Detection Area
Detection Area
© Banner Engineering Corp. Tous droits réservés.
www.bannerengineering.com
Pulse Timing (T)
0.04 seconds < T < 0.8 seconds
Timing between pulse less than 1 second
+50 mm
(Offset Value)
Set Point Switch Point (D2)
-50 mm
(Offset Value)
Switch Point (D2) Set Point
Configuration d'un capteur
