1-1

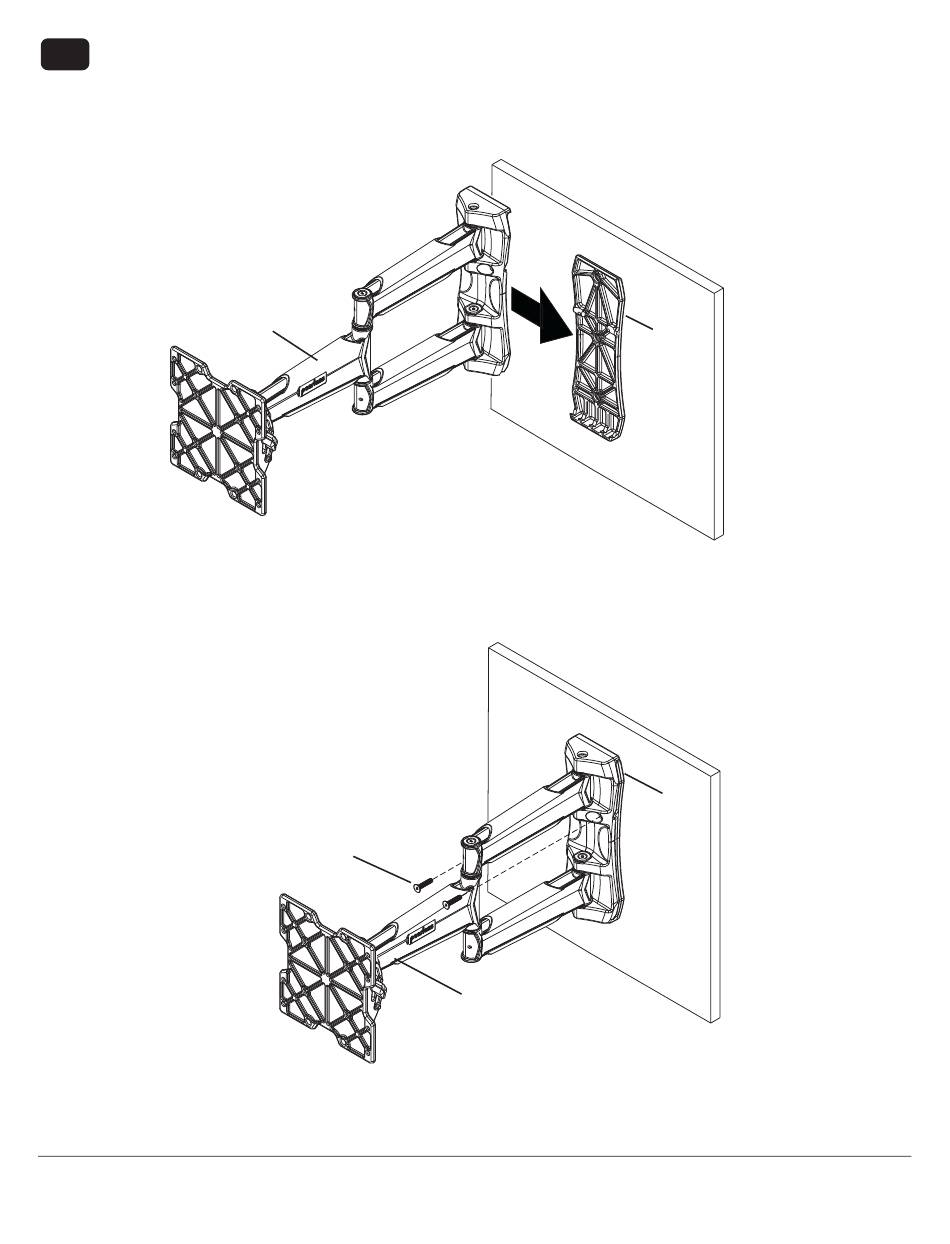

Soutenez le bras durant l'installation. Glissez le bras (A) sur la plaque murale (D) comme illustré à la Figure 1.4.
Utilisez une clé hexagonale de 3/16 po (L) et fixez le bras (A) sur la plaque murale (D) avec deux vis à tête
creuses à tête plate de 5/16-18 x 1,75 po (I) comme illustré à la Figure 1.5.
A
D
fig. 1.4
D
I
A
fig. 1.5
35 of 42
ISSUED: 03-08-07 SHEET #: 095-9271-2 10-26-09
