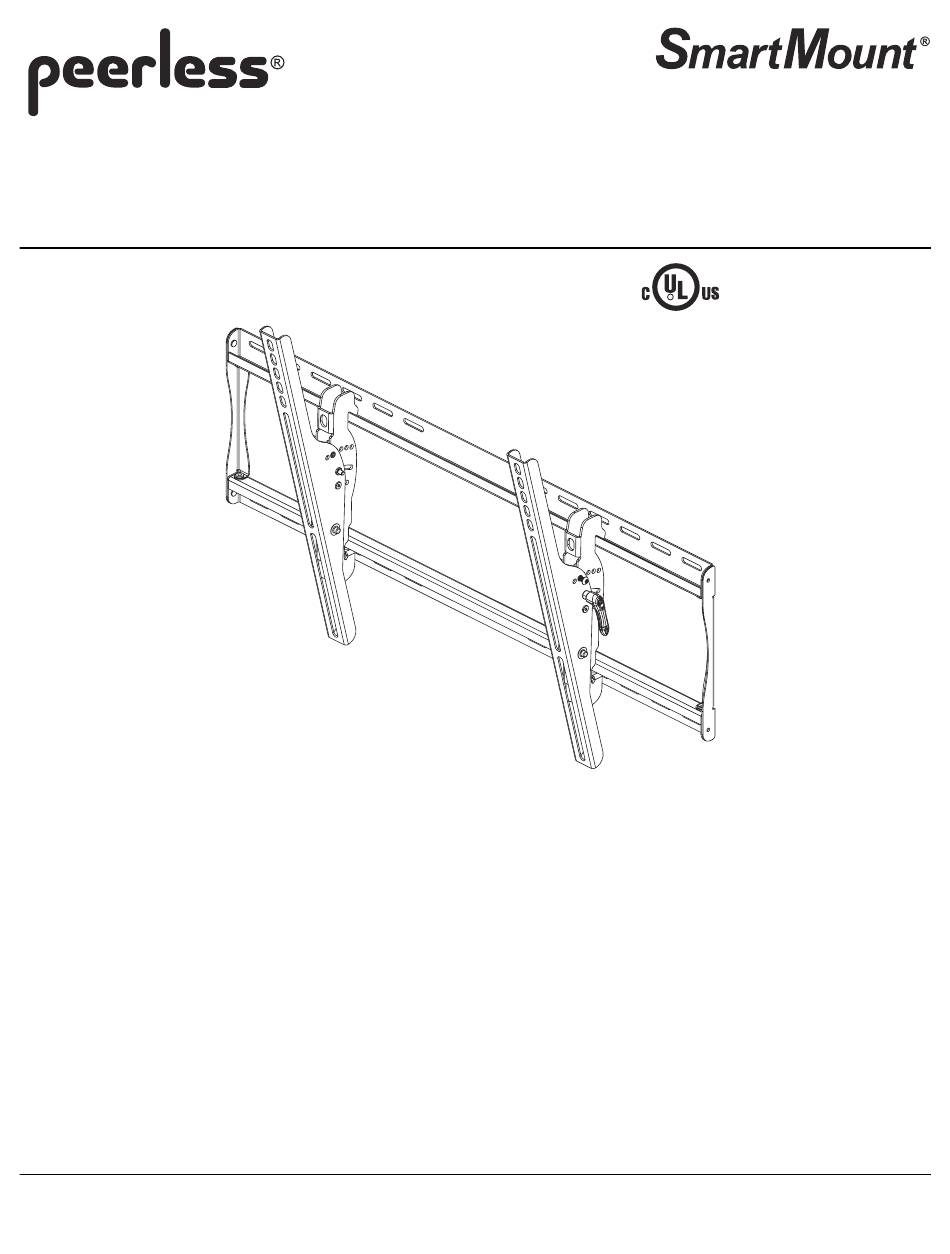

Installation and Assembly:
Smartmount
Plasma 32" to 50" Flat Panel Screens
Models: ST650, ST650-S, ST650P, ST650P-S
Features:
• Open wall plate design allows for additional wall access, increasing electrical access and cable management options
• Universal screen mounting brackets hook onto the wall plate for quick, easy, and safe installation
• Adjustable up to 15° of forward tilt and up to -5° backward tilt
• One-touch tilt for effortless adjustment
• Pre-tensioned universal tilt bracket allows for tilt angle adjustment in one easy motion.
• Easy grip handle locks the screens position into place
• Optional IncreLok feature offers fixed tilts at -5°, 0°, 5°, 10° and 15° increments
• Includes Sorted-For-You™ fastener pack for installation to wood studs, concrete and cinder block
• Optional horizontal adjustment of up to 8" (depending on screen model) for perfect screen placement
• Available in Black and Silver
3215 W. North Ave. • Melrose Park, IL 60160 • (800) 865-2112 or (708) 865-8870 • Fax: (708) 865-2941 • www.peerlessmounts.com
Universal Tilt Wall Mount for LCD and
®
R
Maximum UL Load Capacity: 175 lb (79kg)
ISSUED: 11-21-07 SHEET #: 202-9255-2 02-22-08
This product is intended for use with UL
Listed products and must be installed by a
qualified professional installer.
Publicité
Manuels Connexes pour PEERLESS SMARTMOUNT ST650
Sommaire des Matières pour PEERLESS SMARTMOUNT ST650
- Page 1 Installation and Assembly: Smartmount Universal Tilt Wall Mount for LCD and ® Plasma 32" to 50" Flat Panel Screens Models: ST650, ST650-S, ST650P, ST650P-S This product is intended for use with UL Listed products and must be installed by a qualified professional installer.
- Page 2 NOTE: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please call Peerless customer care at 1-800-865-2112.
- Page 3 M6 x 30 mm (4) multi-washer (6) (510-9109) (580-1036) M8 x 40 mm (4) I.D. .22" (5.6 mm) (4) (520-1136) (540-1057) 3 of 27 ISSUED: 11-21-07 SHEET #: 202-9255-2 02-22-08 Visit Peerless website at www.peerlessmounts.com For customer care call 1-800-729-0307 or 708-865-8870...
- Page 4 (580-1036) M8 x 40 mm (4) (520-1152) I.D. .22" (5.6 mm) (4) I.D. .34" (8.6 mm) (4) (540-1057) (540-1059) 4 of 27 ISSUED: 11-21-07 SHEET #: 202-9255-2 02-22-08 Visit Peerless website at www.peerlessmounts.com For customer care call 1-800-729-0307 or 708-865-8870...
- Page 5 4" (102 mm) STUD 4" (102 mm) 6.2" (157.5 mm) CS = center of screen fig. 1.1 fig. 1.2 5 of 27 ISSUED: 11-21-07 SHEET #: 202-9255-2 02-22-08 Visit Peerless website at www.peerlessmounts.com For customer care call 1-800-729-0307 or 708-865-8870...
- Page 6 WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...
- Page 7 NOTE: For flat back screens proceed to step 2-1. For bump-out or recessed back screen skip to step 2-2. 7 of 27 ISSUED: 11-21-07 SHEET #: 202-9255-2 02-22-08 Visit Peerless website at www.peerlessmounts.com For customer care call 1-800-729-0307 or 708-865-8870...
- Page 8 ADAPTER BRACKET (BB or CC) If you have any questions, please call Peerless customer care at 1-800-865-2112. For Bump-out or Recessed Back Screen Refer to Screen Compatibility Chart to determine the proper fastener to use. Visit www.peerlessmounts.com/2 for a full screen compatibility chart for this mount.
- Page 9 ISSUED: 11-21-07 SHEET #: 202-9255-2 02-22-08 Visit Peerless website at www.peerlessmounts.com For customer care call 1-800-729-0307 or 708-865-8870 © 2007, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners.
- Page 10 Instalación y ensamblaje: Soporte universal de pared SmartMount con capacidad ® de inclinación para pantallas planas de 32" a 50" Modelos: ST650, ST650-S, ST650P, ST650P-S Este producto está inscripto en la Lista UL. Debe ser instalado por un instalador profesional cualificado. Máxima capacidad de carga UL: 175 lb (79 kg) Características: •...
- Page 11 Nota: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje. ADVERTENCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112.
- Page 12 (580-1036) M8 x 40 mm (4) I.D. .22" (5.6 mm) (4) (520-1136) (540-1057) 12 of 27 ISSUED: 11-21-07 SHEET #: 202-9255-2 02-22-08 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870...
- Page 13 (520-1152) I.D. .22" (5.6 mm) (4) I.D. .34" (8.6 mm) (4) (540-1057) (540-1059) 13 of 27 ISSUED: 11-21-07 SHEET #: 202-9255-2 02-22-08 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870...
- Page 14 6.2" (157.5 mm) CP = CENTRO DE fig. 1.1 LA PANTALLA fig. 1.2 14 of 27 ISSUED: 11-21-07 SHEET #: 202-9255-2 02-22-08 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870...
- Page 15 ADVERTENCIA • Cuando vaya a instalar soportes de pared de Peerless en bloques de hormigón de escorias, asegúrese de que cuente con una capa de concreto de un grosor mínimo de 1-3/8" en el agujero, que pueda usar para los anclajes para con- creto.
- Page 16 NOTA: En el caso de los televisores que tienen la parte posterior plana, pase al paso 2-1. En el caso de los televisores que tienen la parte posterior abultada o empotrada, pase al paso 2-2. 16 of 27 ISSUED: 11-21-07 SHEET #: 202-9255-2 02-22-08 Visit Peerless website at www.peerlessmounts.com For customer care call 1-800-729-0307 or 708-865-8870...
- Page 17 ADAPTADOR (BB o CC) Si tiene alguna pregunta, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112. Instalación de un televisor que tiene la parte posterior abultada o empotrada Refiérase a la Tabla de compatibilidad de las pantallas para determinar cuáles son los sujetadores adecuados para usarse.
- Page 18 4.1. La inclinación se puede ajustar hasta un máximo de 15° hacia delante o de 5° hacia atrás. 18 of 27 ISSUED: 11-21-07 SHEET #: 202-9255-2 02-22-08 Visite el sitio Web de Peerless en www.peerlessmounts.com Para el Servicio al cliente llame al 1-800-729-0307 ó 708-865-8870...
- Page 19 Installation et montage: Support mural inclinable universel Smartmount pour ® écrans plats de 32 à 50 po Modèles: ST650, ST650-S, ST650P, ST650P-S Ce produit est homologué UL. Il doit être installé par u installateur professionnel qualifié. Capacité de charge UL maximale: 175 lb (79kg) Caractéristiques : •...
- Page 20 Français AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les mises en garde contenues dans cette fiche d’installation. Pour toute question concernant les instructions ou les mises en garde, appelez le service à la clientèle de Peerless au 1-800-865-2112.
- Page 21 Français Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses. Liste des pièces Sécurité Sans sécurité Référence des Référence des Référence des Référence des Description Qté pièces noires pièces argent pièces noires pièces argent 201-1504 201-4504 201-1504 201-4504 AA plaque murale...
- Page 22 Français Fixations du support adaptateur avec sécurité Les fixations « sorted-for-you™ » ci-incluses ont été fabriquées spécialement pour votre produit et le paquet peut ne pas contenir tous les composants mentionnés ci-dessous. M4 x 12 mm (6) M5 x 12 mm (4) M6 x 12 mm (4) (510-1079) (520-1064)
- Page 23 Installation sur un mur à doubles montants en bois Français AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.
- Page 24 • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 3,4 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...
- Page 25 Installation des supports adaptateurs Français AVERTISSEMENT • Serrez les vis de manière à ce que les supports adaptateurs tiennent solidement en place. N’exercez pas une force excessive. Un serrage excessif peut endommager les vis, réduire considérablement leur capacité de support et, éventuellement, faire tomber les têtes de vis.
- Page 26 SUPPORT ADAPTATEUR (BB ou CC) Pour toute question, veuillez appeler le service à la clientèle de Peerless au 1-800-729-0307 Pour un écran à dos convexe ou concave Le Tableau de compatibilité avec l’écran permet de déterminer quelle fixation utiliser. Visitez www.peerlessmounts.com/2 pour obtenir un tableau de compatibilité complet pour ce support.
- Page 27 ISSUED: 11-21-07 SHEET #: 202-9255-2 02-22-08 Adresse de notre site internet : www.peerlessmounts.com Service clientèle : 1-800-729-0307 ou 708-865-8870 © 2007, Peerless Industries, Inc. All rights reserved. All other brand and product names are trademarks or registered trademarks of their respective owners.
