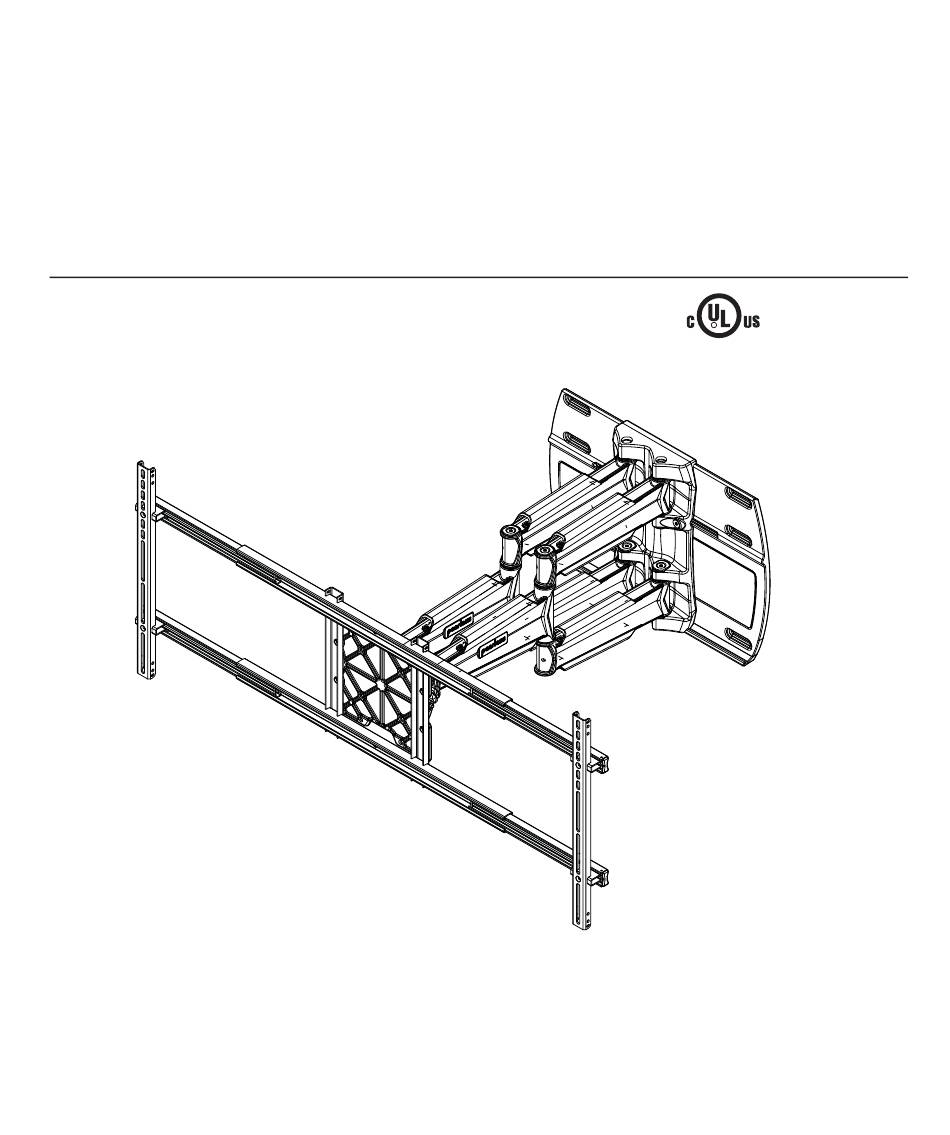

Installation and Assembly:
SmartMount
37" to 71" screens
Models: SA770PU, SA770PU-S, RTFPA71U,
RTFPA71US, RTFPA71UI
Features:
•
U-groove and U-cap system for clean and simple cable management
•
Up to 7.75" total horizontal adjustment for ideal screen positioning
•
+15°/-5° of easy one-touch tilt
•
Two knockouts for optimal electrical access
•
Three pivot points with up to 180° swivel
All manuals and user guides at all-guides.com
Articulating Flat Panel Wall Mounts for
®
2
Maximum UL Load Capacity:
This product is UL Listed.
It must be installed by a
qualified professional
R
installer.
200 lb (91 kg)
