2.3) Sujeción
Para efectuar el montaje correctamente, hay que comprobar los
siguientes puntos:
C
1) Distancia de la bisagra
desde borde columna
α
2) Ángulo de maniobra
3) Velocidad
4) Fuerza

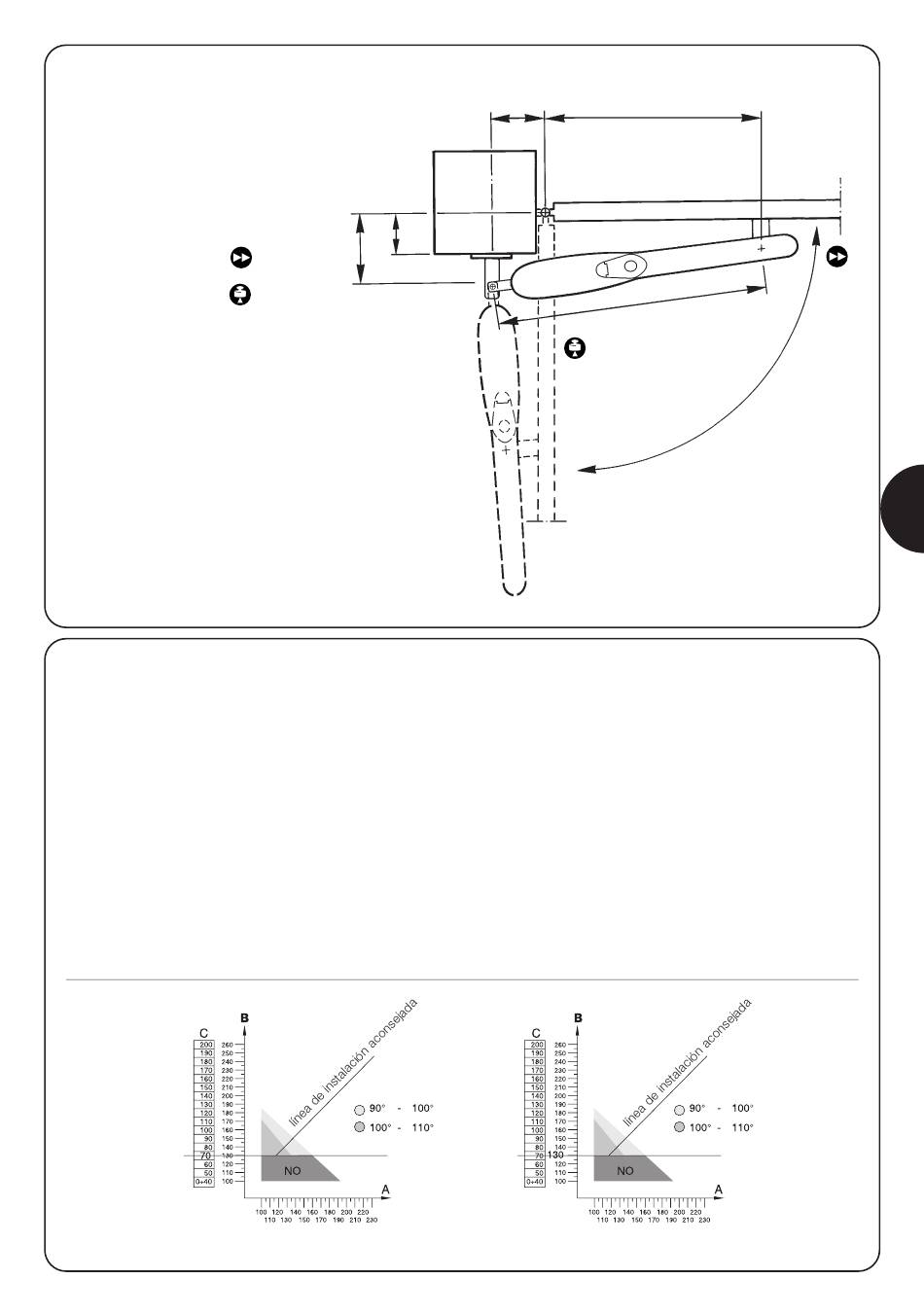

2.3.1) Posicionamiento del estribo trasero:

Las operaciones que se han de cumplir son:
1.1 Mida en el lugar el valor C (en el ejemplo 70 mm).
1.2 Individúe en el gráfico correspondiente al modelo MOBY que se
ha de instalar, el valor C y trace una línea horizontal (fig.8)
1.3 Individúe el valor "B mínimo" del gráfico con la línea horizontal
apenas trazada (en el ejemplo 130 mm fig.9), la zona de arriba
de dicha línea contiene los puntos válidos para la sujeción.
2 Existe una relación entre el ángulo de maniobra que puede
efectuar la puerta y las posiciones de sujeción (A y B), como
muestran los gráficos correspondientes a cada producto en
donde zonas de color diferentes representan los ángulos
máximos permitidos.
Ejemplo
Fig. 8
All manuals and user guides at all-guides.com
C
B
3 En el interior de la zona individuada, se recuerda que la fuerza
Línea horizontal
A E
D
Por ejemplo (fig.9), si se desea abrir la puerta 100° ÷ 110°, A y
B deben individuar un punto en el gráfico que pertenezca a la
zona de color correspondiente.
dada a la puerta y el tiempo de apertura y cierre, son
directamente proporcionales a los valores A y B, y que para un
funcionamiento lineal, dichos valores deben ser similares entre sí;
luego, siga la línea de instalación aconsejada.
Línea horizontal
Fig. 9
α
E
