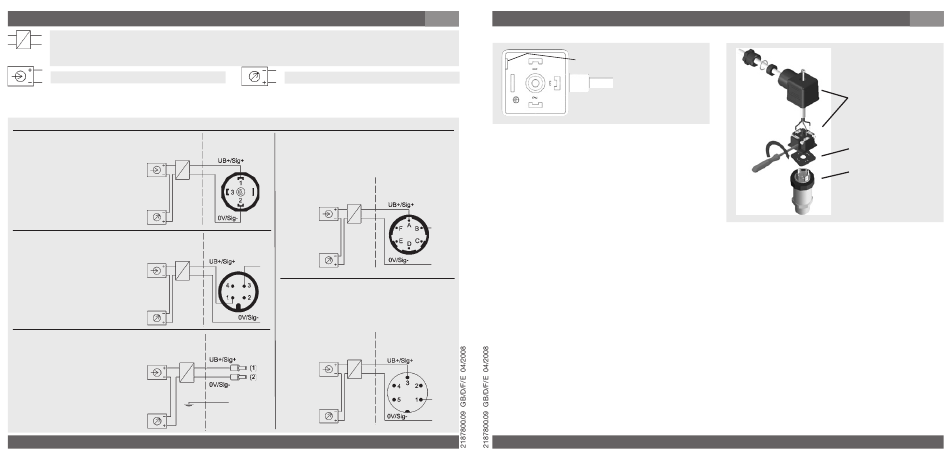

7. Inbetriebnahme, Betrieb
Mit einem Speisetrenner realisieren Sie die zwingend nötige galvanische Trennung
der Spannungs- und Stromversorgung zwischen Ex- und Nicht-Ex-Bereich und
stellen die sicherheitstechnischen Anschlussdaten sicher.
Spannungsversorgung
UB+/Sig+ Positiver Versorgungs- / Messanschluss
OV/Sig- Negativer Versorgungs- / Messanschluss
Winkelsteckverbinder,
Nicht Ex-
DIN EN 175301-803, Bereich
Form A
für Leitungsquerschnitt bis
max. 1,5 mm²,
Leitungsaußendurchmesser
6 bis 8 mm
IP 65
Bestellcode: A4
Rundsteckverbinder Nicht Ex-
M 12x1, Bereich
IP 67
Bestellcode: M4
Nicht Ex-
Kabelausgang mit 1,5 m
Bereich
Länge,
Leitungsquerschnitt
max. 0,5 mm ²,
AWG 20 mit Aderendhülsen,
Leitungsaußendurchmesser
6,8 mm
IP 67
Bestellcode: DL
6 WIKA Operating instructions/Betriebsanleitung/Mode d'emploi/Instrucciones de servicio IS-10, IS-11
Verbraucher
-Leiter
Ex-Bereich Bajonett-Stecker,
IP 67
Bestellcode: C6
Nicht Ex- Ex-Bereich
Bereich
Ex-Bereich
Steckverbinder M16x0,75
IP 65,
Bestellcode: B5
Nicht Ex- Ex-Bereich
Ex-Bereich
Bereich
braun
grün
Schirm
D
7. Inbetriebnahme, Betrieb
Montage des Winkelsteckverbinder nach DIN EN 17501-80
(D) Montageöffnung
1. Lösen Sie die Schraube (1).
2. Lösen Sie die Kabelverschraubung (2).
3. Ziehen Sie Winkelgehäuse (5)mit Klemm-
block (6) vom Gerät ab.
4. Hebeln Sie mit dem Schraubendreher in
die Montageöffnung (D), so dass Sie den
Klemmblock (6) aus dem Winkelgehäuse (5)
herausdrücken. Drücken Sie nicht den
Klemmblock (6) durch die Schraubenöffnung (1) bzw. Kabelverschraubung (2) heraus,
sonst beschädigen Sie die Dichtungen des Winkelgehäuses.
5. Wählen Sie den Leitungsaußendurchmesser passend zur Kabeldurchführung des Winkel
gehäuses. Schieben Sie das Kabel durch Kabelverschraubung (2), Ring (3), Dichtung (4)
und Winkelgehäuse (5).
6. Schließen Sie die Kabelenden entsprechend der Belegungszeichnung in den Anschluß
klemmen des Klemmblocks (6) an.
7. Drücken Sie das Winkelgehäuse (5) auf den Klemmblock (6).
8. Verschrauben Sie das Kabel mit der Kabelverschraubung (2). Achten Sie darauf, dass die
Dichtungen unbeschädigt sind und Kabelverschraubung und Dichtungen korrekt sitzen,
um die Schutzart zu gewährleisten.
9. Legen Sie die quadratische Flachdichtung über die Anschlußpins im Gehäuse.
10. Schieben Sie den Klemmblock (6) auf die Anschlußpins im Gehäuse.
11. Verschrauben Sie mit der Schraube (1) das Winkelgehäuse (5) mit dem Klemmblock (6) im
Gerät.
WIKA Operating instructions/Betriebsanleitung/Mode d'emploi/Instrucciones de servicio IS-10, IS-11
(1)
(2)
(3)
(5)
(4)
Leitungsstecker
(Buchse)
(6)
Dichtung
Griffring,
Gerätestecker(Stift),
Gehäuse mit
Druckanschluss
D
