Solution Solaire
1
2
DETAIL DESCRIPTION
3
+/- 5°
4
page
www.lumec.com

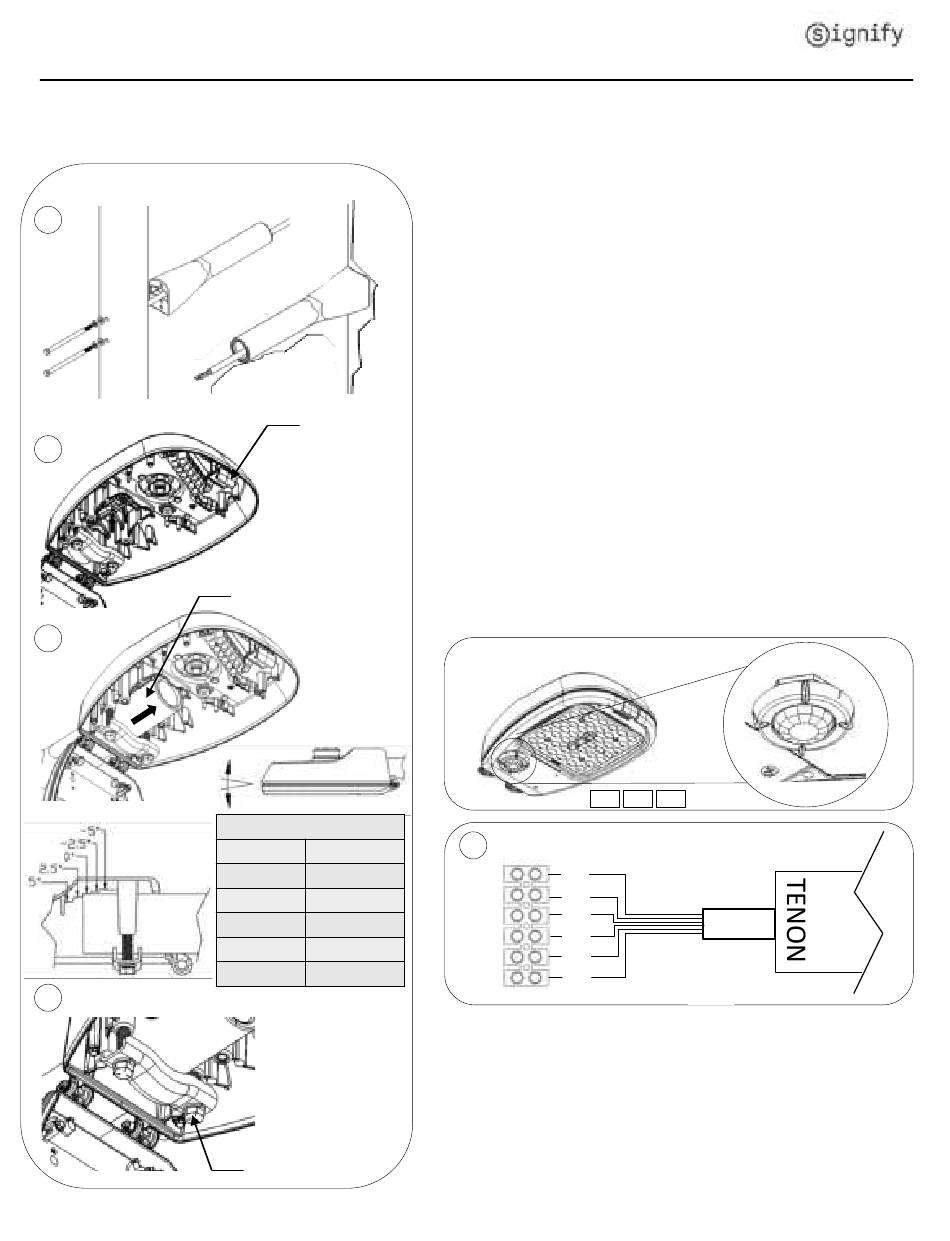

Instructions d'Installation
Loquet
Tenon
Pénétration du tenon
Angles
RPS-S
-5°
4''
-2.5°
4-1/2''
0°
4-7/8''
2.5°
5''
5°
5-1/2''
Boulon 3/8-16
Installation du luminaire RPS-SOL
1.
Installez le bras sur le poteau en y faisant passer le câble
SOOW. Fixez le bras avec des boulons (2) 3/8-16", des
rondelles de blocage et des rondelles. Serrez les boulons
au couple spécifié : 18 ft-lbs.
ATTENTION: COUPER L'ALIMENTATION ÉLECTRIQUE PENDANT
TOUS LES TRAVAUX D'INSTALLATION OU D'ENTRETIEN FAUTE DE
SUIVRE LA DOCUMENTATION D'INSTALLATION OU
L'UTILISATION DE CE PRODUIT AUTRE QUE POUR SON USAGE
PRÉVU ENTRAÎNERA L'ANNULATION DE LA GARANTIE.
2.
Tirez le loquet pour libérer la porte d'accès.
3.
Faites glisser le luminaire sur le tenon. Voir le tableau pour
la pénétration approximative. L'angle horizontal peut être
réglé par pas de 2,5°.
4.
Serrez uniformément tous les boulons 3/8-16 du collier.
Serrez les boulons à 11,25 ft-lbs. Le nombre de boulons
peut varier en fonction de la taille de l'appareil.
5.
Connectez les fils au bloc de jonction. Serrez les vis de
réglage entre 1,7 et 2 ft-lbs.
6.
Fermez la porte d'accès du luminaire une fois les
connexions terminées.
Capteur de mouvement (option)
24V
5
LED+
Rouge
LED-
Bleu
Orange
24V
Noir
M+
M-
Blanc
Vert
Ground
FCC Part 15 Class A Products FCC Markings
REMARQUE : Cet équipement a été testé et déclaré conforme aux limites d'un appareil
numérique de classe A, conformément à la partie 15 des règles de la FCC. Ces limites
sont conçues pour fournir une protection raisonnable contre les interférences nuisibles
lorsque l'équipement est utilisé dans un environnement commercial. Cet équipement
génère, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et
utilisé conformément au manuel d'instructions, peut causer des interférences nuisibles
aux communications radio. L'utilisation de cet équipement dans une zone résidentielle
est susceptible de provoquer des interférences nuisibles, auquel cas l'utilisateur devra
corriger ces interférences à ses propres frais.
CAN ICES-005 (A) / NMB-005 (A)
M-
M+
SOOW
12NCs-Rx
