Instructions d'Installation
S
6.

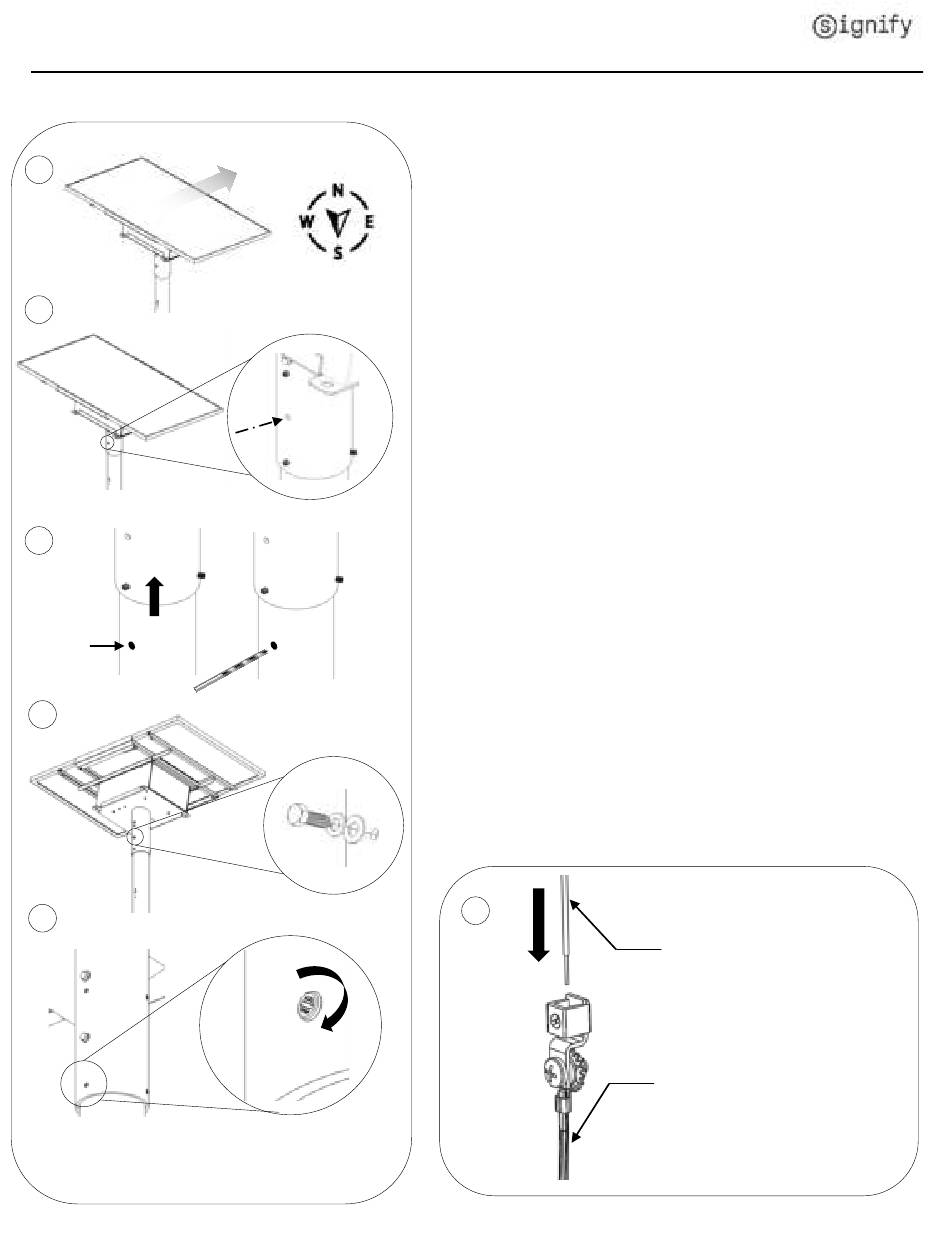

À l'aide d'une boussole, orientez la face du panneau
solaire vers le sud.
7.
Une fois le système aligné dans l'orientation souhaitée,
faites une marque sur le poteau à l'emplacement du
boulon de verrouillage.
8.
Soulevez légèrement le système solaire pour dégager la
marque et percez un trou de 1/2" à la marque.
9.
Installez le système solaire sur le poteau et fixez-le avec le
boulon de blocage 3/8-16, 1'', la rondelle de blocage et la
rondelle. Serrez le boulon au couple spécifié : 11,6 ft-lbs.
10.
Serrez les vis de pression (6) 3/8-16, 1/2'' au couple
spécifié : 18 ft-lbs.
11.
Connectez le fils de la mise à la terre principale à la cosse
de la mise à la terre à la base du poteau.
12.
L'entrepreneur doit fournir et installer une tige de mise à
la terre conformément à l'article 250.52 (A)(5) du code
électrique national (NEC) ou à l'agence locale de
réglementation des applications. Ensuite, compléter la
connexion entre la tige et la cosse de terre.
ATTENTION : Ne mettez jamais le produit sous tension sans
vous assurez qu'il est bien mis à la terre.
