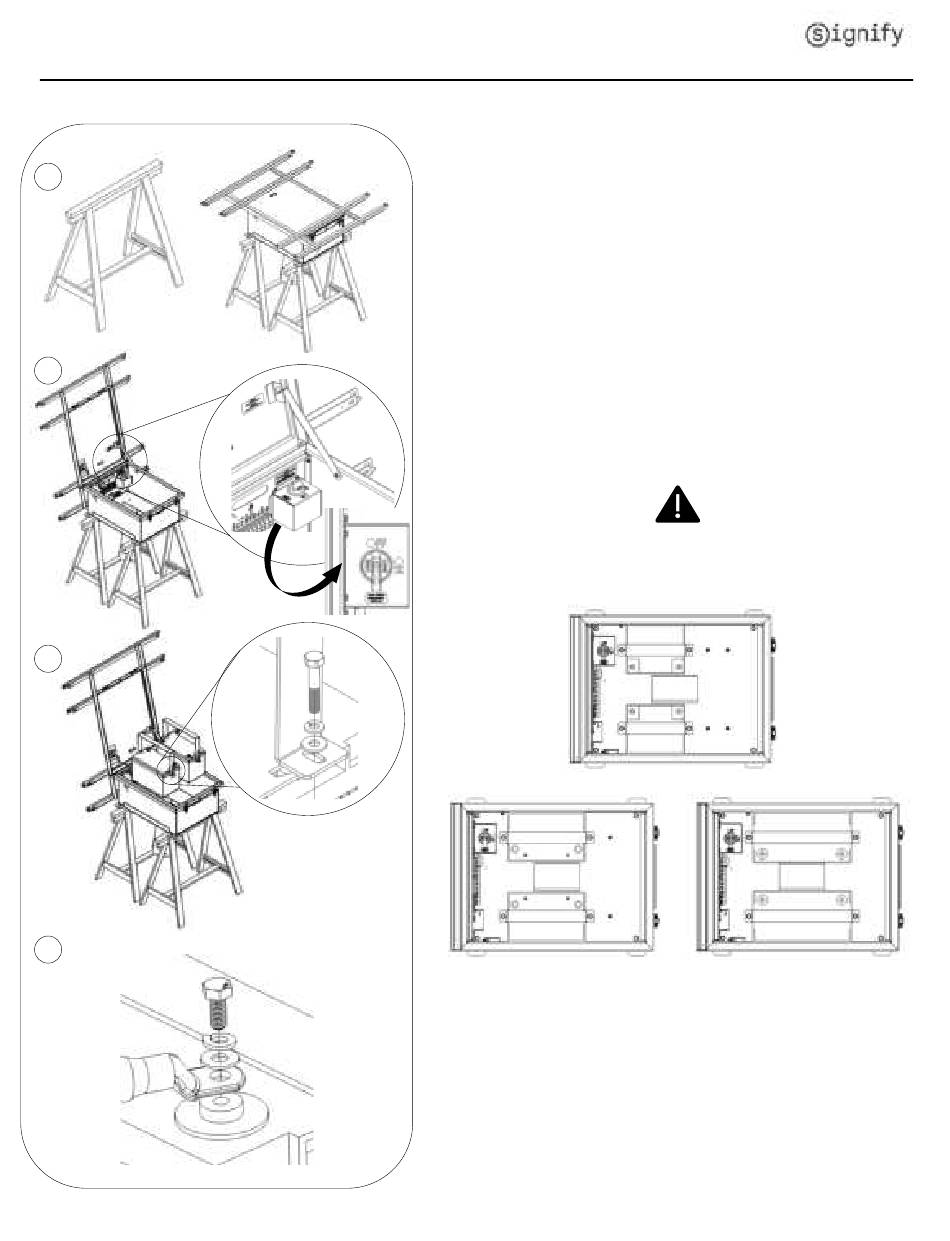

Instructions d'Installation
Assemblage du boîtier et du panneau solaire
ATTENTION : Veuillez manipuler les piles avec précaution pour
éviter de les endommager. (poignées sur certains modèles)
1.
Avant de commencer l'assemblage du boîtier à batteries,
prévoyez une surface de travail appropriée pour poser le
boîtier à batteries à plat. Exemple : utiliser deux chevalets.
2.
Après avoir posé le boîtier à plat et de manière stable,
ouvrez la porte et sécurisez-la avec le bras de sécurité.
Assurez-vous que l'interrupteur principal est sur ''OFF''
avant de commencer l'assemblage.
3.
Positionnez les batteries comme indiqué ci-dessous et
fixez-les à l'aide des supports et du matériel fournis (4)
boulons en acier inoxydable 1/4-20 X 1,5'', (4) rondelles de
blocage, (4) rondelles plates Couple recommandé : 3.2 ft-
lbs.
ATTENTION Évitez les dommages causés par un couple excessif
Ne pas trop serrer les écrous et les boulons
70Ah
+
-
REMARQUE : Il est important de placer les batteries de
manière à ce que les pôles se fassent face.
4.
Conformément au schéma électrique, connectez les câbles
de la batterie aux bornes M6 de la batterie
(positif/négatif) avec (2) boulons M6, rondelles de blocage
et rondelles. Couple de serrage recommandé : 3,2 ft-lbs.
Une fois les câbles connectés, assurez-vous que les (2)
couvercles des bornes positives protègent les bornes pour
éviter les courts-circuits.
40Ah
-
+
-
+
-
+
-
+
12NCs-Rx
100Ah
-
+
