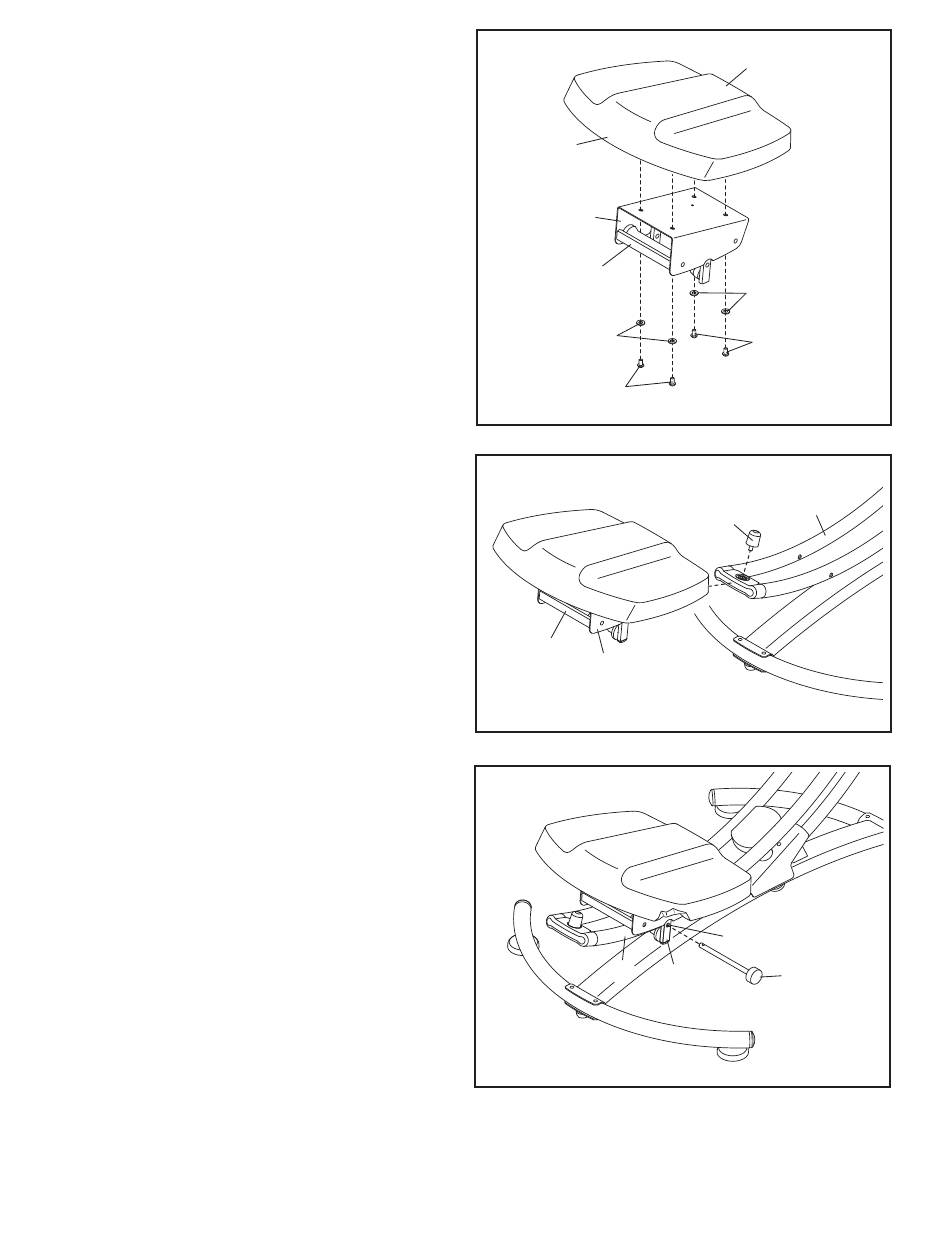

5. Orientez le Cale-Genoux (7) et le Porte-
Rouleaux (6) tel qu'il est indiqué.
Fixez le Cale-Genoux (7) au Porte-Rouleaux (6)
à lʼaide de quatre Vis en Bouton de M6 x 15mm
(28) et quatre Rondelles de M6 (35).
6. Orientez le Porte-Rouleaux (6) tel qu'il est
indiqué. Glissez le Porte-Rouleaux sur Cadre
de Pivot (3).
Vissez la Butée de Porte-Rouleaux (16) dans le
Cadre de Pivot (3).
7. Déplacez le Porte-Rouleaux (6) jusqu'à la posi-
tion indiquée et alignez l'orifice indiqué du
Porte-Rouleaux sur l'orifice correspondant (non
illustré) du Cadre de Pivot (3).
Introduisez la Goupille (27) dans le Porte-
Rouleaux (6) et le Cadre de Pivot (3).
8. Vérifiez que toutes les pièces sont correctement serrées avant d'utiliser votre exerciseur pour
abdominaux. Remarque : Il est possible quʼil reste des pièces excédentaires une fois lʼassemblage terminé.
5
Extrémité
Large
6
Barre
Soudée
35
28
6
Barre
6
Soudée
7
3
8
7
35
28
3
16
Orifice
6
27
