1.
Pour faciliter l'assemblage, lisez les
informations de la page 5 avant de
commencer.

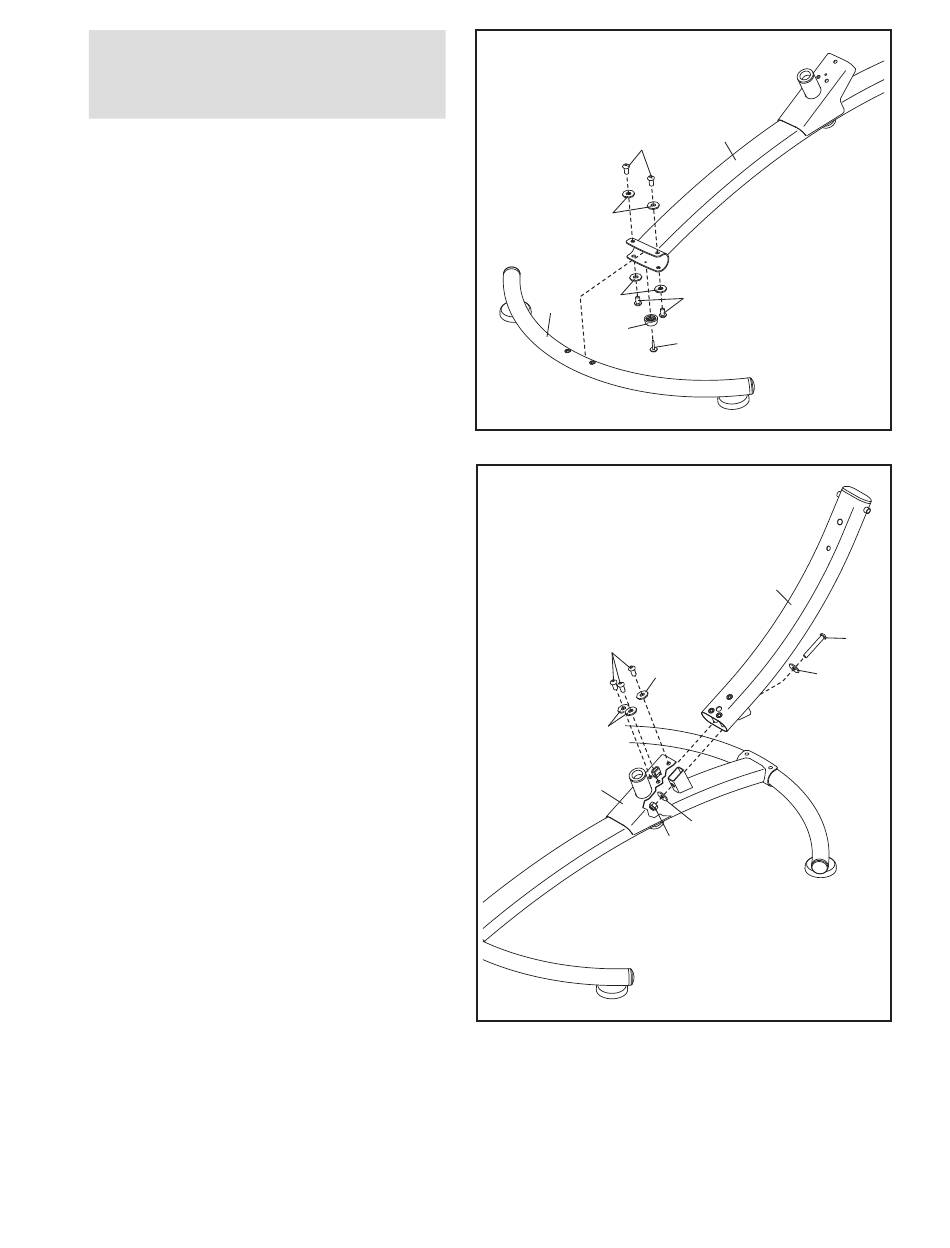

Fixez une Base (2) au Cadre (1) à lʼaide de
quatre Vis en Bouton de M8 x 15mm (29) et
quatre Rondelles de M8 (34). Conseil : vissez
toutes les Vis en Bouton de quelques tours
avant de les serrer complètement.
Puis, fixez le Pied du Cadre (11) au dessous du
Cadre (1) à l'aide d'une Vis à Collerette de M4 x
16mm (48).
Fixez l'autre Base (non illustrée) et l'autre
Pied du Cadre (non illustré) de la même
manière.
2. Enfoncez le Montant (4) dans le Cadre (1).
Fixez le Montant (4) à l'aide de trois Vis en
Bouton de M8 x 15mm (29) et trois Rondelles
de M8 (34). Ne serrez pas les Vis en Bouton
à ce moment.
Fixez définitivement le Montant (4) à l'aide d'un
Boulon en Bouton de M8 x 55mm (47), deux
Rondelles de M8 (34) et d'un Écrou de Blocage
de M8 (46).
Serrez fermement les trois Vis en Bouton de
M8 x 15mm (29) et l'Écrou de Blocage de M8
(46).
1
29
34
34
2
11
2
29
34
1
6
1
29
48
4
34
34
34
46
47
