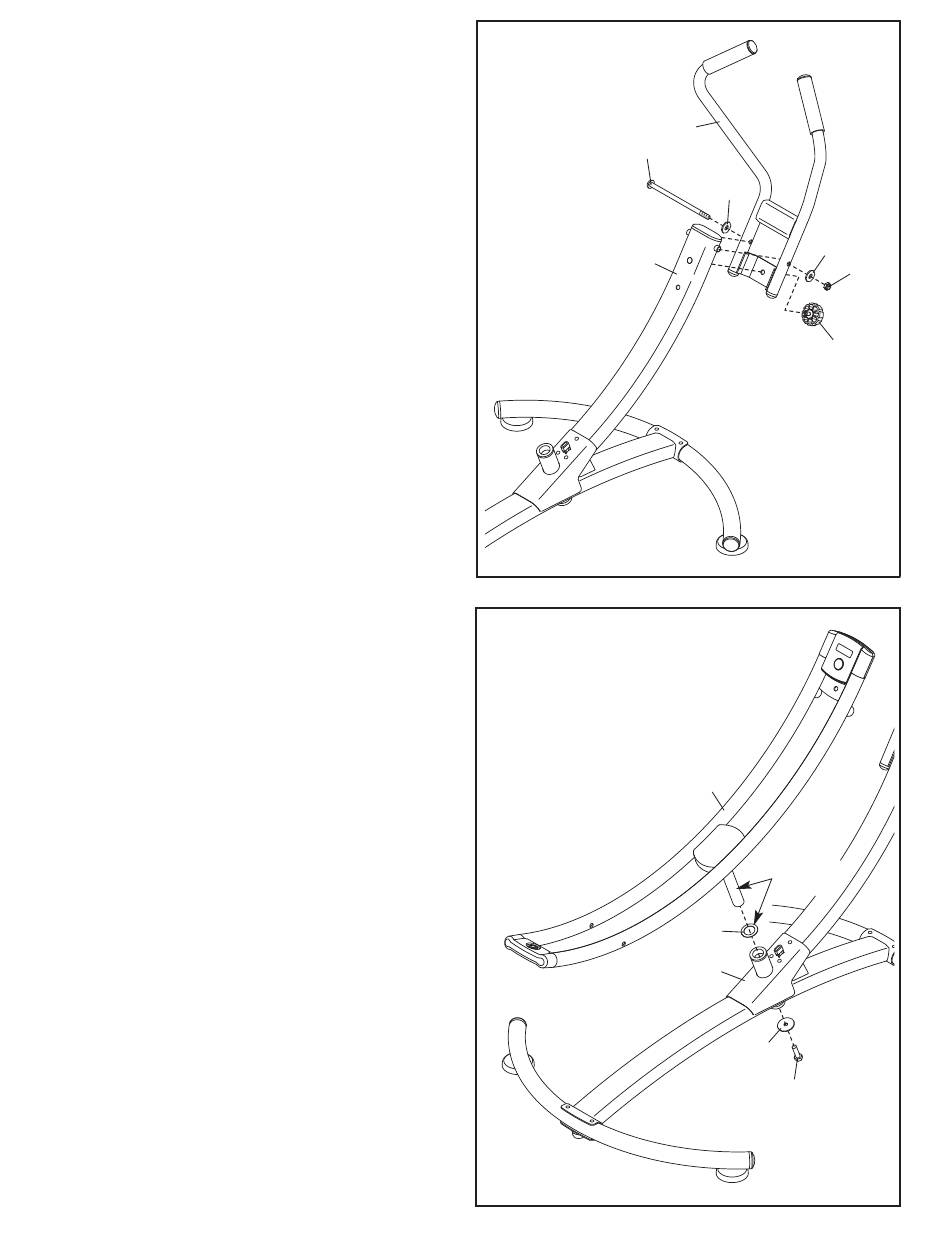

3. Fixez le Guidon (5) au Montant (4) à l'aide d'un
Boulon en Bouton de M10 x 157mm (30), deux
Rondelles Courbées de M10 (39) et d'un Écrou
de Blocage de M10 (38).
Conseil : il sera peut-être utile dʼutiliser une
clé hexagonale pour tourner le Boulon en
Bouton de M10 x 157mm (30) alors que vous
lʼenfoncez dans le Guidon (5) et le Montant
(4).
Bloquez le Guidon (5) à l'aide du Bouton du
Guidon (37).
4. En utilisant un sac en plastique pour maintenir
votre main propre, appliquez une petite quantité
de la graisse incluse aux deux faces d'une
Rondelle de Pivot (43) et à l'axe du Cadre de
Pivot (3).
Glissez la Rondelle de Pivot (43) sur l'axe du
Cadre de Pivot (3). Ensuite, insérez le Cadre de
Pivot dans le Cadre (1).
Fixez le Cadre de Pivot (3) à l'aide d'une Vis en
Bouton de M8 x 15mm (29) et d'une Grande
Rondelle (41). Ne serrez pas la Vis en Bouton
à l'excès ; le Cadre de Pivot doit pivoter
librement.
