ASSEMBLAGE
Lʼassemblage requiert deux personnes. Placez toutes les pièces de lʼexerciseur pour abdominaux sur une
surface dégagée et retirez tous les emballages. Ne jetez pas les emballages avant la fin de lʼassemblage.
En plus de la ou des clés hexagonales incluses, l'assemblage requiert un tournevis à pointe
cruciforme

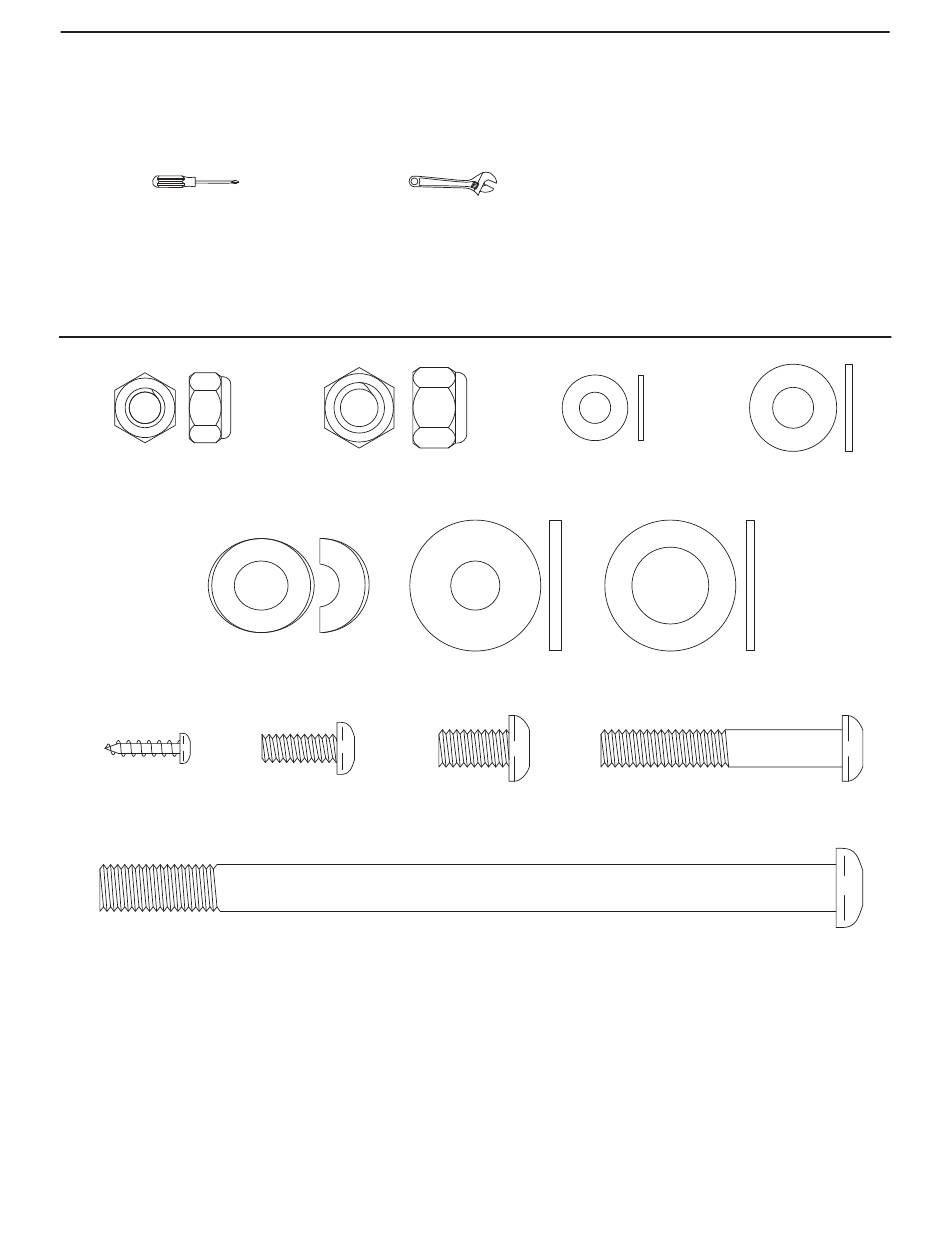

Alors que vous assemblez l'exerciseur pour abdominaux, utilisez les schémas ci-dessous pour identifiez les
pièces de lʼassemblage. Le nombre entre parenthèses sous chaque schéma est le numéro de la pièce sur la
LISTE DES PIÈCES vers la fin du manuel. Le nombre après les parenthèses est la quantité nécessaire à
lʼassemblage. Remarque : certaines petites pièces ont peut-être été assemblées. Pour éviter d'endomma-
ger les pièces, nʼutilisez pas dʼoutils électriques lors de lʼassemblage.
Écrou de
Blocage de M8
(46)–1
Rondelle Courbée de
Vis à Collerette de
M4 x 16mm (48)–2
M6 x 15mm (28)–4
et une clé à molette
Écrou de
Blocage de
M10 (38)–1
M10 (39)–2
Vis en Bouton de
Vis en Bouton de
M8 x 15mm (29)–12
Boulon en Bouton M10 x 157mm (30)–1
.
Rondelle de
M6 (35)–4
Grande Rondelle
(41)–1
5
Rondelle de M8
(34)–13
Rondelle de
Pivot (43)–1
Boulon en Bouton de
M8 x 55mm (47)–1
