CAUSA ALLARME
Lampeggerà la misura della resistenza letta ed il
display si colorerà di rosso/giallo intermittenti.
Allarme per valore
resistenza inferiore alla
soglia d'allarme
impostata
Allarme per tensione
superiore alla soglia di
massima tensione
UMAX.
Comparirà il messaggio lampeggiante TEMP
Lo strumento ha
raggiunto una
temperatura interna
eccessiva
DESCRIZIONE
PSW = Impostazione password
RAL= Soglia di intervento di allarme
per la resistenza di isolamento
RF= Soglia di intervento di FAULT
per la resistenza di isolamento
R3= Funzione del terzo relè
FLOG= Stato a riposo (diseccitato)
del relè di Fault
RST= Modalità di reset dopo allarme
di fault
COL= Colore di sfondo del display in
assenza allarmi
EXP= Presenza di espansione per
reti fino 1000 V
°C= Soglia di allarme per la NTC
interna
All manuals and user guides at all-guides.com

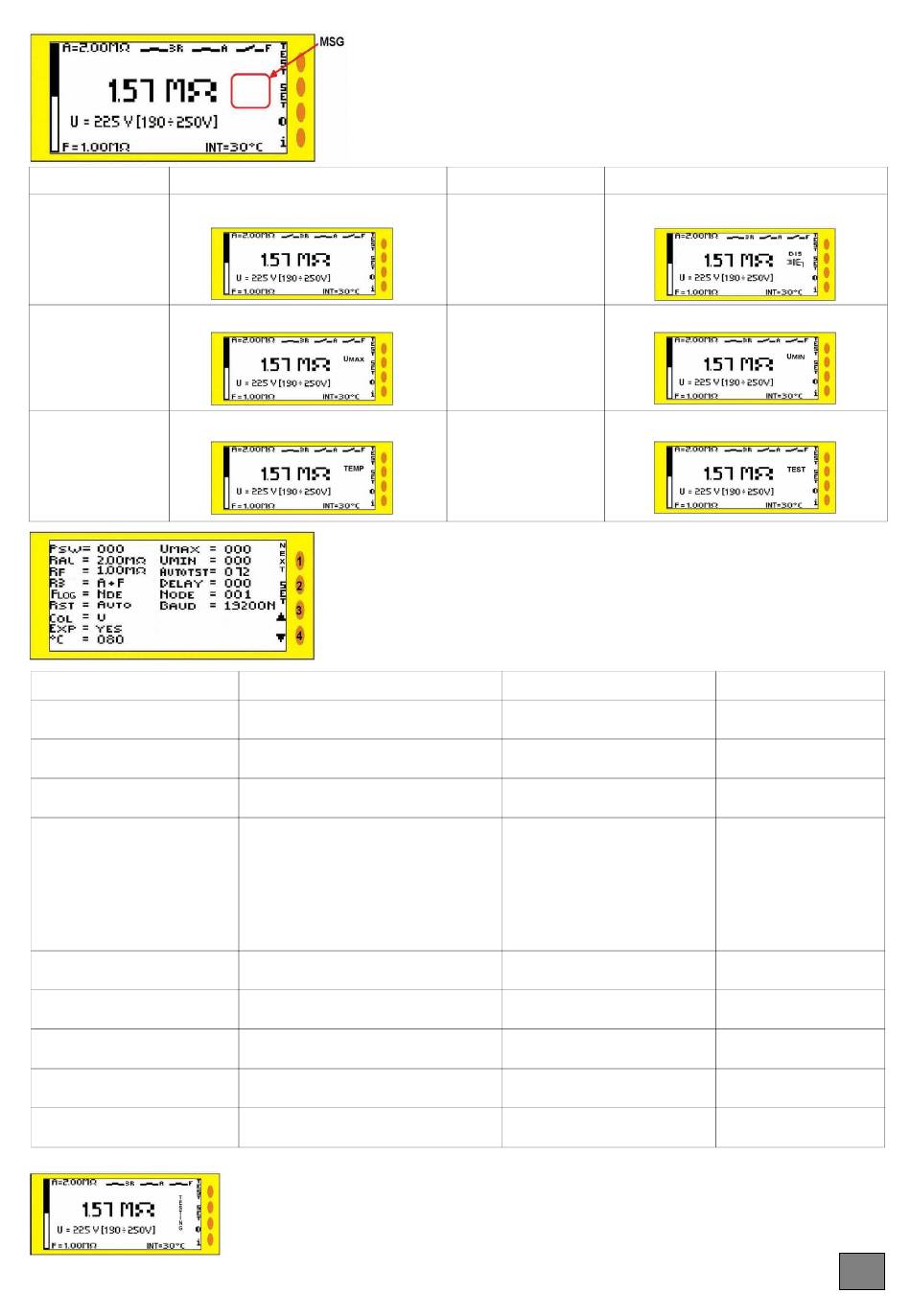

Lo strumento è in grado di segnalare diversi tipi di allarme. In caso di allarme generico il
display si colora di giallo, il terzo relè (3R), se coerentemente impostato, interviene e la
causa dell'allarme viene segnalata o tramite un messaggio (nella MSG area della figura a
sinistra) nella zona apposita o attraverso il lampeggio della grandezza che ne è la causa.
Se la resistenza scende al di sotto della soglia di allarme il display si colora di giallo/rosso
intermittente ed interviene il relè di allarme (A) (ed eventualemente anche il terzo relè, se
impostato). Se la resistenza scende sotto la soglia di fault, il display si colorerà di rosso
fisso ed interverrà il relativo relè di FAULT (F). Segue la descrizione dei singoli allarmi.
DESCRIZIONE
Lampeggerà la scritta UMAX
(temperatura)
MODALITA' DI SETUP
Premendo per almeno 3 secondi il tasto SET, il display si colora di azzurro e si accede al menù
di SETUP. In Setup i tasti hanno il seguente significato:
1: premere NEXT per scorrere e selezionare i parametri da impostare in modo ciclico.
2: Premere SET per almeno 3 secondi per uscire dalla funzione SETUP salvando le modifiche;
dopo 1 minuto di inattività nello stato di SETUP lo strumento tornerà automaticamente in lettura
misure, senza salvare le modifiche dei parametri.
3 e 4: Premere i pulsanti per aumentare o diminuire il valore del parametro selezionato.
RANGE [DEFAULT]
000 ÷ 999
[default: 000]
5kΩ ÷ 2MΩ
[default: 200kΩ]
5kΩ ÷ 2MΩ
[default: 50kΩ]
A+F: scatta se o A o F scattano
D: scatta quando interviene un allarme
diagnostico generico (temperatura, tensione o
discconnessione trasformatore)
T: scatta solo per allarme temperatura
U: scatta solo per allarme tensione
DIS: scatta solo per allarme di disconnessione
trasformatore
[default: A+F]
N.DE. N.E
. [default: N.DE]
MAN/AUTO
[default: AUTO]
G=verde B= blu W= bianco L= Lilla N=
nessuno [default: G]
Yes/No
[default: No]
0 ÷ 90°C
[default: 0]
La funzione TEST monitora il corretto funzionamento dello strumento. Dopo aver premuto il tasto di TEST, lo
strumento attiverà tale funzione mostrando sul display la scritta lampeggiante "TESTING". Lo strumento
simulerà internamente la presenza di una resistenza di dispersione; si avrà quindi lo scatto del relè di Alarm (ed
eventualmente del terzo relè se impostato opportunamente) e il display diventerà giallo per qualche istante e
successivamente si avrà lo scatto del relè di Fault (il display diventerà rosso). Alla fine del TEST, se lo
strumento è impostato in modalità reset automatico, si riporterà nelle condizioni di vigilanza e normale
funzionamento .
ALLARMI
CAUSA ALLARME
Disconnessione del
collegamento di misura al
trasformatore.
Allarme per tensione
inferiore alla soglia di
minima tensione
UMIN.
Lo strumento ha eseguito
il test automatico
programmato ed lo ha
fallito
DESCRIZIONE
UMAX= Livello di sovra tensione per
l'allarme sulla tensione di linea
UMIN= Livello di sotto tensione per
l'allarme sulla tensione di linea
AUTOTEST=
effettuare un autotest
DELAY= ritardo in secondi per scatto
Fault
NODE= Numero nodo RS485
BAUD= Velocità com. seriale e bit
parità (N=nessuna, E=pari, O=dispari)
FUNZIONE TEST
DESCRIZIONE
Comparirà il messaggio lampeggiante DIS
(disconnessione) e il simbolo del trasformatore.
Lampeggerà la scritta UMIN
Comparirà il messaggio lampeggiante TEST
RANGE [DEFAULT]
[default: 257]
[default: 203]
Tempo
entro
cui
0 ÷ 9999Sec
4800-9600-19200-38400 bps
[default: 19200 N]
0 ÷ 700V
0 ÷ 700V
0 ÷ 72H
[default: 0]
[default: 0]
1 ÷ 247
[default: 1]
