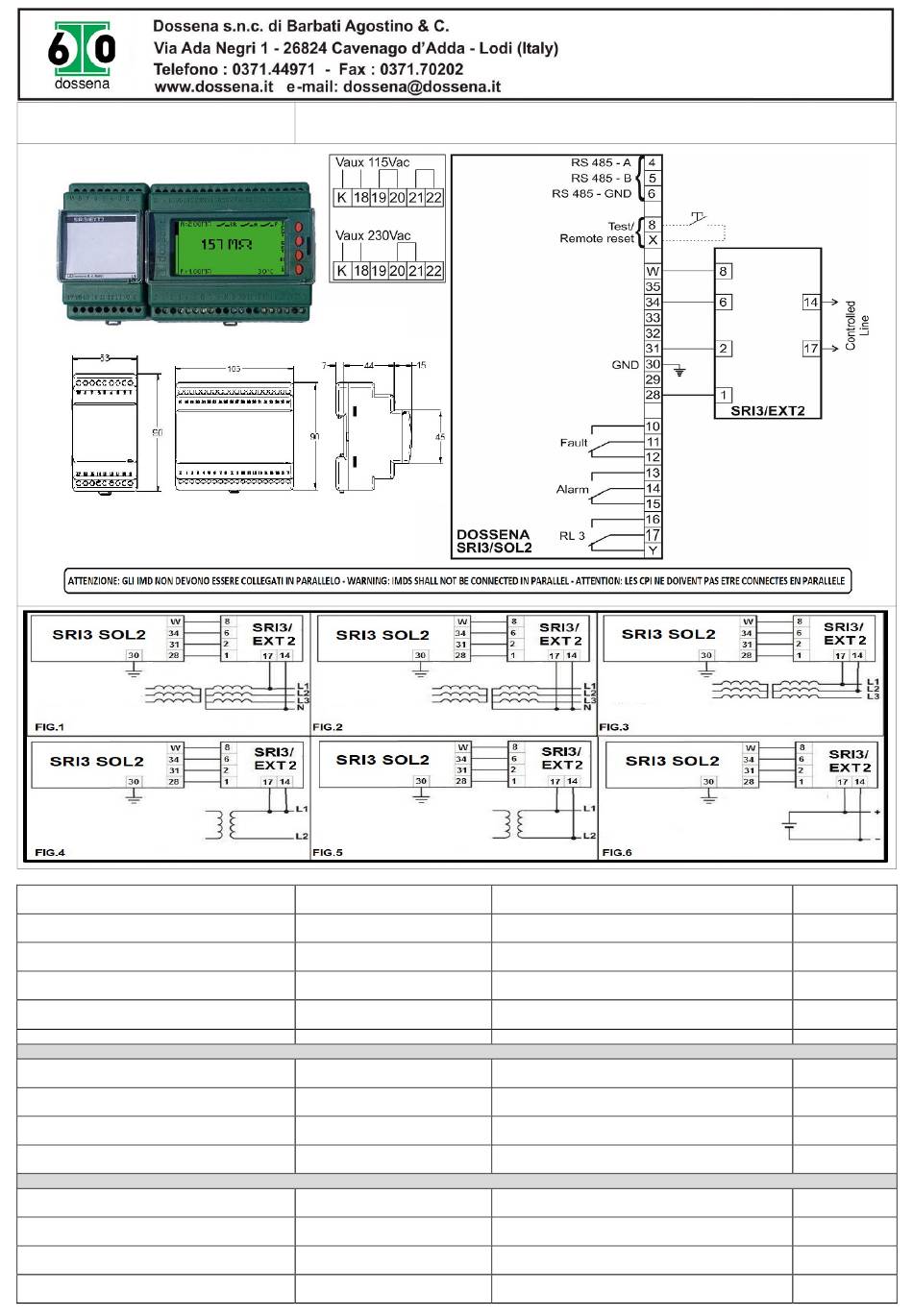

SRI3/SOL2
MU 1244 R
CARATTERISTICHE TECNICHE- TECHNICAL FEATURES- CARACTÉRISTIQUES TECHNIQUES
Un Tensione nominale- Nominal Voltage- Tension nominal
Sistema di distribuzione- Distribution System- Système de
distribution
Tipo di IMD- IMD type- Types de CPI
Grado protezione frontale- Front panel protection degree-
degré de protection avant
Norme di Riferimento- Reference Standard- Norme de
Référence
Massima altitudine- Maximum altitude
Ran (Valore di Risposta- Response value- Valeur de
Réponse)
Tan (Tempo di risposta- Response time- Temps de réponse)
Ufg: Massima tensione estranea in CC- Max extraneous DC
voltage - Tension étrangère maximale en CC
Ri – Zi @50 Hz (Resistenza/Impedenza interna- Internal
resistance/Impedance- Résistance/impédance interne)
Precisione misura temperatura- temperature measure
accuracy- Précision de la mesure
Precisione misura tensione- voltage measure accuracy-
Précision de la mesure de tension
Contatti uscita- Output contacts- Contacts de sortie
Isolamento seriale- serial line insulation- isolation de la
ligne série
.10
EV
AC/DC 0 ÷ 1000V
DC
0 ÷ 1500V
IT
AC/DC PV IMD
IP40
IEC 61557-8
IEC 61326-2-4
2000m
Misura dell'Isolamento- Insulation measure- Mesure de l'isolement
500Ω ÷ 2MΩ
≤10sec (@Cdisp=1μF in ca/ac)
≤100sec (@Cdisp=1μF in cc/dc & Ufg >0)
≤1150V
≥200KΩ
Altre caratteristiche- Other features - Autres fonctionnalités
±3°C
±5%
3 NO-C-NC 250Vca/ac 5A (P.F.= 1)/
30Vcc/dc
<1kV @50Hz
Us: Tensione Ausiliaria- Aux power supply- Tension auxiliaire
Potenza consumata– Consumed power- Puissance Consommée
Categoria sovratensione- Overvoltage category-
Grado inquinamento- Pollution degree-
Grado protezione morsetti- Terminals protection degree- degré
de protection terminaux
Temperatura di funzionamento/stoccaggio- Working/storage
temperature- Température de fonctionnement/ de stockage
Sezione massima terminali- Max terminal section-
Rf: resistenze misurabili- measurable resistance- résistance
mesurables
Incertezza Relativa- Relative uncertainty- Incertitude relative
Max capacità di dispersione- Max dispersion capacity- Max
capacité de dispersion
Um: Tensione di misura- Measuring voltage- Tension de mesure
Im: Corrente di misura- Measuring current - Courant de mesure
Range di misura temperatura- Temperature measure Range-
Plage de mesure
Tempo risposta allarme- Alarm response time- Temps de
réponse pour alarme
Interfaccia seriale- Serial line- Interface Série
Terminazione linea seriale- serial line termination- terminaison
de ligne série
Codice Ordinazione/ Order Code:
9SRI3/SOL2 – 9SRI3/SOL2RS485
115/230Vac(50/60Hz)
<4VA
CAT II
2
IP20
-10 ÷ 55°C/
-20 ÷ 80°C
2,5mm²
400Ω ÷ 10MΩ
±2kΩ (400Ω ÷ 20kΩ)
±10% (20kΩ ÷ 2MΩ)
≤100μF
≤24V
≤250uA
-10 ÷ 110°C
~ 5sec
RS485 Modbus RTU
~ 120Ω
