Descrizione e principio di funzionamento
l sorvegliatori d'isolamento SRI3/I2 consentono di monitorare continuamente lo stato delle reti con neutro isolato da terra (sistemi IT). Gli strumenti
sono in grado di rilevare i difetti di isolamento dovuti alla componente resistiva, anche in presenza di tensioni continue parassite. I dispositivi
offrono due livelli differenziati di segnalazione. La misura di resistenza di isolamento viene effettuata mediante l'applicazione di una tensione
alternata con ampiezza minore di 24Vp-p (conformemente alla IEC61557-8) a frequenza variabile auto-adattante. NOTA: In presenza di forti
disturbi o discontinuità nell'impianto, sul display dello strumento il valore della resistenza d'isolamento potrebbe lampeggiare o essere sostituito
dalla scritta "EVAL"ad indicare che tale valore è da considerarsi oggetto di verifica. A verifica ultimata il valore della resistenza tornerà fisso.
Prescrizioni di installazione e sicurezza
Tutte le operazioni di installazione e manutenzione devono essere eseguite da personale qualificato, in assenza di tensione ed in totale regime di
sicurezza elettrica, nel rispetto delle normative vigenti. Vedere le figure in prima pagina FIG3 e FIG4 per la corretta installazione.
- Prima di alimentare l'apparecchiatura verificare di aver eseguito correttamente tutti i collegamenti necessari.
- La sezione dei conduttori deve essere compresa tra 1,5 e 2,5 mm², fatta eccezzione quelli relativi all'interfaccia seriale.
- Nel caso in cui si utilizzi congiuntamente al sorvegliatore l'espansione SRI3/EXT2 essa deve essere obbligatoriamente posizionata a
sinistra del sorvegliatore.
Tensione nominale Un
Sistema di distribuzione - Tipo di IMD
Norme di Riferimento
Temperatura di funzionamento
Massima altitudine
Ran (Valore di Risposta)
Tan in ca (Tempo di risposta)
Tan in cc o in cc+ca con Ufg >0
Massima tensione estranea in CC Ufg
Ri
–
Zi
(Resistenza-
Impedenza
interna a 50 Hz)
Precisione misura temperatura
Valori di soglia predisponibili
Range minima/massima tensione
Numero dei contatti in uscita
Tipo di Interfaccia seriale
Resistenza
di
terminazione
seriale
All manuals and user guides at all-guides.com
CARATTERISTICHE TECNICHE
AC/DC
0 – 500V
DC
0 - 700V
IT - AC/DC IMD
IEC 61557-8
IEC 61326-2-4
-10 ÷ 50°C
2000m
Misura dell'Isolamento
5KΩ ÷ 2MΩ
≤10sec (con C disp =1μF)
100sec (con C disp =1μF)
<575Vcc
≥200KΩ
Misura della Temperatura interna e della Tensione di rete
3°C
50 ÷ 90°C
0 ÷ 700V
n°3 (NA-C-NC)
RS485 Modbus RTU
linea
~ 120Ω

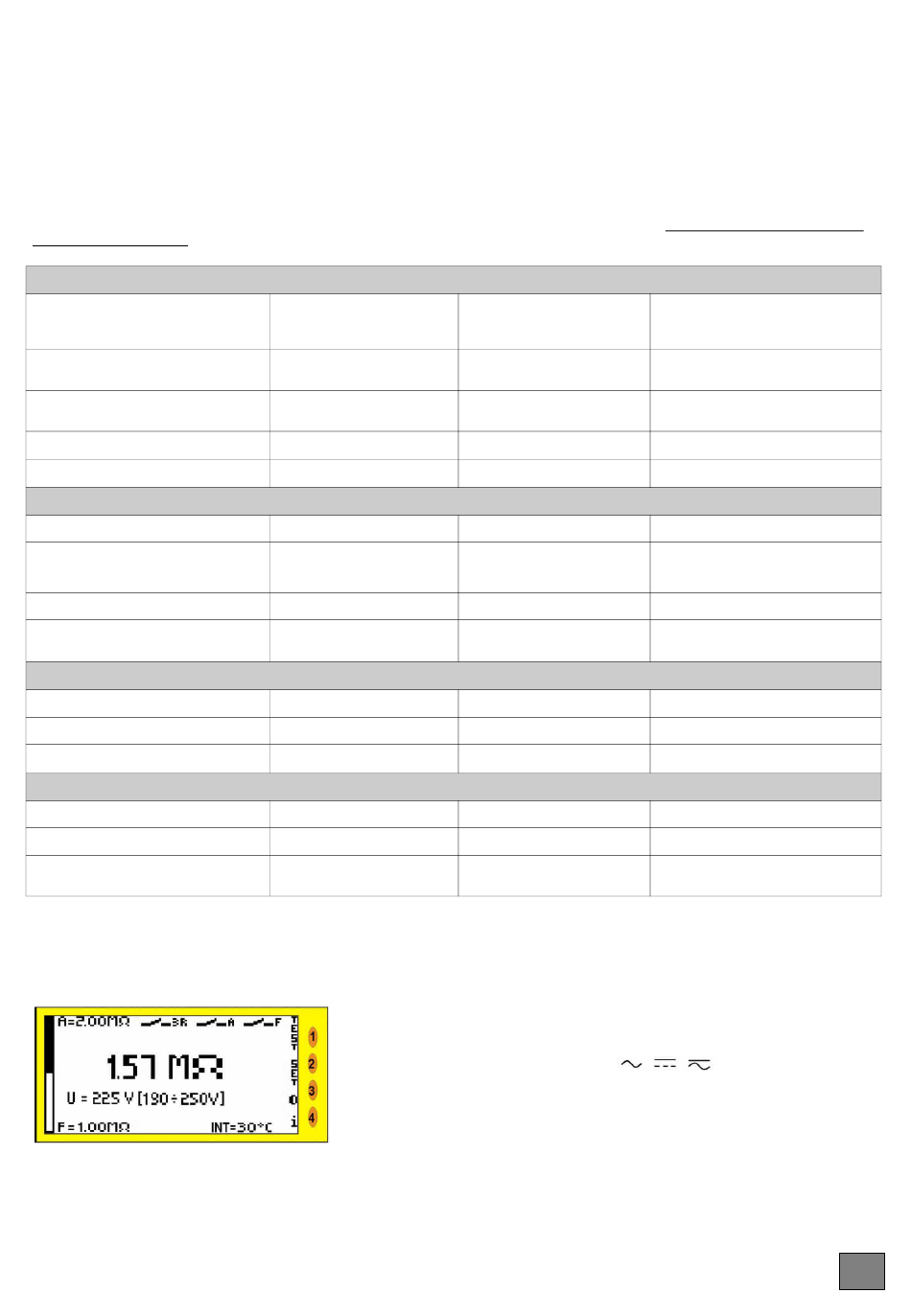

STATO DI VIGILANZA
Quando lo strumento si trova nel normale stato di misura e vigilanza, vengono
costantemente visualizzati sul display verde i seguenti parametri:
- Resistenza di isolamento (Ran)
- Tensione di linea (solo se le soglie di allarme sono diverse da zero)
- Simbolo del tipo di tensione di linea rilevata
- Temperatura interna in °C (solo se la soglia di allarme termico è diversa da zero)
- Rappresentazione grafica ad istogramma della resistenza di isolamento quando
compresa tra le 2 soglie impostate di allarme e fault
- Stato dei contatti dello strumento
- Significato dei tasti a lato display. In particolare:
1: TEST - premere per eseguire il test
2: SET - premere per almeno 3 secondi per entrare /uscire dal SETUP
3: premere per regolare il contrasto
4: i - premere per informazioni prodotto
Tensione Ausiliaria Us
Potenza consumata
Categoria sovratensione
Grado inquinamento
Grado protezione
Temperatura di stoccaggio
Sezione massima terminali
Rf resistenze misurabili
Incertezza Relativa
Max capacità di dispersione
Tensione di misura Um
Corrente di misura Im
Range di misura
Tempo risposta allarme
Precisione misura tensione
Interfacce
Portata contatti in uscita
Isolamento galvanico seriale
115/230Vac(50/60Hz) (per SRI3/I2)
24/60Vcc (per SRI3/I2CC)
<10VA
CAT II
2
IP40 (frontale)
IP20 (morsetti)
-20 ÷ 80°C
2,5mm²
1KΩ ÷ 10MΩ
2kΩ (1kΩ 20kΩ)
10% (20kΩ 2MΩ)
≤100μF
≤24V
≤250uA
-10 ÷ 110°C
~ 5sec
±5%
250Vca- 5A PF=1
<1kV @50Hz
IT
