CAUSES ALARMS
La mesure de la résistance lue clignotera et le
Alarme pour valeur de
résistance inférieure au
seuil d'alarme défini
Alarme pour tension
au-dessus du seuil de
tension maximum
UMAX
Sera visualisé le message clignotant TEMP
L'instrument a atteint
une température
interne excessive
Description paramètre
PSW =Programmation mot de passe
RAL= Seuil d'alarme pour la
résistance d'isolement
RF= Seuil d' intervention de FAULT
pour la résistance d'isolement
R3= function of 3 relais
FLOG= Etat au repos (désexcité) du
relais de Fault
RST= Mode de réarmement après
alarme de défaut
COL= Couleur de fond d'écran sans
alarmes
EXP= Présence d'expansion pour
les réseaux jusqu'à 1000 V
°C=
Seuil
d'alarme
pour
température de NTC interne
All manuals and user guides at all-guides.com

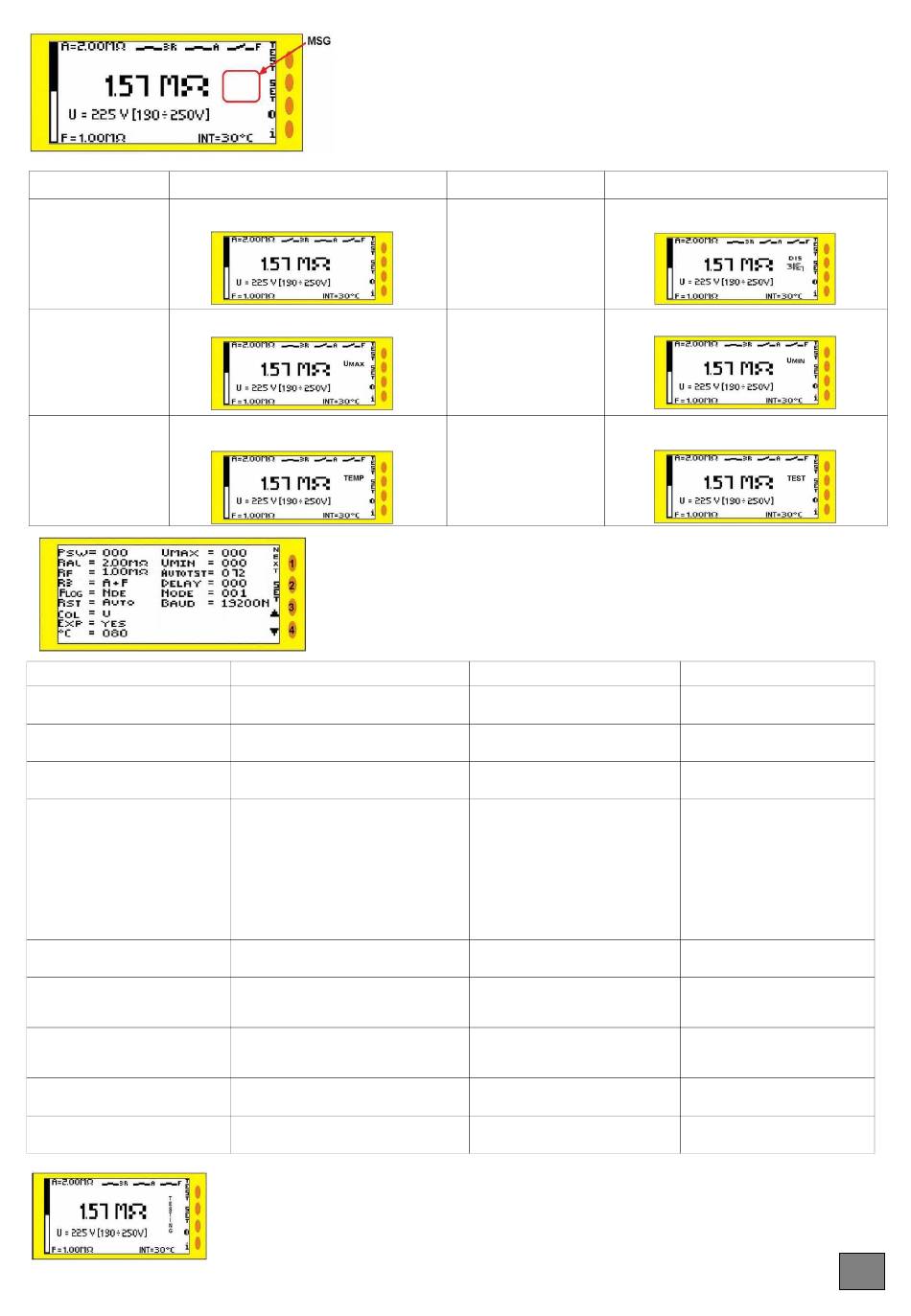

L'instrument est capable de signaler différents types d'alarmes. En cas d'alarme
générique, l'écran devient jeune, le troisième relais (3R) déclanche s'il est réglé et la
cause d'alarme est signalée par un message ( dans la zone MSG signalé en rouge dans
la figure) où en faisant clignoter la grandeur qui est la cause du problèm.Si la résistance
est au-dessous du seuil d'alarme, l'affichage devient rouge/jaune clignotant et le relais
d'alarm (A) intervient, et éventuellement le troisième relais, s'il est activé. Si la résistance
est inférieure au seuil de défaut, l'affichage devient rouge fixe et le relais de défaut
correspondant (F) intervient. Suive la description des alarmes individuelles:
INDICATION
display va clignoter rouge/jaune
Clignotera les mots UMAX
(température)
En appuyant sur SET pendant au moins 3 secondes, l'affichage devient bleu et le menu SETUP est
accessible. Dans la configuration, les boutons ont la signification suivante
1: presser NEXT pour faire défiler et sélectionner les paramètres à programmer en façon cyclique.
2: Presser au moins 3 secondes pour entrer/sortir de la fonction SETUP ; Au bout d'1 minute d'inactivité,
dans l'état de SET UP l'instrument, reviendra automatiquement en lecture mesures sans sauvegarder les
modifications sur les paramètres.
3 e 4: Presser les boutons pour augmenter/ diminuer le paramètre sélectionné.
Range [DEFAULT]
000 ÷ 999
[default: 000]
5kΩ ÷ 2MΩ
[default: 200kΩ]
5kΩ ÷ 2MΩ
[default: 50kΩ]
A+F: si A ou F déclenchent
D: il va déclencher s'il y a une alarme de
diagnostic
T: il va déclencher seulement pour l' alarme
de temperature
U: il va déclencher seulement pour l' alarme
de tension
DIS: Il va déclencher seulement pour l'
alarme de déconnexion du transformateur
[default: A+F]
N.DE. N.E.
[default: N.DE]
MAN/AUTO
[default: AUTO]
G=vert B= bleu W= blanc L=violet
N= pas de couleur
[default: G]
Yes/No
[default: No]
la
0 ÷ 90°C
[default: 0]
La fonction TEST contrôle le bon fonctionnement de l'instrument. Après avoir appuyé sur le bouton TEST,
l'instrument activera cette fonction en affichant sur l'écran le message clignotant "TESTING". L'instrument
simulera en interne la présence d'un défaut d'isolement ; on aura donc le déclenchement des relais d'Alarme (et le
troisième relais, si il est correctement réglée), l'écran deviendra rouge pendant quelques instants et après on aura
donc le déclenchement des relais Fault (l'écran deviendra jaune). A la fin du TEST, l'instrument revient dans les
conditions de surveillance si il est en reset automatique .
CAUSES ALARMS
Déconnexion du
branchement de mesure au
transformateur
Alarme pour tension
inférieure au seuil minimum
de la tension UMIN
Le instrument a effectué
un test automatique
programmé et le test a
échoué
SETUP
Description paramètre
UMAX= Niveau de surtension pour
l'alarme sur la tension de ligne
UMIN= Niveau de sous-tension pour
l'alarme sur la tension de ligne
AUTOTEST=temps
effectuer un auto-test
DELAY= Délai en secondes pour le
déclechement de FAULT
NODE= Nombre de nœud sur le
réseau RS485
BAUD= Vitesse de communication
série et bit de parité
(N=No - E=pair - O=impair)
MODALITÉS DE TEST
ALARMES
INDICATION
Sera visualisé le message clignotant DIS
(déconnexion) et le symbole du transformateur
apparaîtront..
Clignotera les mots UMIN
Sera visualisé le message clignotant TEST
Range [DEFAULT]
[default:257]
[default:203]
entre
lequel
0 ÷ 9999Sec
4800-9600-19200-38400 bps
[default: 19200 N]
0 ÷ 700V
0 ÷ 700V
0 ÷ 72H
[default: 0]
[default: 0]
1 ÷ 247
[default: 1]
FR
