Description et principe de fonctionnement
Les contrôleurs permanent d'isolement (CPI) SRI3/I2 permettent de contrôler en continu l'état des réseaux avec une isolation neutre à la terre
(systèmes IT). Les CPI sont capable de dètecter les défauts d'isolement dus à la composante resistive, même en présence de composantes à
tensions continues. Les CPI sont capables, en cas de fuite, de donner deux niveaux de signalisation different. La mesure de resistance d'isolament
est effectuée par le biais en applicant une tension alternée avec grandeur inferieure à 24Vp-p (conformement à IEC61557-8) à frequence variable
auto-adaptative. Notes importantes: En presence de fortes perturbations dans l'installation, la valeur de la resistance d'isolement peut clignoter
sur l'ecran du CPI ou vous pouvez trouver l'écriture "EVAL". Cela signifie que cette valeur est objet d'une verification. Une fois que la verification est
terminée, la valeur de la resistance redeviendra fixe. Durant cette phase la mesure d'isolement ne sera plus effectuée. En cas de disparition de
l'affichage, appuyez sur le dernier bouton en bas pour retrouver un fonctionnement normal.
Prescriptions d'installation et de sécurité
Toutes les opérations d'installation et d'entretien doivent être effectuées par un personnel qualifié, en absence de tension et en toute sécurité
électrique et dans le respect des réglementations en vigueur.
- Avant de mettre l'appareil sous tension, vérifier d'avoir effectué correctement tous les branchements nécessaires.
- La section des conducteurs doit être comprise entre 1,5 et 2,5 mm² sauf ceux relatifs à l'interface série.
- Dans le cas vous utilisez conjointement le CPI avec l'expansion SRI3/EXT2, il doit être positionné à gauche de CPI .
Tension nominal Un
Système de distribution - Types de CPI
Norme de Référence
Température de fonctionnement
Altitude maximale
Ran (Valeur de Réponse)
Tan en ca (Temps de réponse)
Tan en cc où en cc+ca avec Ufg >0
Tension étrangère maximale en CC Ufg
Ri– Zi (Résistance interne- Impédance
thermique à 50 Hz)
Précision de la mesure
Valeurs des seuils disponibles
Plage tension minimale/maximale
Nombre Contacts de sortie
Interface Série
Résistance de terminaison
All manuals and user guides at all-guides.com
CARACTÉRISTIQUES TECHNIQUES
AC/DC
0 - 500V
DC
0 - 700V
IT - AC/DC CPI
IEC 61557-8
IEC 61326-2-4
-10 ÷ 50°C
2000m
Mesure de l'isolement
5KΩ ÷ 2MΩ
≤10sec (avec C disp =1μF)
100sec (avec C disp =1μF)
<575Vdc
≥200KΩ
Mesure de la Température interne et Tension
3°C
50 ÷ 90°C
0 ÷ 700V
Interface
3 NO-C-NC
RS485 Modbus RTU
~ 120Ω

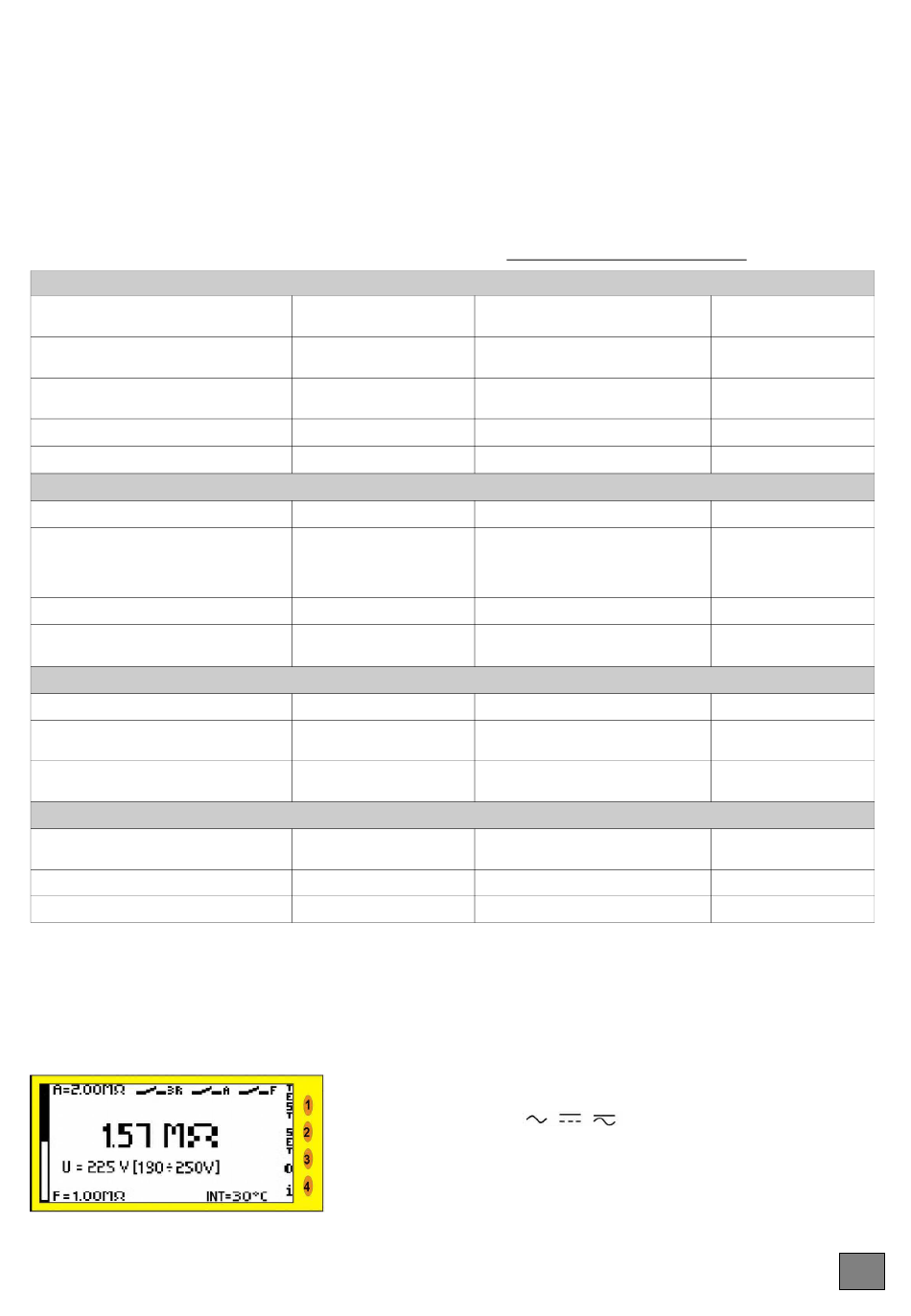

État de Surveillance
Quand l'instrument est dans l'état normal de mesure et surveillance sont constamment
affiché sur l'écran (verte) les suivants paramètres:
- Résistance isolement (RAN)
- Tension ligne (seulement si les seuil d'alarme sont différents de zéro)
- Symbole du typer de tension
- Température interne en ° C (seulement si le seuil d'alarme thermique est différent de zéro)
- Représentation graphique en histogramme de la résistance d'isolement compris entre les
2 seuils réglés
(alarme et défaut)
- État des contacts de l'instrument
Fonction des boutons :
1:TEST- presser pour effectuer le test
2: SET- presser au moins 3 secondes pour entrer/sortir du SETUP
3: presser pour régler le contraste
4: i- presser pour informations du produit
Tension auxiliaire Us
Puissance Consommée
Catégorie de surtension
Degré de pollution
Degré de protection
Température de stockage
Section maximale bornes
Rf résistance mesurables
Incerttitude relative
Max capacité de dispersion
Tension de mesure Um
Courant de mesure Im
Plage de mesure
Temps de réponse pour alarme
Précision de la mesure de tension
Débit des contacts en sortie
Isolation galvanique
115/230Vca (50/60Hz)
<10VA
CAT II
2
IP40 (sur face avant)
IP20 (plaque à bornes)
-20 ÷ 80°C
2,5mm²
1KΩ ÷ 10MΩ
2kΩ (1kΩ 20kΩ)
10% (20kΩ 2MΩ)
≤100μF
≤24V
≤250uA
-10 ÷ 110°C
~ 5sec
±5%
250Vca - 5A PF=1
<1kV @50Hz
