3.8 Monter la sonde de température du gaz de
refoulement
Après le montage de nouveaux composants tels que la
sonde de température du gaz de refoulement, le trans-
metteur de pression, le gicleur d'injection ou la vanne
d'injection :
3.9 Monter le dispositif de contrôle d'huile
Information
Il est indispensable d'avoir un couvercle de pa-
lier avec un raccord correspondant (M20x1,5)
pour le montage du dispositif de contrôle
d'huile.
Information
Pour obtenir des informations détaillées, voir
l'Information Technique KT-180
38

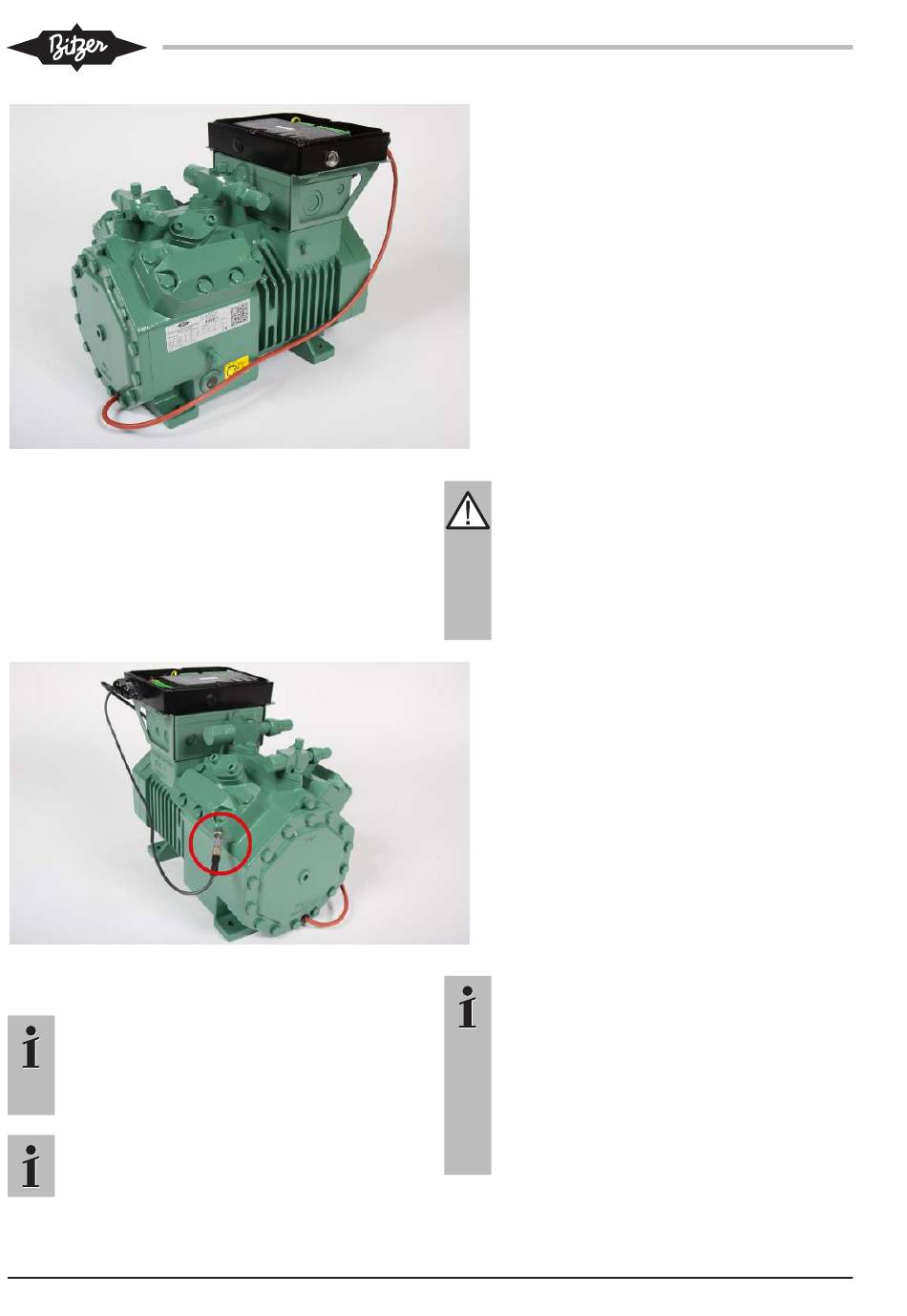

• Diriger les câbles du réchauffeur d'huile vers
le module du compresseur, comme le montre
la figure.
AVERTISSEMENT
Risque de blessures graves. Le nouveau com-
posant peut se détacher brusquement.
Vérifier les filetages.
Visser le nouveau composant soigneusement.
Respecter les couples de serrage !
Avant la mise en service, effectuer un essai
d'étanchéité !
• Enlever le bouchon de fermeture du raccord
marqué d'un cercle rouge sur la tête de cu-
lasse et nettoyer le trou taraudé.
• Ensuite, visser la sonde de température du
gaz de refoulement (couple de serrage 35-40
Nm) et serrer à la main la fiche.
Information
Livraison en état prêt au rééquipement :
Si l'unité prisme du contrôle d'huile a été com-
mandée préassemblée, l'ensemble du compres-
seur aura déjà été testé en usine quant à sa ré-
sistance à la pression et à son étanchéité. Dans
ce cas, il suffira de visser l'unité opto-électro-
nique et de procéder à son raccordement élec-
trique. Une vérification ultérieure de l'étanchéité
ne sera pas nécessaire dans ce cas.
KW-233-1
