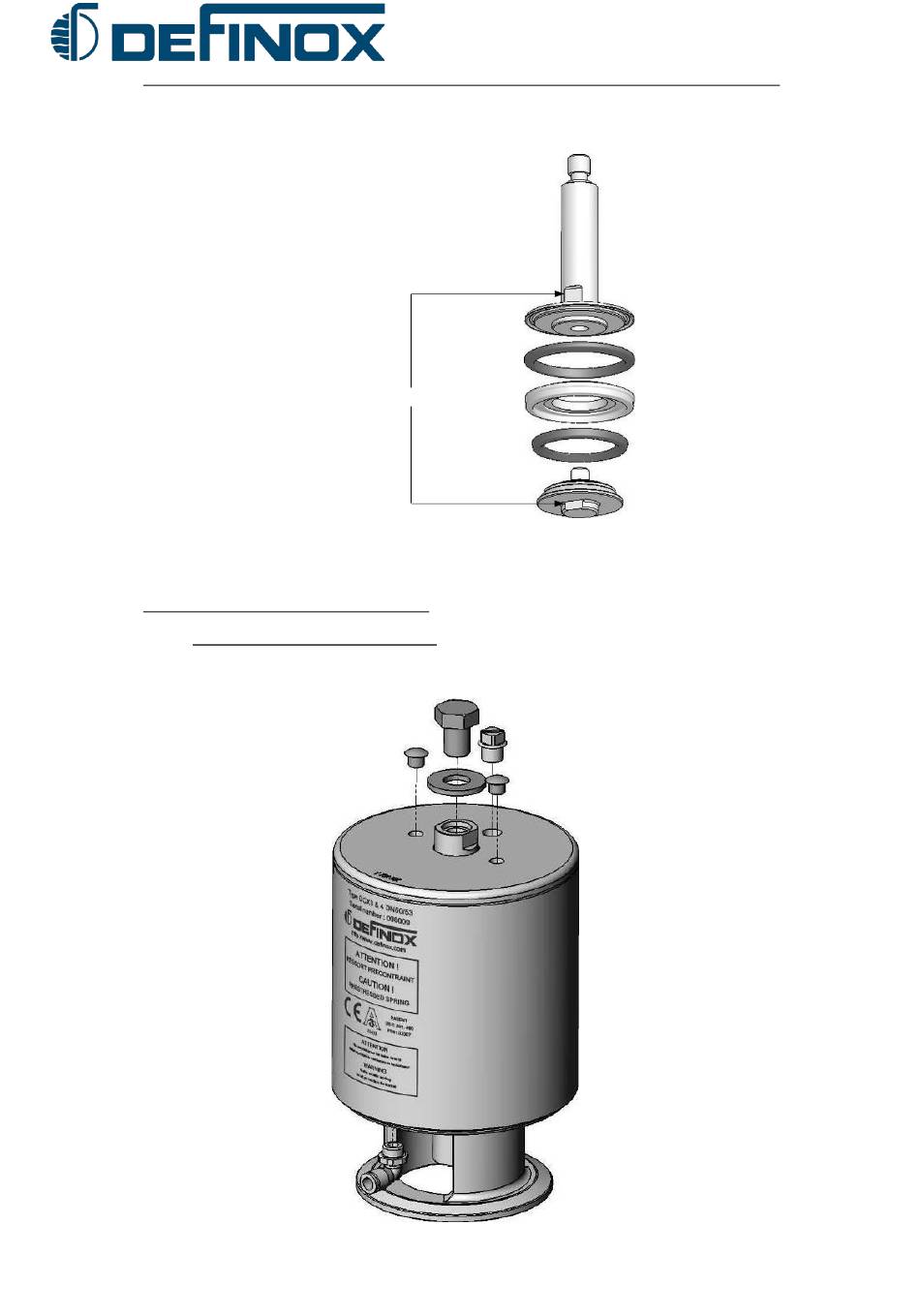

DEMONTAGE DU SOUS ENSEMBLE CLAPET DCX3 DOUBLE ETANCHEITE
4.4
Dévisser le clapet à l'aide des deux plats de manœuvre se trouvant sur le clapet et sur la plaque
inférieure puis retirer la plaque intermédiaire et les joints.
DEMONTAGE DE L'ACTIONNEUR
4.5
4.5.1 Démontage des accessoires
Démonter le raccord d'air, le bouchon percé, les bouchons plastic ainsi que la vis et la
rondelle de tige.
NM-065 indice 36
Plats de manœuvre
