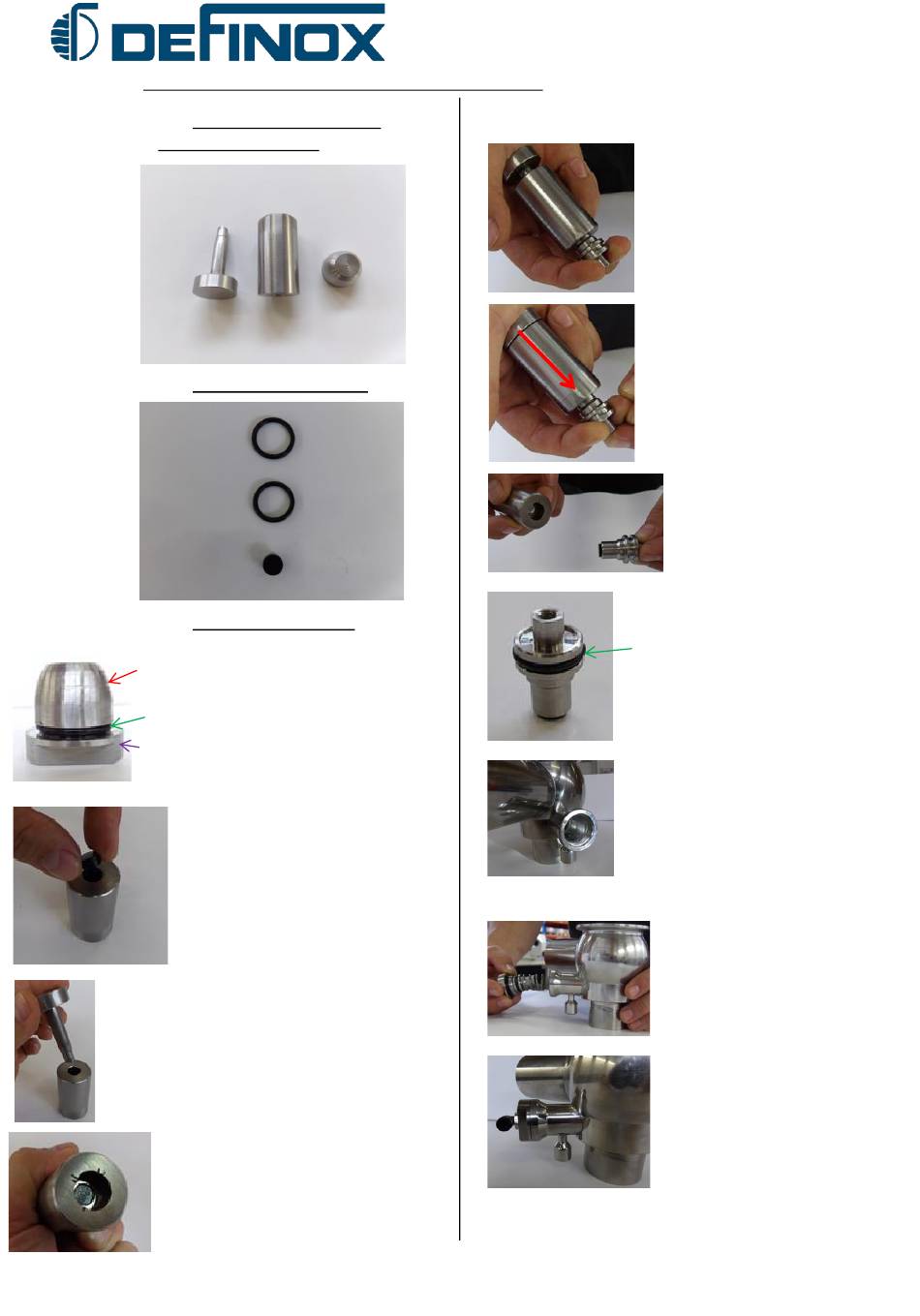

MONTAGE DES JOINTS DE TEMOIN DE FUITE
5.6
5.6.1 Outillages spécifiques
(mallette 7900015)
Poussoir
N°7900012
5.6.2 Graissage des joints
Joint de bouchon N°7006192
Joint de témoin de fuite N°7006544
5.6.3 Montage des joints
Positionner le cône
Cône
7900014 sur le bouchon
de témoin de fuite, faire
glisser le joint 7006192 sur
Joint
le cône pour le positionner
Bouchon
dans la gorge du bouchon
de témoin de fuite.
Positionner le joint
7006544 dans le bloc
7900013 : attention au
sens du bloc, celui-ci à un
cône d'entrée.
Introduire le poussoir
7900012 dans le bloc
7900013 et pousser celui-
ci pour faire glisser le joint
7006544 jusqu'à
l'épaulement.
NM-065 indice 36
Bloc
N°7900013
Cône
N°7900014
Joint de piston N°7006157
NOTICE DE MAINTENANCE
Page 15/36
Positionner le piston
7300506 dans
l'épaulement du bloc
7900013 et le bloquer
avec les doigts.
Pousser sur le poussoir
pour venir en contact sur
le bloc 7900013 en
maintenant fermement le
piston 7300506.
Le joint 7006544 doit-être
correctement positionné.
Monter le joint 7006157
dans la gorge du piston
7300506.
Graissage de l'intérieur
du corps de témoin de
fuite.
Monter l'ensemble du
témoin de fuite dans le
corps.
Serrer le bouchon sur
corps et monter un
raccord d'air sur le
bouchon.
