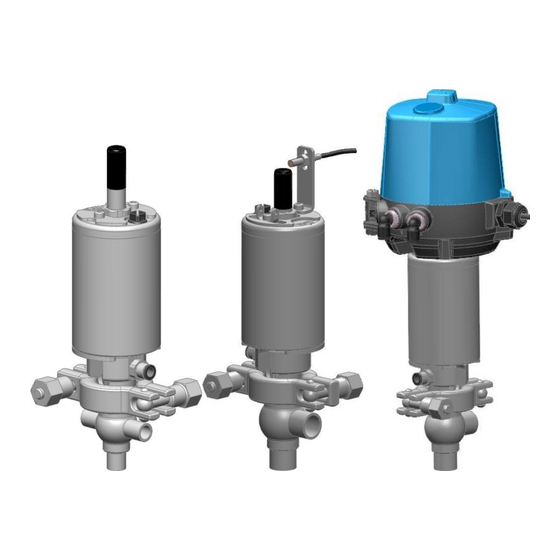

Definox DCX3 Notice De Maintenance
Masquer les pouces
Voir aussi pour DCX3:
- Notice d'installation (42 pages) ,
- Notice de maintenance (33 pages) ,
- Notice d'installation (2 pages)
Manuels Connexes pour Definox DCX3
Sommaire des Matières pour Definox DCX3
- Page 1 NOTICE DE MAINTENANCE VANNE A CLAPET petit diamètre DCX3 SOUPAPE REGLABLE www.definox.com NM-236 indice 2 Page 1/19 Décembre 2013...
- Page 2 7.3 VANNE PETIT DCX3 PFA ou PEEK SOUPAPE REGLABLE 7.4 LISTE DES PIECES DETACHEES PETIT DCX3 AUTOMATIQUE SOUPAPE REGLABLE 7.5 LISTE DES REFERENCES DES POCHETTES DE JOINTS DES VANNES PETIT DCX3 AUTOMATIQUE SOUPAPE REGLABLE 7.6 DETAILS DES POCHETTES DE JOINTS DES VANNES DCX3 SOUPAPE REGLABLE...
- Page 3 NOTICE DE MAINTENANCE 1 GESTION DES EVOLUTIONS MODIFICATIONS INDICE DATE PAGES VISA Nouvelle édition Mai 2009 G. ANDRE Ajout clapet PEEK et kits de joints Décembre 2013 12-13-14-18 G.BEGAUD NM-236 indice 2 Page 3/19 Décembre 2013...
- Page 4 NOTICE DE MAINTENANCE 2 SECURITE INFORMATIONS IMPORTANTES Toujours lire la notice de maintenance avant d’intervenir sur la vanne Le non respect des instructions peut entraîner des blessures corporelles graves, voire mortelles. DANGER ! Situation pouvant entraîner des blessures corporelles légères ou l’endommagement du matériel.
- Page 5 NOTICE DE MAINTENANCE de la vanne à clapet petit diamètre DCX3 soupape réglable 3 INTRODUCTION Le démontage d’une vanne à clapet petit diamètre DCX3, se décompose en 2 étapes distinctes : LE DEMONTAGE DE LA VANNE (extraire du corps, opérateur et sectionnement) Cette opération permet d’accéder aux joints de corps (Changement du clapet ou des...
- Page 6 NOTICE DE MAINTENANCE 4 DEMONTAGE DE LA VANNE Avant tout, si la vanne est équipée d’un bloc de signalisation, il peut être nécessaire, pour le démontage, de désolidariser de l’opérateur l’ensemble de signalisation, pour cela enlever le capot inox. DEMONTAGE DU BLOC DE SIGNALISATION Démontage sans déconnexion ATTENTION : Avant toute intervention sur le bloc, il est impératif de s’assurer que l’alimentation pneumatique est fermée et le circuit purgé.
- Page 7 • Alimenter en air l’opérateur NF, pour soulager le collier clamp de l’effort de compression du ressort. • Démonter le collier clamp. • Couper l’air de l’opérateur. • Sortir l’ensemble opérateur/sectionnement automatique du corps DCX3. • Démonter le clapet. Collier clamp...
- Page 8 NOTICE DE MAINTENANCE 5 DEMONTAGE DE L’OPERATEUR Démonter le raccord d’air, l’embout et le bouchon plastique de l’opérateur puis la rondelle de blocage avec les vis CHC. Dévisser la vis de blocage afin de retirer la tôle de maintien. Rondelle de blocage Embout Bouchon plastique Raccord air...
- Page 9 NOTICE DE MAINTENANCE CHANGEMENT DES JOINTS ET REMONTAGE INTRODUCTION Les composants de nos vannes sont répertoriés et repérés dans cette notice. Vous y trouverez les renseignements nécessaires à la commande de vos pièces de rechange. MONTAGE DE L’OPERATEUR Cette opération s'effectue à l'inverse du démontage. Il est cependant nécessaire de tenir compte des remarques suivantes : •...
- Page 10 NOTICE DE MAINTENANCE 7 PIECES DETACHEES ACTIONNEUR PETIT DCX3 AUTOMATIQUE SOUPAPE REGLABLE Famille kit joints : NM-236 indice 2 Page 10/19 Décembre 2013...
- Page 11 NOTICE DE MAINTENANCE VANNE PETIT DCX3 ELASTOMERE SOUPAPE REGLABLE B1, B2, B3 Famille kit joints : (Selon nuance matière) DCX3 NM-236 indice 2 Page 11/19 Décembre 2013...
- Page 12 NOTICE DE MAINTENANCE VANNE PETIT DCX3 PFA ou PEEK SOUPAPE REGLABLE C1, C2, C3, C4 Famille kit joints : D1, D2, D3, D4 (Selon nuance matière) NM-236 indice 2 Page 12/19 Décembre 2013...
- Page 13 NOTICE DE MAINTENANCE LISTE DES PIECES DETACHEES PETIT DCX3 AUTOMATIQUE SOUPAPE REGLABLE Désignation ½’’ ¾’’ Corps DCX3 Suivant configuration des corps Collier clamp 7441846 Joint torique de lanterne et tige filetée petit DCX3 7006040 Clapet élastomère petit DCX3 7301340 7301357 Actionneur petit DCX3 soupape réglable...
- Page 14 NOTICE DE MAINTENANCE LISTE DES REFERENCES DES POCHETTES DE JOINTS DES VANNES PETIT DCX3 AUTOMATIQUE SOUPAPE REGLABLE ½’’ ¾’’ DESIGNATION 7071174 Kit joints actionneur petit DCX3 Kit joints EPDM FDA DCX3 clapet élastomère 7070973 7070974 Kit joints FKM FDA DCX3 clapet élastomère...
- Page 15 NOTICE DE MAINTENANCE DETAILS DES POCHETTES DE JOINTS DES VANNES DCX3 SOUPAPE REGLABLE DCX3 Kits pochettes de joints d'actionneur petit Diamètre DN1/2’’ US DN3/4’’ US N° de Pochette 7071174 Rep. Désignation Référence des joints 7006040 Joint torique de lanterne et tige filetée petit DCX3...
- Page 16 NOTICE DE MAINTENANCE Kits pochettes de joints EPDM FDA de vanne DCX3 clapet élastomère : Diamètre DN1/2’’ US DN3/4’’ US N° de Pochette 7070973 7070974 Rep. Désignation Référence des joints EPDM FDA 7006191 7006192 Joint torique de corps petit DCX3...
- Page 17 NOTICE DE MAINTENANCE Kits pochettes de joints EPDM FDA de vanne DCX3 clapet PFA : Diamètre DN1/2’’ US DN3/4’’ US N° de Pochette 7070676 7070677 Rep. Désignation Référence des joints Clapet PFA petit DCX3 7005733 7005723 EPDM FDA 7006191 7006192...
- Page 18 NOTICE DE MAINTENANCE Kits pochettes de joints EPDM FDA de vanne DCX3 clapet PEEK : Diamètre DN1/2’’ US DN3/4’’ US N° de Pochette 7071353 7071354 Rep. Désignation Référence des joints Clapet PEEK petit DCX3 7302954 7302953 EPDM FDA 7006191 7006192...
- Page 19 New Berlin – WISCONSIN 53151 – USA Tel : (1) 262 797 5730 - Fax : (1) 262 797 5735 CHINA DEFINOX Beijing Stainless Steel Equipment Ltd No 18 Anningzhuang East Road – HAIDIAN District BEIJING 100085 – CHINA Tel : (86) 10.6293.4909 - Fax : (86) 10.6293-4835 Les caractéristiques techniques des produits de ce document sont données à...
