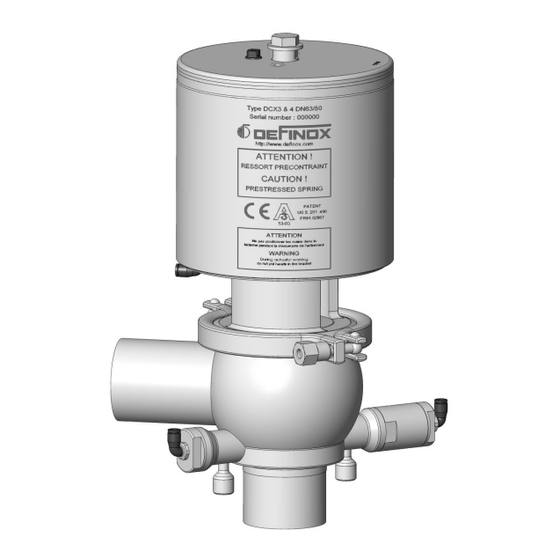

- Page 1 NOTICE DE MAINTENANCE VANNE A CLAPET DCX3 AUTOMATIQUE DOUBLE ETANCHEITE DCX3 DCX3 Avec témoin de fuite Avec témoins de fuite et lavage www.definox.com NM-065 indice 36 Page 1/36 Septembre 2023...
- Page 2 6.3.2 Avec témoin de lavage après 2017 6.4 VANNE DCX3 DOUBLE ETANCHEITE A MEMBRANE AVEC TEMOIN DE FUITE 6.5 VANNE DCX3 DOUBLE ETANCHEITE A MEMBRANE AVEC TEMOINS DE FUITE ET DE LAVAGE 6.5.1 Avec témoin de lavage avant 2017 6.5.2 Avec témoin de lavage après 2017 6.6 LISTE DES PIECES DETACHEES DCX3 DOUBLE ETANCHEITE...
- Page 3 R. GABORIT Supprimer bague R NITRILE rep. 36 pour palier aseptique Janvier 2004 13/17/19/20/21 R. GABORIT Ajouter kit joints FKM anti-acide DCX3 Double étanchéité Février 2005 R. POIRIER Mise à jour suivant standard + rajout serrage clapet clé dynamo. Septembre 2008 G.
- Page 4 NOTICE DE MAINTENANCE 2 SECURITE INFORMATIONS IMPORTANTES Toujours lire la notice de maintenance avant d’intervenir sur la vanne Le non-respect des instructions peut entraîner des blessures corporelles graves, voire mortelles. DANGER ! Situation pouvant entraîner des blessures corporelles légères ou l’endommagement du matériel.
- Page 5 à témoin de fuite et/ou témoin de lavage. 3 INTRODUCTION Le démontage d’une vanne à clapet DCX3 D.E., se décompose en 2 étapes distinctes : LE DEMONTAGE DE LA VANNE (extraire du corps, actionneur et sectionnement) Cette opération permet d’accéder aux joints de sectionnement (Changement des joints, voir §...
- Page 6 Dispositifs de sécurité Pour la maintenance des actionneurs NF et NO, nous vous proposons sur demande des kits de maintenance empêchant la manœuvre involontaire du clapet lorsque l’actionneur est alimenté en air. DCX3/4 NF (tige sortie) SOLUTIONS RISQUES DANGER !
- Page 7 NOTICE DE MAINTENANCE 4 DEMONTAGE DE LA VANNE Avant tout, si la vanne est équipée d’un boîtier de signalisation, il peut être nécessaire, pour le démontage, de désolidariser de l'actionneur l’ensemble de signalisation. DEMONTAGE DU BLOC DE SIGNALISATION Démontage sans déconnexion ATTENTION : Avant toute intervention sur le bloc, il est impératif de s’assurer que l’alimentation pneumatique est fermée et le circuit purgé.
- Page 8 Démonter le collier clamp, • Couper l’air de l’actionneur, • Sortir l’ensemble actionneur et sectionnement du corps DCX3 DOUBLE ETANCHEITE Collier clamp Alimentation en air DEMONTAGE DU SECTIONNEMENT DCX3 DOUBLE ETANCHEITE Dévisser le clapet à l'aide des deux plats de manœuvre se trouvant sur le clapet et sur la tige de l'actionneur puis retirer la plaque porte-joints.
- Page 9 NOTICE DE MAINTENANCE DEMONTAGE DU SOUS ENSEMBLE CLAPET DCX3 DOUBLE ETANCHEITE Dévisser le clapet à l'aide des deux plats de manœuvre se trouvant sur le clapet et sur la plaque inférieure puis retirer la plaque intermédiaire et les joints. Plats de manœuvre DEMONTAGE DE L'ACTIONNEUR 4.5.1...
- Page 10 NOTICE DE MAINTENANCE 4.5.2 Démontage des pièces internes de l'actionneur ATTENTION : Cette opération est dangereuse si l'outillage n'est pas adapté. Nous vous conseillons l'utilisation d'une presse hydraulique ou d'un outillage suivant le schéma ci- dessous (Tenir compte dans la réalisation de l'outillage, d'une course de détente du ressort DANGER ! de 100 mm) L'actionneur étant posé...
- Page 11 NOTICE DE MAINTENANCE 5 CHANGEMENT DES JOINTS ET REMONTAGE MONTAGE DE L’ACTIONNEUR ATTENTION : Pour le changement de configuration de l'actionneur de N.F. (Normalement Fermé) en N.O. (Normalement Ouvert), voir le chapitre suivant. ATTENTION ! Cette opération s'effectue à l'inverse du démontage. Il est cependant nécessaire de tenir compte des remarques suivantes : •...
- Page 12 NOTICE DE MAINTENANCE CHANGEMENT DE CONFIGURATION DE L'ACTIONNEUR Transformation d'un actionneur N.F. en N.O. : Après avoir ouvert l'actionneur, remonter l'ensemble tige/piston et ressort(s) à l'envers dans le fût. Axe de guidage NOTA : Lors du montage ou de la transformation de l’actionneur DN125/150 en NO, il ne faut mettre que le ressort [20] 7007825.
- Page 13 NOTICE DE MAINTENANCE REMONTAGE DU SOUS ENSEMBLE CLAPET DCX3 DOUBLE ETANCHEITE Cette opération s'effectue à l'inverse du démontage. ATTENTION : Mettre de la colle frein filet dans le taraudage du clapet supérieur, positionner la plaque intermédiaire, puis visser et serrer.
- Page 14 NOTICE DE MAINTENANCE REMONTAGE DE LA VANNE Cette opération s'effectue à l'inverse du démontage. Il convient de suivre les conseils suivant : Nous conseillons l'utilisation d'une colle frein filet moyen pour le blocage du • clapet lors du remontage sur l'actionneur, ainsi que le resserrage du clapet des vannes à...
- Page 15 NOTICE DE MAINTENANCE MONTAGE DES JOINTS DE TEMOIN DE FUITE 5.6.1 Outillages spécifiques (mallette 7900015) Positionner le piston Bloc 7300506 dans N°7900013 l’épaulement du bloc Poussoir Cône 7900013 et le bloquer N°7900012 N°7900014 avec les doigts. Pousser sur le poussoir pour venir en contact sur le bloc 7900013 en 5.6.2...
- Page 16 NOTICE DE MAINTENANCE 6 PIECES DETACHEES ACTIONNEUR DCX3 DOUBLE ETANCHEITE STANDARD Famille kit joints : NM-065 indice 36 Page 16/36 Septembre 2023...
- Page 17 NOTICE DE MAINTENANCE VANNE DCX3 DOUBLE ETANCHEITE AVEC TEMOIN DE FUITE B1 ou B2 ou B3 ou B4 ou B5 ou B6 Famille kit joints: et C1 ou C2 (Selon nuance matière) PFA - ELASTOMERE ELASTOMERE Famille kit joints: E1 ou E2 (Selon nuance matière)
- Page 18 NOTICE DE MAINTENANCE VANNE DCX3 DOUBLE ETANCHEITE AVEC TEMOINS DE FUITE ET DE LAVAGE 6.3.1 Avec témoin de lavage avant 2017 Famille kit joints: B1 ou B2 ou B3 ou B4 ou B5 ou B6, et C1 ou C2 D1 ou D2 (Selon nuance matière)
- Page 19 NOTICE DE MAINTENANCE 6.3.2 Avec témoin de lavage après 2017 Famille kit joints: B1 ou B2 ou B3 ou B4 ou B5 ou B6, et C1 ou C2, G1 ou G2 (Selon nuance matière) Marquage’’2’’ sur plat Famille kit joints: E1 ou E2 (Selon nuance matière) PFA - ELASTOMERE...
- Page 20 NOTICE DE MAINTENANCE VANNE DCX3 DOUBLE ETANCHEITE A MEMBRANE AVEC TEMOIN DE FUITE F1 ou F2 ou F3 ou F4 ou F5, Famille kit joints: et C1 ou C2 (Selon nuance matière) ELASTOMERE NM-065 indice 36 Page 20/36 Septembre 2023...
- Page 21 NOTICE DE MAINTENANCE VANNE DCX3 DOUBLE ETANCHEITE A MEMBRANE AVEC TEMOINS DE FUITE ET DE LAVAGE Famille kit joints: 6.5.1 Avec témoin de lavage avant 2017 F1 ou F2 ou F3 ou F4 ou F5, et C1 ou C2, D1 ou D2 (Selon nuance matière)
- Page 22 NOTICE DE MAINTENANCE 6.5.2 Avec témoin de lavage après 2017 Famille kit joints: F1 ou F2 ou F3 ou F4 ou F5, et C1 ou C2, G1 ou G2 (Selon nuance matière) Marquage’’2’’ sur plat ELASTOMERE NM-065 indice 36 Page 22/36 Septembre 2023...
- Page 23 NOTICE DE MAINTENANCE LISTE DES PIECES DETACHEES DCX3 DOUBLE ETANCHEITE DN80 Désignation 2’’ 2’’1/2 3’’ 4’’ ACT. Corps DCX3 double étanchéité Suivant configuration des corps Clapet DCX3 double étanchéité 7300520 7300509 7300546 7300531 7301968 7300561 7300541 Plaque inférieure DCX3 double étanchéité...
- Page 24 NOTICE DE MAINTENANCE EPDM J.T. de témoin de lavage 7006013 PIECES DETACHEES RACCORDS D’AIR 6.7.1 DCX3 double étanchéité 1 témoin de fuite Boitier ICS (1 EV) Boitier ACS (2 EV) 7009093 7009131 NM-065 indice 36 Page 24/36 Septembre 2023...
- Page 25 NOTICE DE MAINTENANCE 6.7.2 DCX3 double étanchéité 1 témoin de fuite et 1 témoin de lavage Boitier ACS (2 EV) Boitier ACS (3 EV) 7009093 700131 NM-065 indice 36 Page 25/36 Septembre 2023...
- Page 26 NOTICE DE MAINTENANCE LISTE DES REFERENCES DES POCHETTES DE JOINTS DES VANNES DCX3 DOUBLE ETANCHEITE DN 80 DESIGNATION DN 51- 50 DN 63 DN 65-76 DN 80 DN 100-104 ACT.104 Kit joints actionneur DCX3 double étanchéité. 7070601 7070602 7070603 EPDM Kit joints DCX3 double étanchéité...
- Page 27 NOTICE DE MAINTENANCE DETAILS DES POCHETTES DE JOINTS DES VANNES DCX3 DOUBLE ETANCHEITE DCX3 Kits pochettes de joints d'actionneur double étanchéité : DN51 SMS DN63 SMS DN76 SMS DN104 SMS DN80 ACT.100 Diamètre DN50 DIN DN65 DIN DN80 DIN DN2’’ US DN2’’1/2 US...
- Page 28 NOTICE DE MAINTENANCE EPDM DCX3 Kits pochettes de joints de vanne double étanchéité : DN51 SMS DN63 SMS DN76 SMS DN104 SMS Diamètre DN50 DIN DN65 DIN DN80 DIN DN80 ACT.100 DIN DN2’’ US DN2’’1/2 US DN3’’ US DN4’’ US N°...
- Page 29 NOTICE DE MAINTENANCE DCX3 Kits pochettes de joints de vanne double étanchéité : DN51 SMS DN63 SMS DN76 SMS DN104 SMS Diamètre DN50 DIN DN65 DIN DN80 DIN DN80 ACT.100 DIN DN2’’ US DN2’’1/2 US DN3’’ US DN4’’ US N° de Pochette...
- Page 30 NOTICE DE MAINTENANCE FKM FP75 DCX3 d’ensemble de témoin de fuite : Kits pochettes de joints de vanne DN51 SMS DN63 SMS DN76 SMS DN104 SMS DN80 ACT.100 Diamètre DN50 DIN DN65 DIN DN 80 DIN DN2’’ US DN2’’1/2 US DN3’’...
- Page 31 NOTICE DE MAINTENANCE FKM FP75 DCX3 d’ensemble de témoin N.O ou lavage 2 (après Kits pochettes de joints de vanne 2017) : DN51 SMS DN63 SMS DN76 SMS DN104 SMS Diamètre DN50 DIN DN65 DIN DN 80 DIN DN80 ACT.100 DIN DN2’’...
- Page 32 NOTICE DE MAINTENANCE Kits pochettes de joints EPDM de clapet DCX3 double étanchéité PFA : DN51 SMS DN63 SMS DN76 SMS DN104 SMS Diamètre DN50 DIN DN65 DIN DN80 DIN DN2’’ US DN2’’1/2 US DN3’’ US DN4’’ US N° de Pochette...
- Page 33 Joint torique de clapet EPDM Joint torique de plaque inf. 7380158 7006245 7380124 7006002 7380101 7006692 7006693 7006694 Membrane PTFE DCX3/4 7007419 7007426 Rondelle ressort de DCX à membrane 7009962 7009988 7010166 Segment de PPJ à membrane EPDM 7006038 7006235 7006008 J.T.
- Page 34 7006138 Joint torique de clapet Joint torique de plaque inf. 7006171 7006246 7006205 7006181 7006093 7006692 7006693 7006694 Membrane PTFE DCX3/4 7007419 7007426 Rondelle ressort de DCX à membrane 7009962 7009988 7010166 Segment de PPJ à membrane 7006036 7006152 7006226 J.T.
- Page 35 NOTICE DE MAINTENANCE 6.9.2 Référence de la mallette et des outillages spécifiques pour le montage des joints du témoin de fuite DN51 – 104 SMS Diamètre DN50 – 100 DIN DN2’’ – 4’’ US N° de la mallette 7900015 Rep. Désignation Références Poussoir pour montage du joint de...
