4.5.2 Démontage des pièces internes de l'actionneur

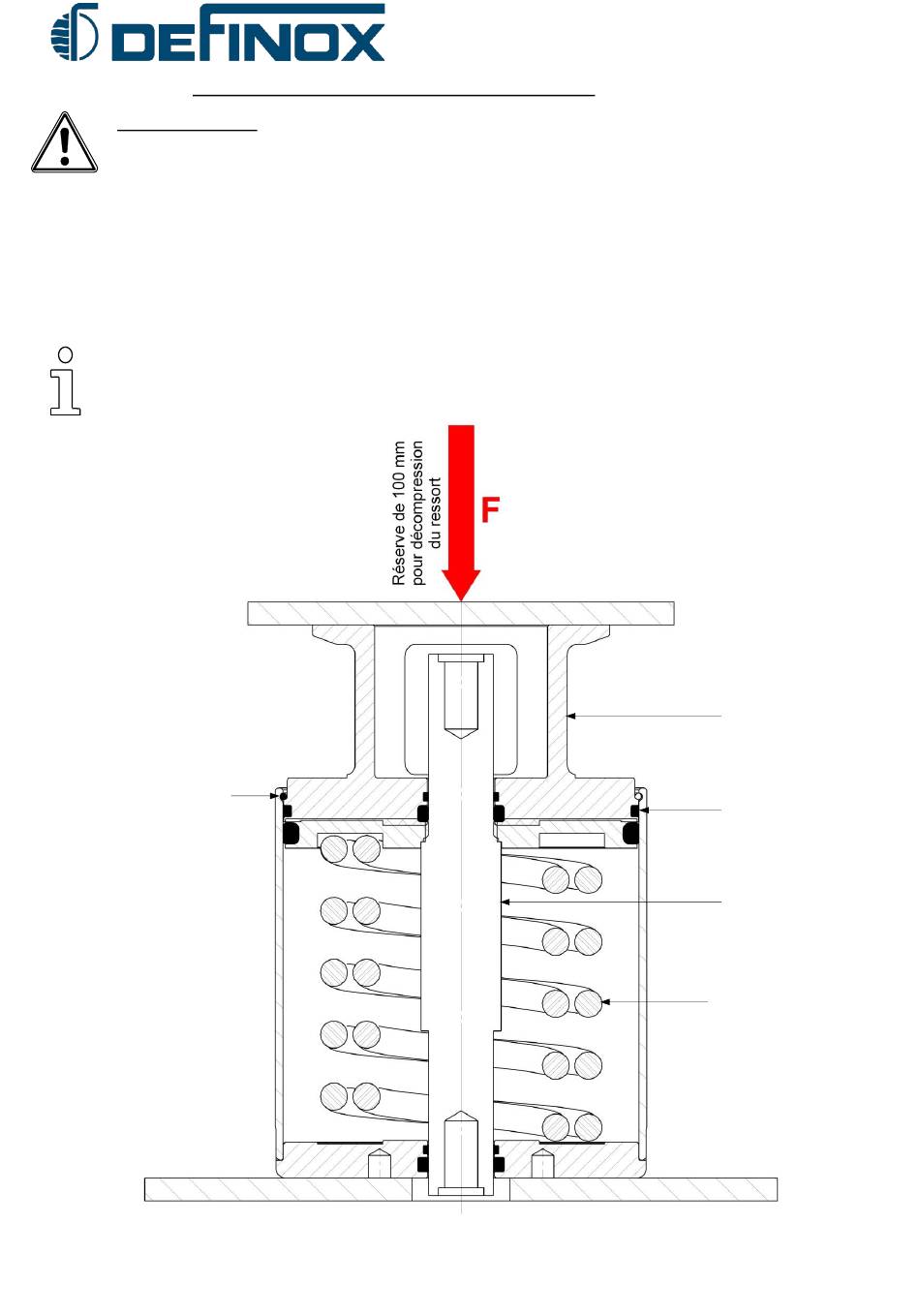

ATTENTION : Cette opération est dangereuse si l'outillage n'est pas adapté. Nous vous
conseillons l'utilisation d'une presse hydraulique ou d'un outillage suivant le schéma ci-
dessous (Tenir compte dans la réalisation de l'outillage, d'une course de détente du ressort
DANGER !
de 100 mm)
L'actionneur étant posé verticalement :
•
Enfoncer la lanterne [14] de façon à dégager le jonc,
•
Dégager le jonc [31] de sa gorge avec un petit tournevis,
•
Relâcher la pression pour laisser remonter la lanterne,
•
Sortir la lanterne avec son joint d'étanchéité [29],
•
Sortir la tige/piston [18] et le(s) ressort(s) [30-32] du fût de l'actionneur.
Nota : Dans le cas d'un actionneur pour vanne DCX4 à membrane DN25 à 76, une
entretoise est rajoutée entre la lanterne et le piston pour éviter la détérioration de la
membrane au démontage
NOTE
!
NM-065 indice 36
31
NOTICE DE MAINTENANCE
Page 10/36
14
29
18
30 - 32
