L'amplificateur intégré est conçu pour répondre à des commandes
infrarouge de 5 volts CC (continu), la pointe de chaque mini-jack étant
définie comme le positif par rapport au corps de la prise.
8.
Prises de commande Classé CAN Bus
Ces prises type RJ-45 sont prévues pour de futures applications de commande
et de télécommunication, utilisant les spécifications du système de réseau de
commande développé par Classé « Controller Area Network », ou CAN.
9.
Prise de commande RS-232
Cette prise type DB-9 remplit deux rôles :
• charger en mémoire un nouveau logiciel de gestion de votre amplificateur
intégré (lorsque de nouvelles fonctions sont ajoutées, par exemple).
• permettre le contrôle de l'amplificateur intégré par des appareils
de télécommande ou domotique spécialisés, tels ceux fabriqués
par les marques AMX® et Crestron™.
Contactez votre revendeur agréé Classé pour de plus amples informations
sur ces systèmes d'automatisation.
10. Entrée et sortie de commutation type DC Trigger
De nombreux maillons audio/vidéo peuvent fournir une tension continue
pour commander un maillon associé. Votre amplificateur intégré Classé
sait tirer parti de cette possibilité pour passer de son état de veille Standby
à son état de fonctionnement normal automatiquement, par exemple
simultanément à l'allumage d'un Amplificateur intégré audio/vidéo.
La prise mini-jack 3,5 mm Trigger In permet l'allumage (le passage de
l'état de veille Standby au fonctionnement réel) de l'amplificateur intégré.
Deux mini-jacks mono 3,5 mm fournissent par ailleurs des sorties de tension
continue, qui peuvent être utilisées de différentes manières, comme décrit
dans Le Système des Menus. Par exemple, votre revendeur peut programmer la
sortie Trigger Out1 pour faire passer de son état de veille Standby à son état
de fonctionnement normal l'amplificateur de puissance Classé associé à votre
amplificateur intégré CAP-2100, en même temps que celui-ci.

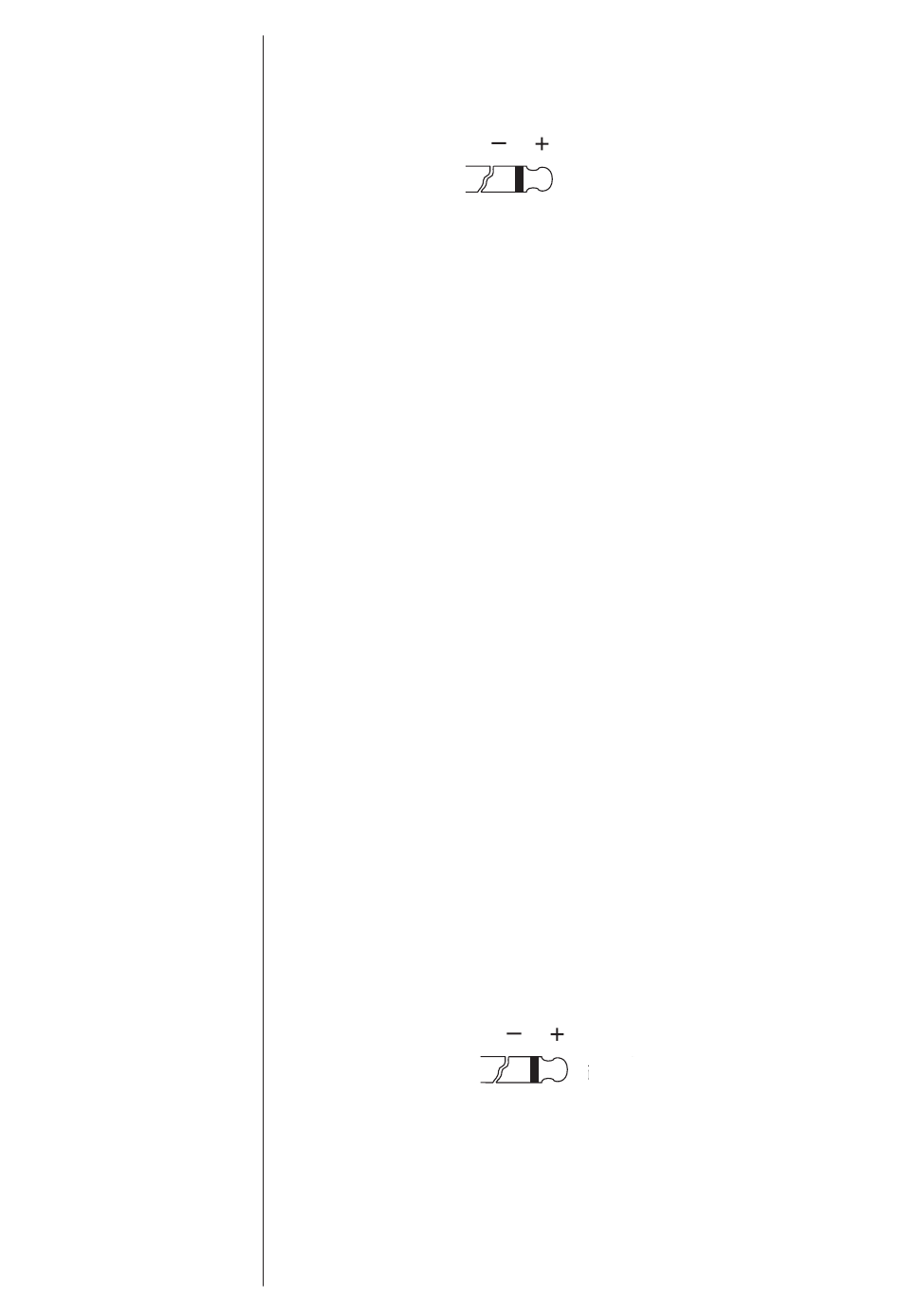

L'entrée de commutation Trigger réagit à la présence d'une tension
continue de 5-12 V, la polarité étant la suivante :
De la même manière, les prises de sortie Trigger génèrent une tension de
12 V continue, avec jusqu'à 100 mA de courant.
11. Prise de masse (Ground)
La prise de masse de votre amplificateur intégré sera le plus souvent
utilisée pour brancher le fil de masse présent en sortie de votre platine
tourne-disque, si vous avez le module Phono installé (contactez votre
revendeur agréé Classé si vous êtes intéressé par cette option).
5 volts @
inférieur à 100 mA
5-12 V @
inférieur à 100 mA
