ROLLO R_04 I
STORE ENROULEUR R_04 I ROLLER BLIND R_04

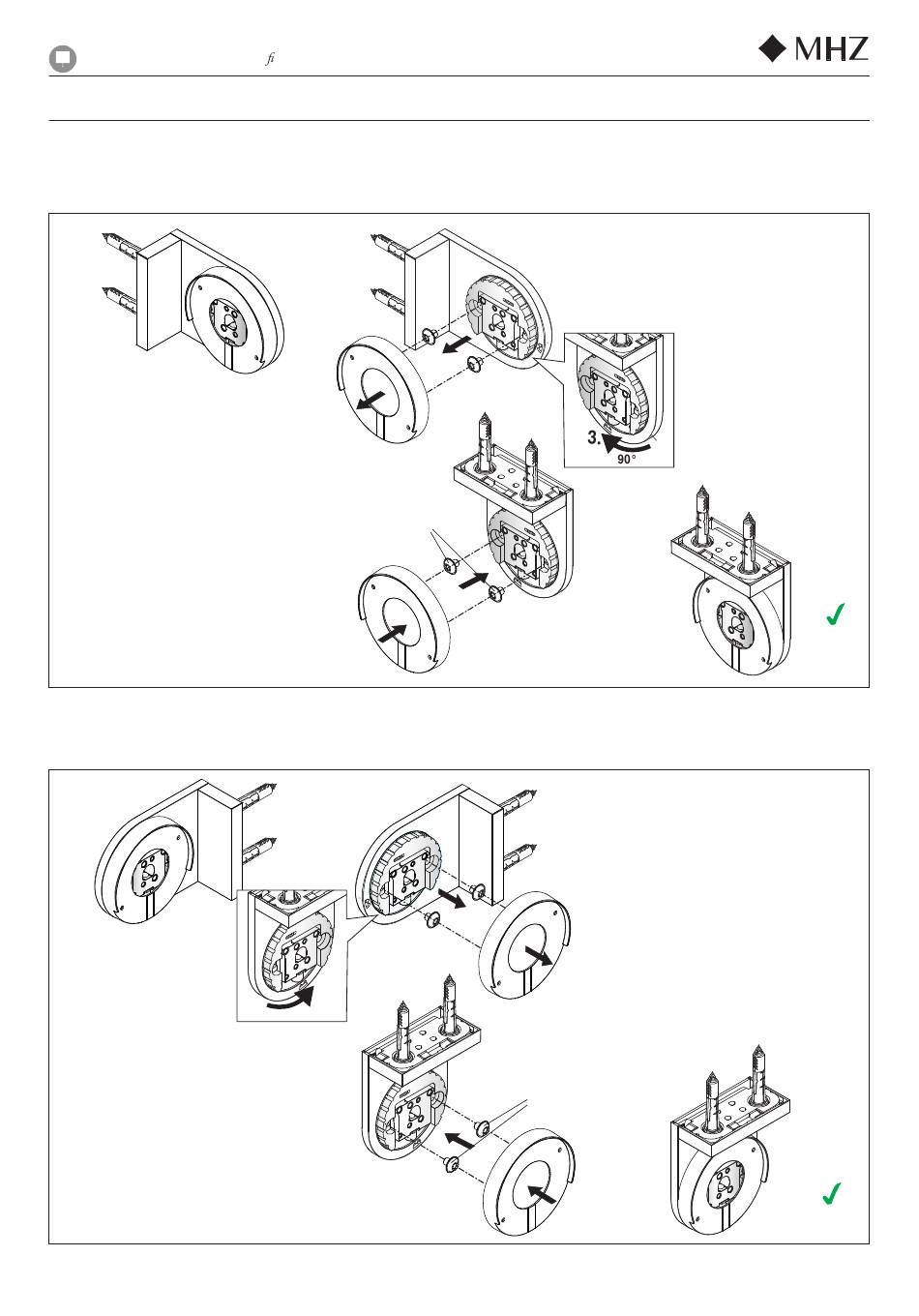

Wechsel Trägermontage von Wandmontage zu Deckenmontage - rechter Träger
Passage d'un montage mural à un montage plafond du support droit
Changing bracket mounting from wall mounting to ceiling mounting - right bracket
Wechsel Trägermontage von Wandmontage zu Deckenmontage - linker Träger
Passage d'un montage mural à un montage plafond du support gauche
Changing bracket mounting from wall mounting to ceiling mounting - left bracket
Technische Änderungen vorbehalten, Ausgabe 09.2024
Sous réserve de modifications techniques, édition 09.2024
Subject to technical changes, Edition 09.2024
I
Changing the mounting
1.
Mit Loctite 243 (blau) sichern
Fixer avec du Loctite 243 (bleu)
Secure with Loctite 243 (blue)
5.
3.
90°
Schraubenanzugsdrehmoment 4 Nm
Couple de serrage des vis 4 Nm
Screw tightening torque 4 Nm
2.
4.
Schraubenanzugsdrehmoment 4 Nm
Couple de serrage des vis 4 Nm
Screw tightening torque 4 Nm
2.
1.
Mit Loctite 243 (blau) sichern
Fixer avec du Loctite 243 (bleu)
Secure with Loctite 243 (blue)
4.
5.
1
