DRY
VARIATEUR ÉLECTRONIQUE DE VITESSE DE VENTILATEUR,
MONTAGE SUR RAIL DIN
CÂBLAGE ET CONNEXIONS
INSTRUCTIONS DE MONTAGE PAR ÉTAPES
MIW-DRY-FR-000 - 20 / 11 / 2024

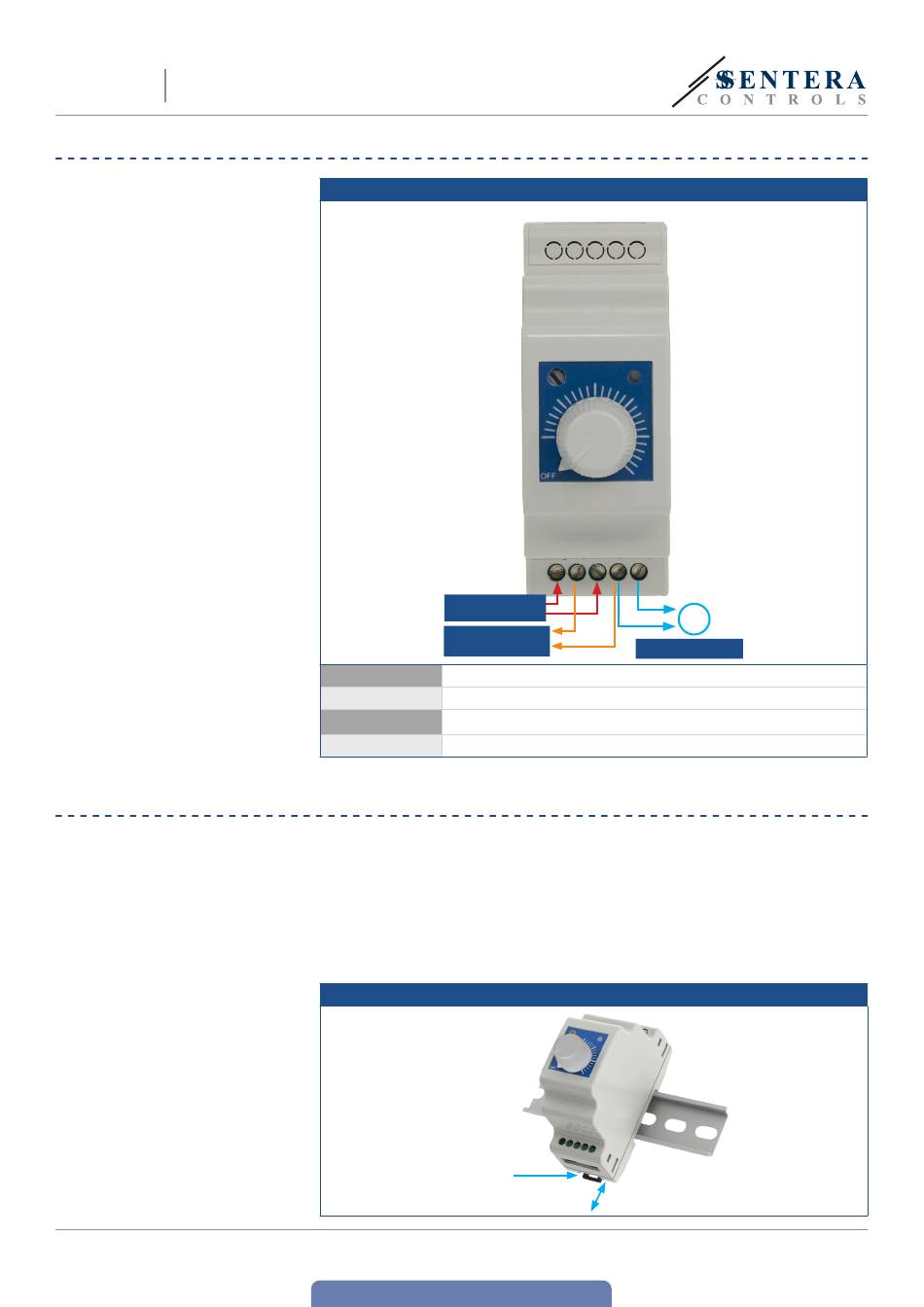

Fig. 1 Câblage
Alimentation
Sortie non régulée
230 VCA
L, N
Alimentation électrique: 230 VAC ±10 % / 50—60 Hz
U, N
Sortie régulée
Sortie non régulée, 230 VAC
L1, N
Raccordements
Section transversale du câble: max. 2,5 mm
Avant de commencer à monter l'appareil, lisez attentivement «Sécurité et
précautions». Procédez ensuite aux étapes de montage suivantes:
1.
Débranchez l'alimentation secteur.
2.
Montez le régulateur sur un rail DIN standard de 35 mm dans une armoire électrique
bien ventilée. Veillez à respecter les conditions ambiantes de fonctionnement
acceptables pour ce produit. Tirez sur le clip de verrouillage avant de placer
l'appareil sur le rail, puis relâchez le clip de verrouillage dans sa position d'origine
pour fixer le boîtier au rail (voir Fig. 2 Clip de verrouillage du rail DIN)
Fig. 2 Clip de verrouillage de rail DIN
Clip de verrouillage
www.sentera.eu
retour à la table des matières
L L1 N N U
M
Sortie régulée
Libération du verrou
2
5 - 8
