VARIATEUR ÉLECTRONIQUE DE VITESSE DE VENTILATEUR,
MONTAGE SUR RAIL DIN
NOTE
Position « OFF » activée : tension d'alimentation connectée à L et N
Uout [%]
Us
70 %
20 %
0
Min
Potentiomètre
Arrêt
Marche
position
Commutateur
TRANSPORT ET LE STOCKAGE
DÉPANNAGE
ATTENTION
MIW-DRY-FR-000 - 20 / 11 / 2024
Pour désactiver la position OFF , connectez l'alimentation 230 VAC aux sorties non
régulées L1 et N.
Maximum
Dans le sens
des aiguilles d'une montre
Évitez les chocs et les conditions extrêmes; conservez dans l'emballage d'origine.
Si l'appareil est connecté au ventilateur et qu'il ne fonctionne pas, passez aux étapes
suivantes:
1.
Vérifiez le câblage, conformément au chapitre « Câblage et connexions ».
2.
Si le câblage est correct, vérifiez si le problème est lié au variateur de vitesse du
ventilateur ou au câble du moteur ou au moteur lui-même.
3.
Pour vérifier cela, débranchez d'abord le moteur.
►
Vérifiez l'alimentation électrique;
►
Vérifiez le fusible (voir Fig. 7 Fusible).
Connectez une charge à la sortie non régulée (minimum 10 % du courant nominal
►
maximum) et mesurez la tension non régulée.

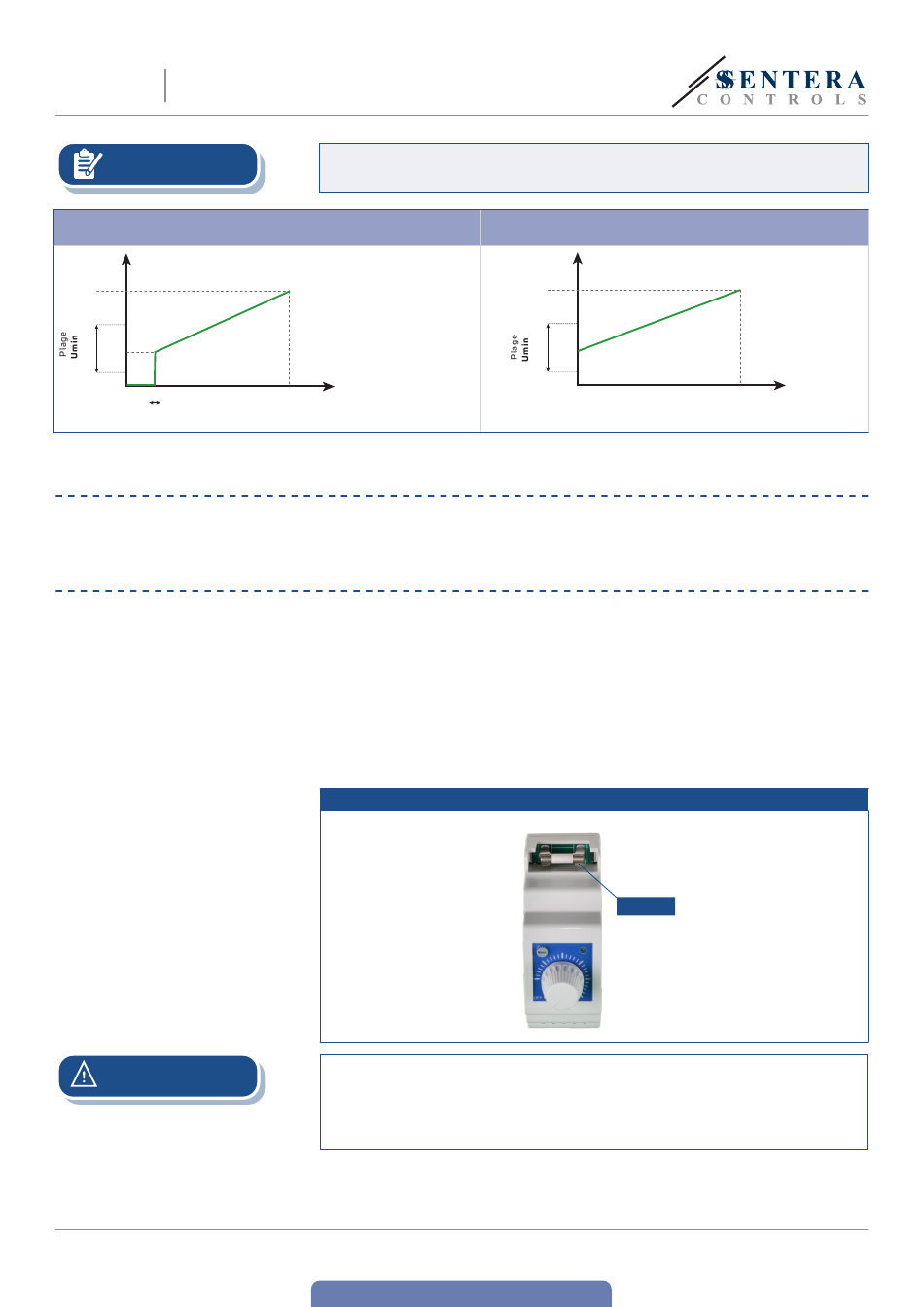

Fig. 7 Fusible
Le fusible des régulateurs de vitesse de ventilateur électroniques de la série
DRY est fabriqué à partir d'un matériau céramique de haute qualité de 5 * 20
mm. En cas de panne, vous pouvez le remplacer. Si le fusible doit être remplacé,
utilisez un tournevis pour pousser les languettes en plastique de chaque côté du
couvercle, retirez le couvercle et remplacez le fusible par un nouveau.
www.sentera.eu
retour à la table des matières
Position »OFF » désactivée : tension d'alimentation connectée
à L1 et N
Uout [%]
Us
70 %
20 %
0
Min
Potentiomètre
position
Fusible
Maximum
Dans le sens
des aiguilles d'une montre
7 - 8
