DRY
VARIATEUR ÉLECTRONIQUE DE VITESSE DE VENTILATEUR,
MONTAGE SUR RAIL DIN
NOTE
DIAGRAMME DE FONCTIONNEMENT
MIW-DRY-FR-000 - 20 / 11 / 2024
3.

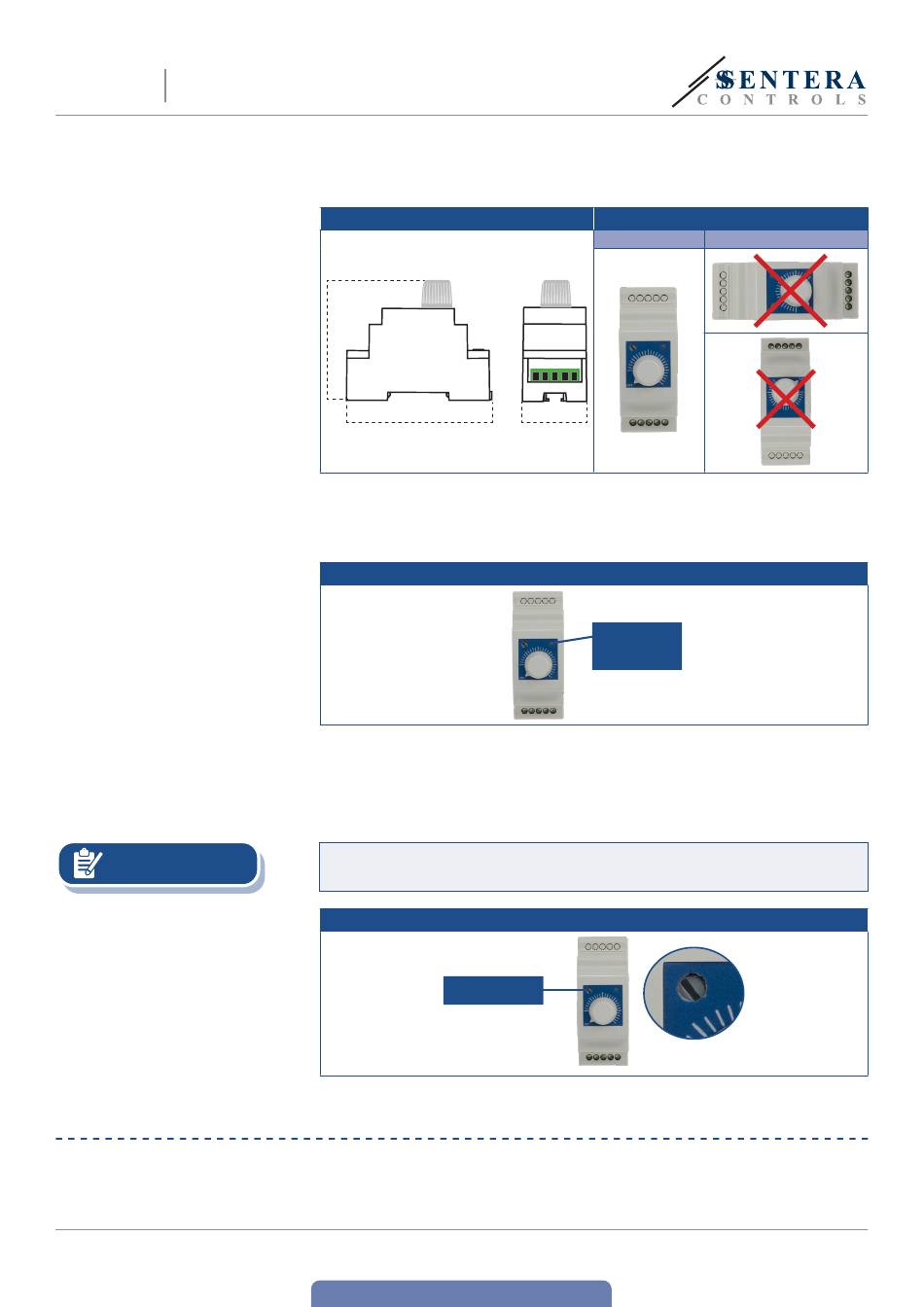

Choisissez un rail DIN approprié en tenant compte des dimensions (voir Fig. 3
Dimensions de montage) de l'appareil et montez le régulateur en veillant à la
position correcte, indiquée sur la Fig. 4 Position de montage.
Fig. 3 Dimensions de montage
86
94
4.
Effectuez le câblage selon le schéma de câblage (voir Fig. 1) à l'aide des
informations de la section « Câblage et connexions ».
5.
Mettez l'alimentation sous tension.
6.
Vérifiez si le voyant vert est allumé.
Fig. 5 Indicateur LED
7.
Réglez la tension de sortie requise à l'aide du potentiomètre sur le couvercle
avant. Ajustez la vitesse minimale avec le trimmer (si nécessaire), selon les
instructions de la Fig. 6. Le réglage prédéfini en usine de la tension minimale
est de 100 VAC. La tension minimale acceptable du moteur dépend du type de
moteur et de l'application. Une tension de moteur trop faible peut être nocive
pour le moteur.
Réglez la tension minimale du moteur en fonction des exigences de l'application
et des spécifications du moteur.
Fig. 6 Potentiomètre interne pour le réglage de la tension de sortie
Trimmer de réglage de
vitesse min.
À l'aide d'un tournevis ordinaire, réglez la tension de sortie souhaitée de 100 VAC à
230 VAC via le trimmer intégré sur l'appareil.
www.sentera.eu
retour à la table des matières
Fig. 4 Position de montage
Correct
Incorrect
35
Indication LED de
fonctionnement
normal
6 - 8
