Montage du moteur
Attention
Pour la mise du moteur dans l'axe, utilisez exclusivement les composants figurant dans le
catalogue d'accessoires mécaniques en vigueur du fabricant du moteur.
L'installateur doit s'assurer avant le montage que la maçonnerie ou le système à motoriser sont suffisamment solides (couple du
moteur plus poids du tablier/de la toile).
Prudence
Les raccordements électriques ne doivent être effectués que par un électricien spécialisé.
Coupez et sécurisez l'alimentation électrique avant le montage. Veuillez remettre les infor-
mations de raccordement ci-jointes à l'électricien chargé des travaux.

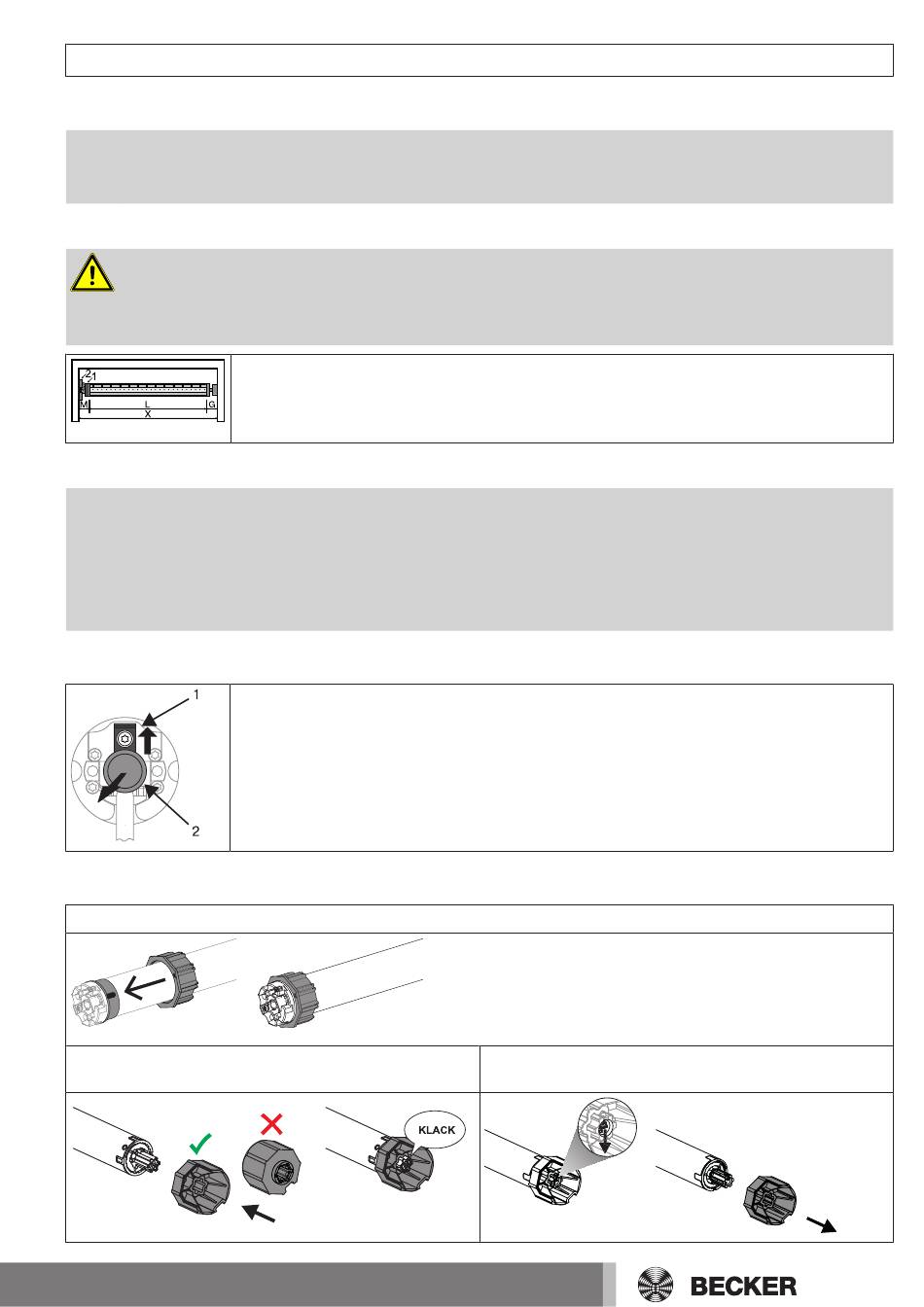

Déterminez l'encombrement latéral (M) en mesurant la tête du moteur (1) et le support mural (2). Pour
obtenir la longueur (L) de l'axe, soustrayez l'encombrement latéral (M) et l'embout (G) à la dimension
intérieure du coffre (X) : L=X-M-G.
L'encombrement latéral (M) peut varier suivant la combinaison moteur-support mural.
Fixez ensuite le support mural et l'embout. Veillez à ce que l'axe forme un angle droit avec le mur et à ce que le système monté
offre un jeu axial suffisant.
Attention
En cas d'utilisation d'attaches rigides, il est nécessaire d'employer des supports fermés.
Volet roulant fermé, le moteur tubulaire pousse le tablier vers le bas pour rendre difficile
tout soulèvement ou prise par le bas. Utilisez uniquement des tabliers suffisamment so-
lides, par exemple en aluminium, en acier ou en bois. Pour éviter tout endommagement du
tablier, celui-ci doit coulisser sur toute la hauteur dans des coulisses.
Montage et démontage du tenon
Ø45
Le tenon (2) s'enclenche automatiquement lors de son insertion. Pour démonter le tenon (2), poussez
la plaque de sécurité (1) vers le haut et retirez le tenon (2).
Montage et démontage de la roue
Montage de l'anneau sur la couronne
Montage de la roue avec dispositif de blocage sur le tube
de sortie

Montage

Démontage de la roue avec dispositif de blocage sur le
tube de sortie
