3 - DESCRIPTION DE L'EQUIPEMENT
3.1 - Généralités

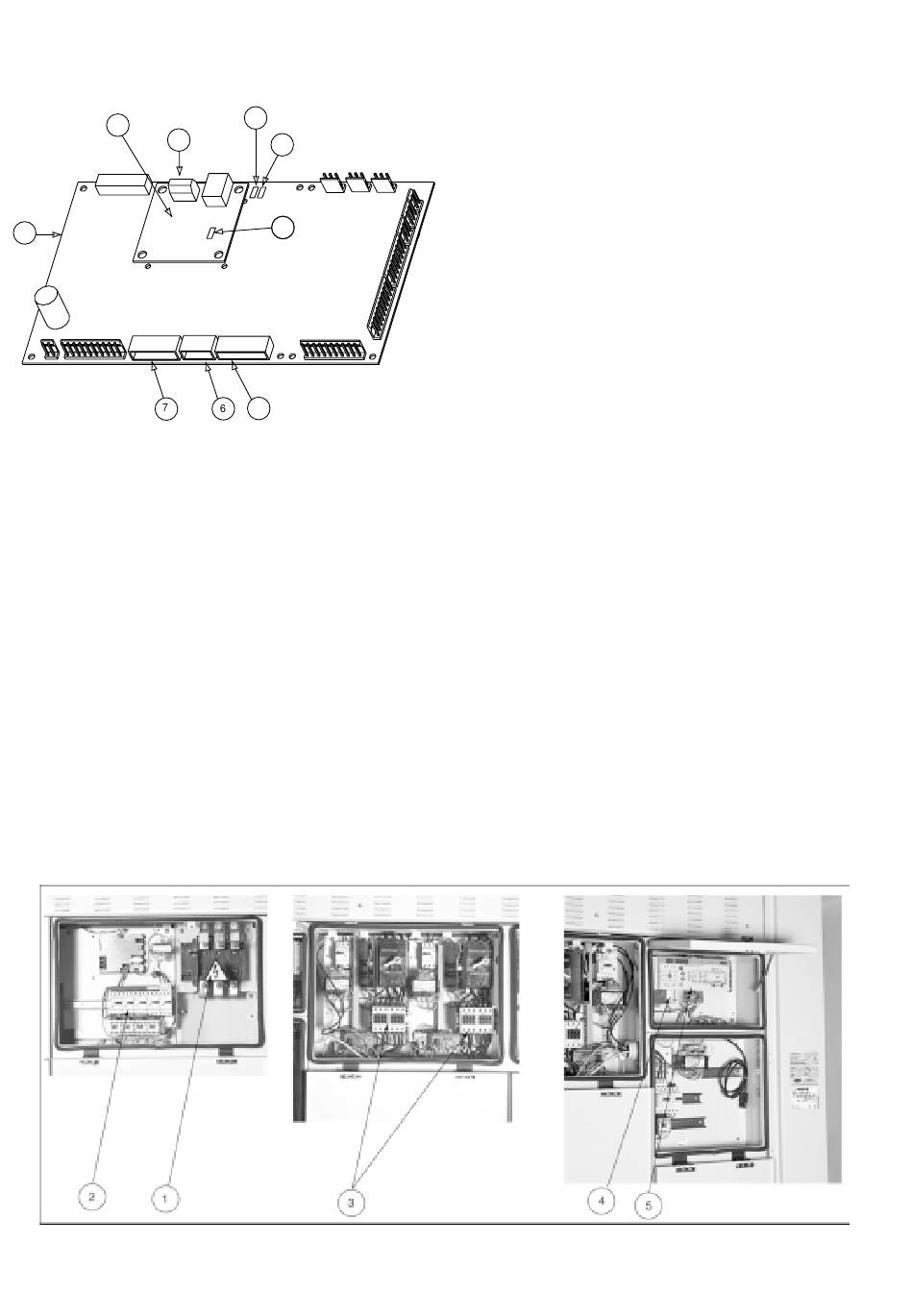

CARTE DE CONTROLE
9
1
8
Légende
1
Connecteur CCN
2
LED rouge d'état de la carte
3
LED vert de communication SIO
4
LED orange de communication CCN
5
Contacts connecteur client de commande à distance de la carte principale
6
Signal connecteur client de commande à distance de la carte principale
7
Contacts connecteur client de report à distance de la carte principale
8
Carte principale PD4-Basic Board
9
Carte "CCN/clock"
Le système de régulation est composé au minimum d'une
carte principale PD4-BASIC BOARD, d'une interface utilisa-
teur, d'une carte esclave PD4-EXV, plus , selon l'application
d'une ou plusieurs cartes compresseurs RCPM, cartes 4xDO
ou 4xAI-2xAO, carte esclave NRCP-BASE .
Les cartes esclaves sont connectées à la carte principale à
l'aide du bus de communication interne appelé bus SIO.
La carte "CCN/clock" est branchée et vissée sur la carte
principale de base. Elle permet de communiquer avec les
produits Carrier Comfort Network par l'intermédiaire du bus
CCN.
Légende
1
Interrupteur arrivée puissance
2
Module de démarrage ventilateur
6
2
3
4
5
COFFRET DE COMMANDE
Les différents organes de régulation sont regroupés par modu-
les dans l'armoire de contrôle:
•
Le module régulation: il comprend la carte principale,
l'interface utilisateur, la carte de contrôle des EXVs, des
cartes optionnelles ainsi que le bornier de raccordement
client.
•
Le module démarrage: il comprend les cartes de démar-
rage, les cartes de protection compresseurs ainsi que les
disjoncteurs et contacteurs de compresseurs.
•
Le module ventilation (unité à refroidissement à air): il
comprend une ou deux cartes 4xDO ainsi que les disjonc-
teurs et contacteurs de ventilateurs.
3.2 - Les cartes électroniques
3.2.1 - La carte principale
Elle contient le programme de régulation, permettant de
contrôler la machine. Elle gère en permanence les informations
reçues des divers capteurs de pression et de température ainsi
que des entrées digitales, et communique avec les cartes
esclaves par l'intermédiaire du bus SIO. Elle peut aussi
communiquer avec les produits CCN (Carrier Comfort
Network) par l'intermédiaire du bus CCN.
NB: Après une coupure de courant la machine redémarre
avec son mode de fonctionnement avant la coupure.
3.2.2 - Les cartes esclaves
•
Carte compresseur RCPM: Cette carte est destinée au
contrôle d'un compresseur. On peut connecter jusqu'à
8 cartes RCPM à la carte principale.
•
Carte 4xDO: Cette carte permet de contrôler des étages de
ventilation.
•
Carte PD4-EXV: Cette carte permet de contrôler deux
vannes EXV et deux sondes de température d'aspiration.
•
Carte 4xAI-2xAO: Cette carte optionnelle permet soit de
lire des capteurs (pression d'huile), soit de contrôler des
ventilateurs à vitesse variable (unités de condensation par
air) ou des vannes à eau condenseur (unités de condensa-
tion par eau).
•
Carte NRCP-BASE: Cette carte optionnelle permet de
contrôler les entrées et sorties relatives à l'option récupéra-
tion de chaleur.
3
Module de démarrage compresseur
4
Système de régulation
5
Interface utilisateur
