RF Rx EN868-4W
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur sans fil
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor de rádio frequência
Инструкция по монтажу и подключению / Радиоприемник сигнала
Русский
Режим ра- LED 1 LED MD
боты
Стандарт мигает мигает
быстро быстро
Функции реле
Стандарт, мигает све тится
инверсный быстро
выход
Реле втянуто све тится мигает
быстро
Реле втянуто, све тится све тится
инверсный
выход
Функции выклю-
чателя
Сопряжение мигает све тится
мед лен-
но
Функция фик- све тится мигает
сации мед лен-
но
Обучение выключателей
- нажать кнопку S1 на прибл. 1 сек -> cветодиод MD медленно
мигает (2 Гц)
- для выбора канала нажать кнопку S2
- привести в действие обучаемый выключатель/командоаппарат ->
соответствующий каналу светодиод погаснет на короткое время
- для выхода из режима обучения нажать кнопку S1 на прибл.
1 сек -> светодиод MD светится
Удаление выключателя
- нажать кнопку S1 на 5 сек пока светодиод MD не начнет быстро
мигать
- для выбора канала нажать кнопку S2
- привести в действие удаляемый выключатель/командоаппарат ->
соответствующий каналу светодиод погаснет на короткое время
- для выхода из режима удаления нажать кнопку S1 на прибл.
1 сек -> светодиод MD светится зеленым
Функция
Реле втягивает при сра ба-
тывании, Функции реле
сбрасываются только при
новой активации
Реле отпускает при приве-
дении, инверсный выход-
ной сигнал
Реле втягивается при по-
даче напряжения питания,
отпускает при срабатыва-
нии
Реле втягивается при по-
даче напряжения питания,
отпускает при срабатыва-
нии, инверсный выходной
сигнал
Реле втягивается при сра-
батывании одного из вы-
ключателей, отпускает,
если все обученные вы-
ключатели находятся в не
приведенном в действие
состоянии
Функция фиксации/функ-
ция импульсного выклю-
чателя
9 /16
Инверсное обучение выключа теля
- Процедура как при обычном обучении, но выключатель должен
быть приведен в действие до того, как начнется процедура с
кнопкой S1.
Удаление всех выключателей
- нажать кнопку S1 на 5 сек -> светодиод MD быстро мигает (5 Гц),
светодиод выбора канала светится -> кнопку S1 больше не
нажимать
- снова нажать кнопку S1 на 5 сек пока не погаснет светодиод MD
- светодиод MD светится и светодиод 1 не светится -> режим рабо-
ты сбрасывается в положение Стандарт
- кнопку S1 больше не нажимать -> светодиод MD светится и свето-
диод 1 быстро мигает
Очистка
- При влажной очистке: использовать воду или мягкие, не абразив-
ные и не царапающие чистящие средства.
- Не использовать агрессивные чистящие средства
или растворители.
Корпус чистить только снаружи. Корпус чистить бытовыми чистящи-
ми средствами. Не использовать сжатый воздух для очистки.
Утилизация
- Соблюдать национальные, локальные и нормативные требования
по утилизации.
- Материалы отдавать в утилизацию раздельно.

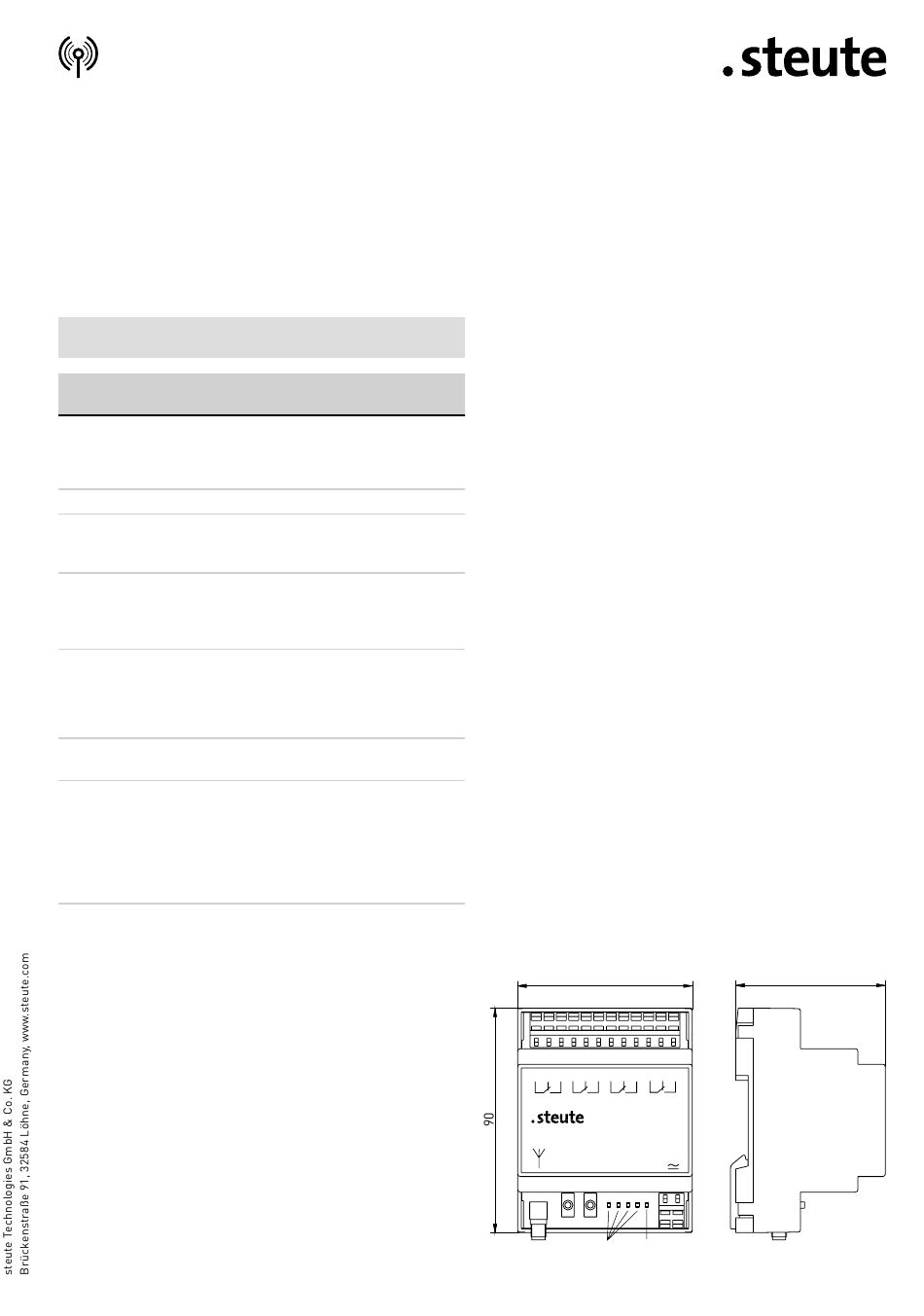

Abmessungen
Dimensions
Dimensions
Dimensioni
Dimensões
Габариты
70
11 12 14 21 22 24 31 32 34 41 42 44
K1 K2 K3
VAC/DC
S1 S2 1 2 3 4 MD
LED LED
OG GN
60
K4
24
