L'extension SERIAL BUS MUX en option permet de déployer le câblage des périphériques connectés sur la ligne sérielle sur
plusieurs borniers. Une branche de la ligne sérielle peut être connectée à chaque borne.
Attention, pour éviter les problèmes de fonctionnement, la longueur maximale de chaque embranchement ne doit pas dépasser 25
mètres.
Terminaison de ligne
Ce type d'utilisation prévoit, un nombre non précisé de lignes série de 2 à 7, qui se ramifient en configuration étoile, même avec
différentes longueurs de parcours, il n'y a pas de règle d'installation qui indique, un mode précis d'utilisation des terminaisons de
ligne.
La ligne sérielle est en théorie toujours considérée comme une ligne point-point terminée, l'origine et la fin de la ligne sont
évidentes et il n'y a pas d'autres variables physiques au-delà de la section des câbles et de la longueur de la ligne elle-même,
donc la résistance de terminaison assure l'équilibrage de la ligne.
Dans le mode de connexion en étoile, des facteurs impondérables et d'ampleur variable entrent en jeu, de sorte que, dans la
quasi-totalité des cas, il est déconseillé de terminer les lignes, dans certains cas, si l'une des branches a une longueur nettement
plus grande que les autres, il peut être nécessaire de terminer uniquement la ligne ayant la plus longue extension

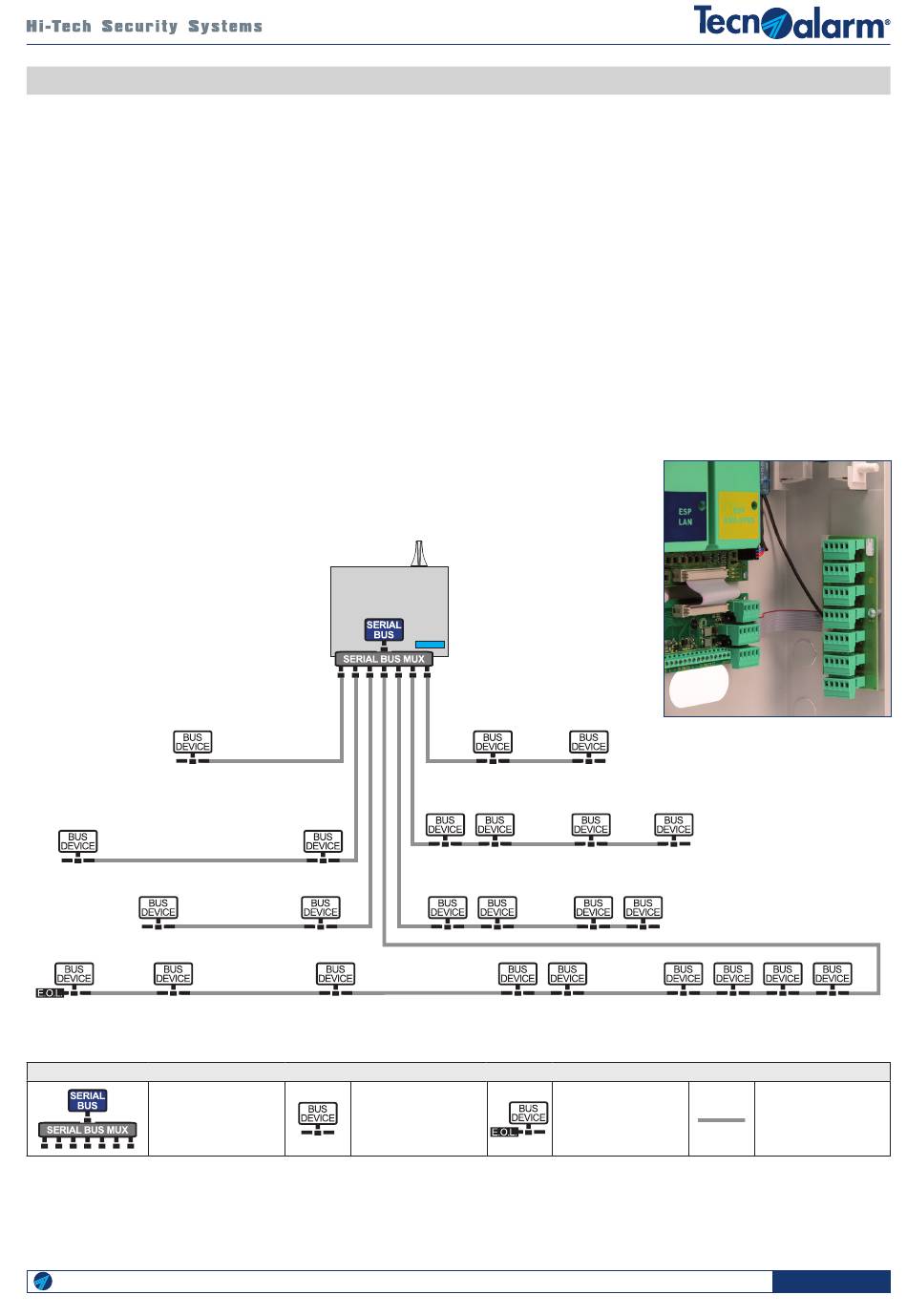

Connexion entre la ligne
sérielle RS485
et le ramificateur
SERIAL BUS MUX
TP20-440 - TP20-440 EN
6.22 - Carte SERIAL BUS MUX règles d'utilisation
LÉGENDE DES SYMBOLES
Dispositif sériel
(console, clavier, module
d'extension etc.)
TP20-440
Dispositif générique
d'expansion avec
la résistance de
terminaison de ligne
Ligne sérielle
secondaire RS485
55
