*Attention, le courant indiqué est la limite maximale de courant pouvant être fourni par la sortie avant l'intervention de la protection.
*Attention, le courant indiqué est la limite maximale de courant pouvant être fourni par la sortie avant l'intervention de la protection.
*Attention, le courant indiqué est la limite maximale de courant pouvant être fourni par la sortie avant l'intervention de la protection. Le courant max. indiqué est divisé
entre les bornes 1 et 53. Le courant disponible est suffisant pour alimenter jusqu'à 6 sirènes auto-alimentées.
L'extension SERIAL BUS MUX en option permet de déployer le câblage des périphériques connectés sur la ligne sérielle sur plusieurs
borniers. Une branche de la ligne série "Serial BUS" peut être connectée à chaque pince.
Attention, pour éviter les problèmes de fonctionnement, la longueur maximale de chaque embranchement ne peut pas dépasser 25m.
40
SENSOR BUS
43
+
Positif d'alimentation Sensor Bus
44
-
Négatif d'alimentation Sensor Bus
45
A
Canal A Sensor Bus
46
B
Canal B Sensor Bus
47
SY
Sortie de synchronisation
SERIAL BUS
48
+
Positif d'alimentation ligne sérielle
49
-
Négatif d'alimentation ligne sérielle
50
A
Canal A ligne sérielle
51
B
Canal B ligne sérielle
52
S
Sortie vocale pour consoles
SIREN BUS
53
+
Positif d'alimentation Siren Bus
54
-
Négatif d'alimentation Siren Bus
55
A
Canal A Siren Bus
56
B
Canal B Siren Bus
Linea telefonica
57
A (LINE)
Entrée ligne téléphonique (A)
58
B (LINE)
Entrée ligne téléphonique (B)
59
A (PHONE)
Sortie ligne téléphonique (A)
60
B (PHONE)
Sortie ligne téléphonique (B)

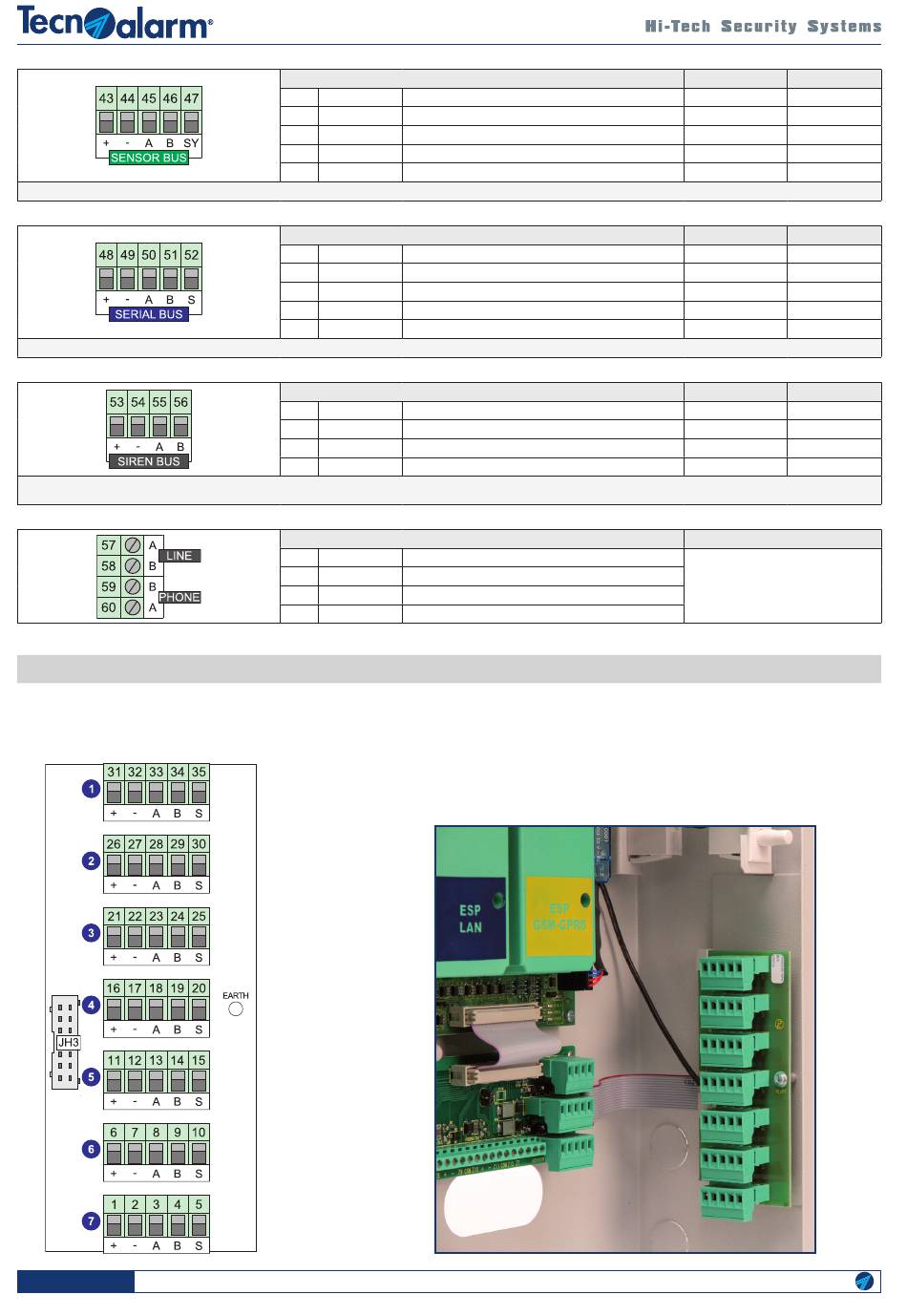

6.3 - Carte SERIAL BUS MUX
Signal
Courant max.
+13,8V DC
1800mA*
-
Seriél
Seriél
Sync
Signal
Courant max.
+13,8V DC
1800mA
-
Seriél
Seriél
Vocal
Signal
Courant max.
+14,4V DC
1700mA*
-
Seriél
Seriél
Notes
Ligne téléphonique RTC (DC)
TP20-440 - TP20-440 EN
