Le système fournit 3 lignes sérielles RS485 gérant différents types de dispositifs sériels:
•
Ligne sérielle pour le raccordement de dispositifs sériels standard
•
Sensor Bus pour le raccordement de détecteurs RSC
•
Siren Bus pour le raccordement de sirènes RSC
Les lignes sérielles utilisent une baud rate de 38,4Kbit/s.
Pour la connexion, il est recommandé d'utiliser des câbles blindés multipolaires à paires torsadées avec des conducteurs flexibles.
La longueur maximale de la ligne de 1km (pas de connexion étoile autorisée) peut être étendue en utilisant des câbles
à fibres optiques. Le choix du câble dépend de la longueur de la ligne sérielle et la consommation totale des dispositifs raccordés.
La ligne sérielle doit être équilibrée par l'insertion d'un cavalier de terminaison sur le dernier dispositif raccordé sur la ligne.
La ligne sérielle gère un total de 45 dispositifs divisés en cinque categories: 10 modules d'extension entrées, 16 modules d'extension
sorties, 2 récepteurs radio (utilisant le protocole ASYNC@WL) ou 1 coordinateur radio (utilisant le protocole SYNC@BWL),
8 consoles, 8 unités de contrôle auxiliaires et 1 transmetteur téléphonique GSM.
La centrale identifie les dispositifs par leur adresse. Chaque catégorie de dispositifs utilise sa propre séquence d'adresses
(à partir de l'adresse 1). Les dispositifs peuvent être raccordés à la ligne sérielle sans aucune restriction concernant l'ordre
ou la catégorie. La ligne sérielle doit être le plus linéaire possible, les ramifications sont admises si les branches ne dépassent
pas 1m de longueur. Dans le cas contraire, la création de branches nécessite l'utilisation d'extensions ligne sérielle raccordés
à la ligne sérielle principale.
1
10
2
11
3
12
4
13
5
14
6
15
7
16
8
17
9
18
N.B. : Les dip-switch qui effectuent la fonction d'adressage sont toujours les premiers, (de 1 à x.), en fonction du type d'appareil et du nombre d'adresses
nécessaires, le nombre de dips dédiés à l'adressage peut varier de 4 à 6 voies
TP20-440 - TP20-440 EN
6.19 - Lignes sérielles
®
®
6.20 - Ligne sérielle standard

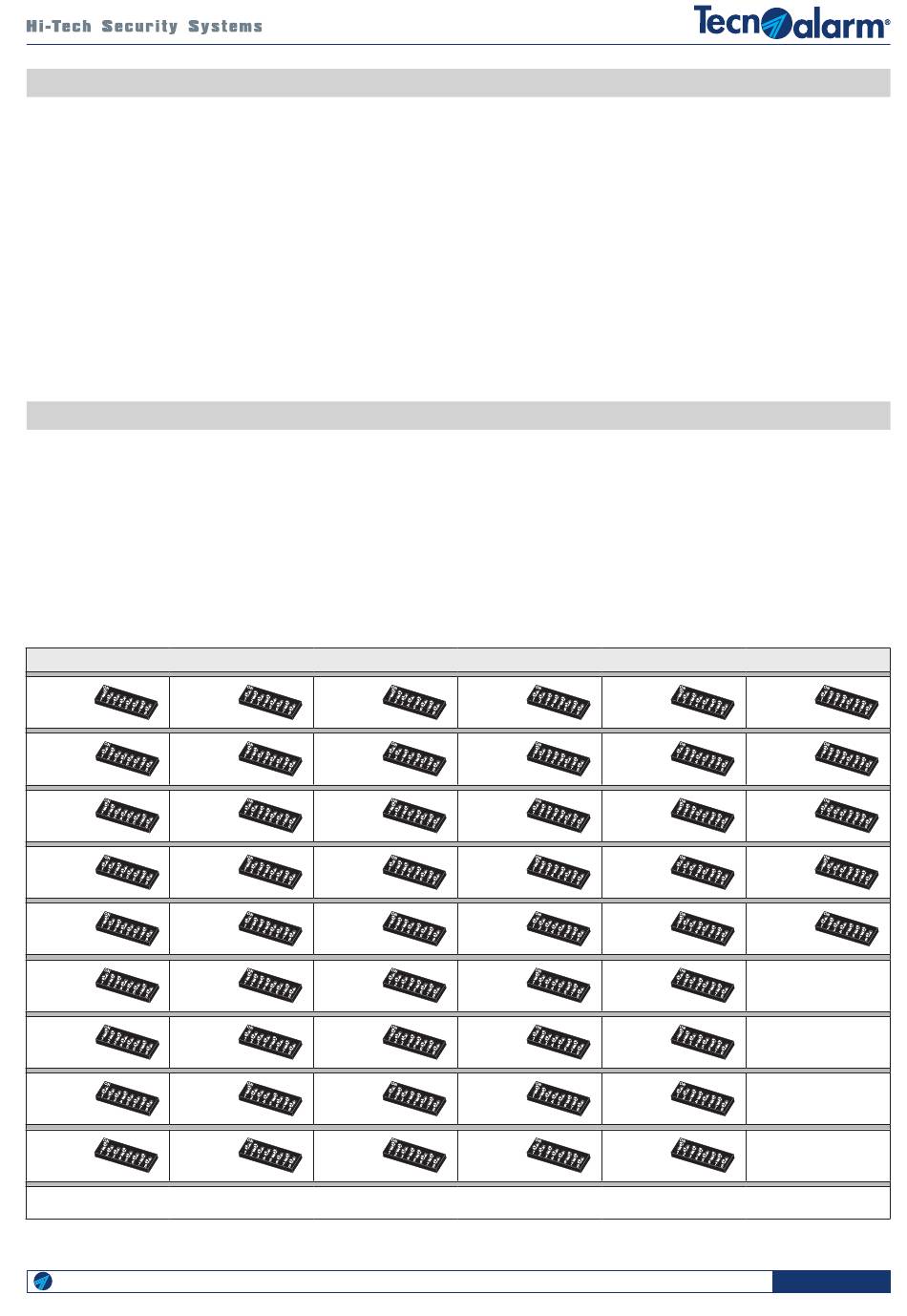

Tableau adresse
19
28
20
29
21
30
22
31
23
32
24
33
25
34
26
35
27
36
37
46
38
47
39
48
40
49
41
50
42
43
44
45
