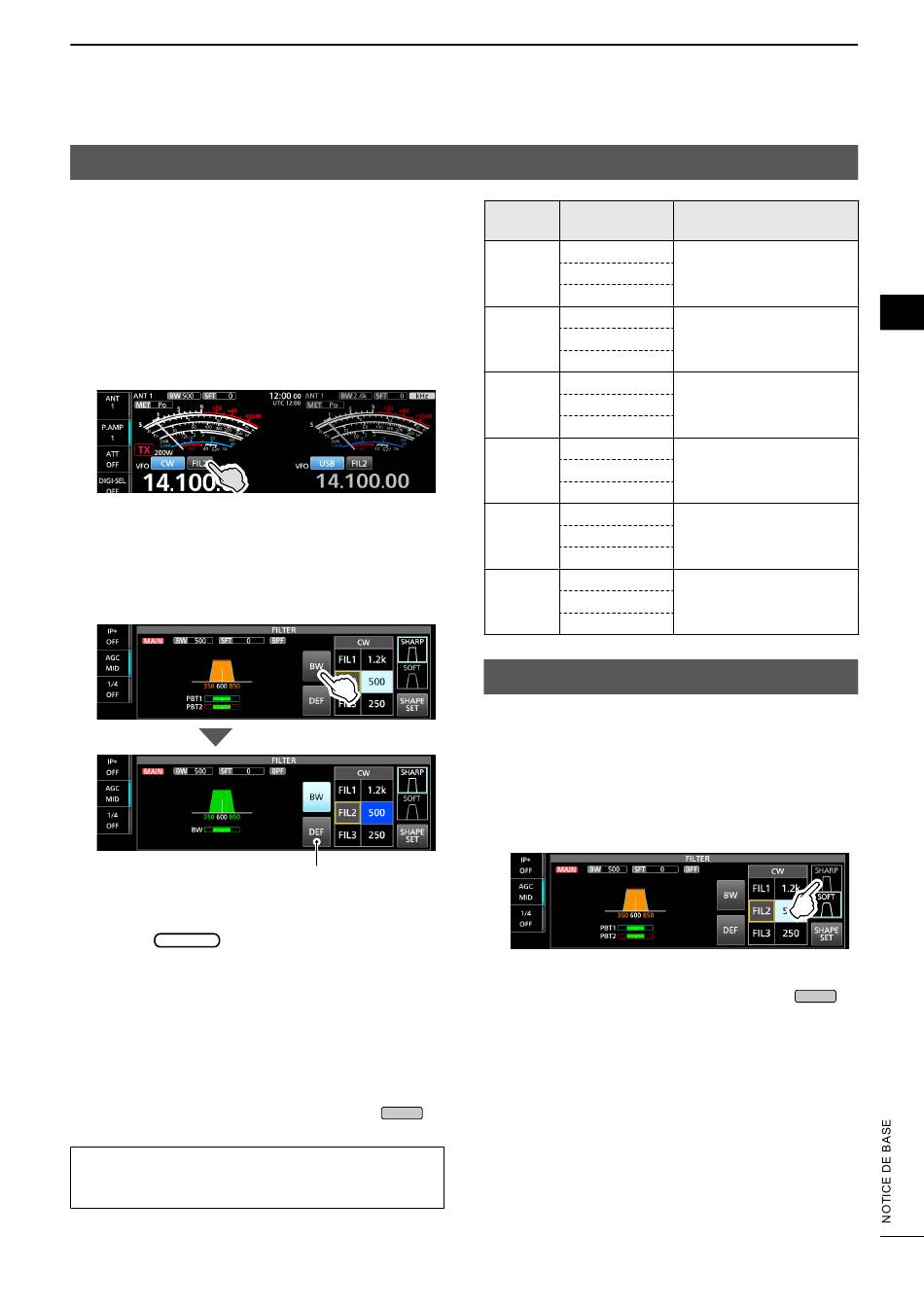

Sélection du filtre IF
Modes SSB, CW, RTTY, PSK et AM
L'IC-7760 possède 3 largeurs de bande passante de
filtre IF pour chaque mode, et il est possible de les
sélectionner sur l'écran FILTER.
Il est possible de régler le filtre IF sur large (FIL 1),
moyen (FIL 2), ou étroit (FIL 3).
1. Sélectionner le mode de fonctionnement.
(Exemple : CW)
2. Toucher l'indicateur Filtre IF pendant 1 seconde.
• Ouvre l'écran FILTER.
3. Toucher l'indicateur Filtre IF plusieurs fois pour
sélectionner FIL 1 (large), FIL 2 (moyen) ou FIL 3
(étroit).
4. Toucher [BW].
• Sélectionne le mode de largeur de bande passante.
Il est possible de rétablir les
réglages par défaut en appuyant sur
cette touche pendant 1 seconde.
5. Tourner
pour sélectionner la largeur de
MAIN DIAL
bande passante.
L Il n'est pas possible de modifier la largeur de bande
passante en mode FM ou FM-D.
L Lors de la modification de la largeur de bande
passante, la valeur de réglage de Double PBT
numérique revient en position centrale.
L « BPF » s'affiche quand une largeur de bande est
réglée sur 500 Hz ou moins est sélectionnée en
mode SSB, CW, RTTY ou PSK.
6. Pour fermer l'écran FILTER, appuyer sur
CONSEIL : En cas de réglage du filtre IF sur FIL2 ou
FIL3 en mode FM, l'émetteur-récepteur transmettra
en mode FM étroit.
Mode
SSB
SSB-D
CW
PSK
RTTY
AM
AM-D
FM
FM-D
Sélection de la forme du filtre IF
Modes SSB et CW
Vous pouvez régler la forme du filtre IF pour chaque mode.
1. Sélectionner le mode de fonctionnement.
(Exemple : CW)
2. Toucher l'icône du filtre pendant 1 seconde.
• Ouvre l'écran FILTER.
3. Toucher [SHARP] ou [SOFT].
L Toucher [SHAPE SET] pour ouvrir l'écran FILTER
SHAPE SET.
4. Pour fermer l'écran FILTER, appuyer sur
• SHARP
Cette sélection permet d'accentuer la largeur de bande
passante du filtre. Le filtre possède un facteur de forme presque
idéal. Les signaux en dehors de la bande passante sont
énormément filtrés et cela procure une meilleure qualité audio.
• SOFT
.
EXIT
L'épaulement du filtre possède une forme ronde comme
dans les filtres analogiques. Ceci diminue les composantes
de bruit dans les fréquences basses et élevées de la bande
passante du filtre et augmente le rapport signal/bruit du
signal cible. Ces caractéristiques jouent un rôle important
dans la capture des signaux très faibles. Le facteur de forme
est conservé, et l'acuité de la bande passante est excellente.
4-5
RÉCEPTION ET ÉMISSION
Plage pouvant être
Filtre IF
sélectionnée (pas)
FIL 1 (3,0 kHz)
50 Hz à 500 Hz (50 Hz)/
FIL 2 (2,4 kHz)
600 Hz à 3,6 kHz (100 Hz)
FIL 3 (1,8 kHz)
FIL 1 (3,0 kHz)
50 Hz à 500 Hz (50 Hz)/
FIL 2 (1,2 kHz)
600 Hz à 3,6 kHz (100 Hz)
FIL 3 (500 Hz)
FIL 1 (1,2 kHz)
50 Hz à 500 Hz (50 Hz)/
FIL 2 (500 Hz)
600 Hz à 3,6 kHz (100 Hz)
FIL 3 (250 Hz)
FIL 1 (2,4 kHz)
50 Hz à 500 Hz (50 Hz)
FIL 2 (500 Hz)
600 Hz à 2,7 kHz (100 Hz)
FIL 3 (250 Hz)
FIL 1 (9,0 kHz)
FIL 2 (6,0 kHz)
200 Hz à 10,0 kHz (200 Hz)
FIL 3 (3,0 kHz)
FIL 1 (15 kHz)
FIL 2 (10 kHz)
Fixé
FIL 3 (7,0 kHz)
4
4
.
EXIT
